| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6ES7193-4CD20-0AA0 |

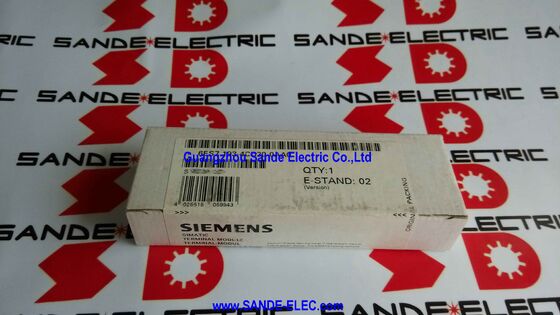

CácSiemens 6ES7193-4CD20-0AA0là mô-đun đầu cuối TM-P15S23-A0 ∙ người mang cơ sở cá nhân mà mọi mô-đun điện trong một trạm SIMATIC ET 200S được gắn vào. Để hiểu đầy đủ phần này,bạn cần phải hiểu ET 200S được xây dựng như thế nào.
Không giống như S7-300, trong đó tất cả các mô-đun được cắm trực tiếp vào một đường ray gắn chung và kết nối thông qua một mặt sau chung, ET 200S sử dụng một kiến trúc hai phần: mỗi mô-đunMô-đun I/O, động cơ khởi động bao gồm chính mô-đun điện tử và một mô-đun đầu cuối chuyên dụng được cố định trên đường ray DIN khi mô-đun điện tử được tháo ra.
Mô-đun đầu cuối thực hiện hai công việc đồng thời. Đó là người mang cơ học mà clip đến đường ray 35mm DIN và cung cấp ổ khóa cho mô-đun điện tử.Và nó là người mang dây điện tất cả các dây điện trường kết thúc trên các tiếp xúc vít của mô-đun đầu cuốiKhi một mô-đun điện tử cần thay thế, dây điện trường vẫn không bị gián đoạn trên mô-đun đầu cuối.
Trong một môi trường sản xuất mà thời gian ngừng hoạt động của máy có nghĩa là mất sản lượng,thay thế mô-đun mà không cần dây điện lại mất vài giây thay vì vài phút khi dây điện phải được ngắt kết nối và kết thúc lại.
TM-P15S23-A0 (phần này) được thiết kế đặc biệt cho các mô-đun điện.
Danh hiệu "P" phân biệt nó với các mô-đun đầu cuối TM-E được sử dụng cho các mô-đun I/O điện tử.Địa hình khe cắm cơ học của các mô-đun TM-P phù hợp chỉ với các mô-đun năng lượng.
Tính năng phòng ngừa lỗi này rất quan trọng trong quá trình lắp đặt ban đầu và bảo trì thông thường khi nhiều loại mô-đun có thể được đặt trên băng ghế cùng một lúc.
| Parameter | Giá trị |
|---|---|
| Loại mô-đun đầu cuối | TM-P (Chỉ các module điện) |
| Chiều rộng | 15mm |
| Loại thiết bị đầu cuối | Vít (S) |
| Cài đặt thiết bị đầu cuối | 2×3 (tổng cộng 6 đầu cuối) |
| AUX1 | Truy cập được cung cấp; bị gián đoạn (A0) |
| Kích thước (W × H × D) | 15×132×43mm |
| Trọng lượng | 65g |
| Nhiệt độ hoạt động | 0°60°C |
| Tình trạng | Chiếc phụ tùng |
Tên đầy đủ TM-P15S23-A0mã hóa ba đặc điểm quan trọng: S cho các đầu cuối vít, 23 cho biến thể số lượng đầu cuối và A0 cho hành vi bus AUX1.AUX1 là một xe buýt phụ trợ chạy theo chiều dài của một trạm ET 200S cùng với xe buýt nền chính, được sử dụng để phân phối nguồn điện đồng 24V bổ sung từ một mô-đun điện đến các mô-đun điện tử trong một phần xác định của trạm.
Danh hiệu A0 có nghĩa là AUX1 bị gián đoạn tại mô-đun đầu cuối này bus AUX1 không đi qua vị trí này.Khả năng gián đoạn này là những gì cho phép một trạm ET 200S được chia thành các vùng năng lượng độc lập.
Tất cả mọi thứ bên trái vị trí TM-P15S23-A0 này lấy nguồn cung cấp AUX1 từ một mô-đun điện phía trên dòng;mọi thứ ở bên phải bắt đầu một nguồn cung cấp AUX1 mới từ các mô-đun điện gắn trên mô-đun đầu cuối nàyCác nhà thiết kế trạm sử dụng điều này để tạo ra các phần có thể được khử năng lượng riêng biệttắt một nhóm các mô-đun I/O để có thể truy cập an toàn trong khi các mô-đun I/O lân cận vẫn hoạt động .
Thay thế là TM-P15S23-A1(looped AUX1), trong đó bus AUX1 đi qua vị trí mô-đun đầu cuối mà không bị gián đoạn, tiếp tục cùng nguồn cung cấp trên toàn bộ vùng điện.
Có phải ngắt hoặc lặp AUX1 ở mỗi vị trí mô-đun điện là một quyết định kỹ thuật cụ thể cho thiết kế trạm và các yêu cầu hoạt động của máy.
Xây dựng một trạm ET 200S từ đầu theo một trình tự lắp ráp được xác định.
Các mô-đun điện và các mô-đun đầu cuối TM-P của chúng được đặt ở các vị trí bắt đầu các vùng điện mới.
Các mô-đun đầu cuối kết nối cơ học bên cạnh nhau dọc theo đường ray DIN thông qua các clip bên cạnh sắp xếp các liên lạc xe buýt phía sau của chúng.
Một khi tất cả các mô-đun đầu cuối được định vị và cắt đúng, bus backplane chạy liên tục từ mô-đun giao diện đến mô-đun cuối.
Các mô-đun điện tử sau đó nối vào các mô-đun đầu cuối tương ứng của chúng từ phía trước, một chuyển động duy nhất làm cho cả kết nối bus phía sau và kết nối dây điện đồng thời.
Hệ thống ET 200S cho phép tối đa 64 mô-đun điện tử mỗi trạm, và trong giới hạn đó, bố trí mô-đun đầu cuối linh hoạt.
Các mô-đun đầu cuối có chiều rộng khác nhau (15mm hẹp, 30mm rộng cho máy khởi động động cơ) và các loại khác nhau (TM-P, TM-E) có thể được trộn trong cùng một trạm,với thứ tự vật lý phản ánh tổ chức vùng điện logic và trình tự của địa chỉ I / O của PLC.
Giá trị bảo trì thực tế của hệ thống mô-đun đầu cuối là rõ ràng nhất trong lĩnh vực này.mỗi chiếc mang một mô-đun đầu vào kỹ thuật số 3 kênhNếu một mô-đun điện tử thất bại, mô-đun đầu cuối bị ảnh hưởng vẫn còn trên đường ray với tất cả các dây điện trường của nó nguyên vẹn.
Kỹ sư bảo trì loại bỏ mô-đun điện tử bị hỏng bằng cách nhấn khóa giải phóng của nó và kéo nó về phía trước,chèn mô-đun thay thế .
Không kiểm tra dây, không kết thúc lại, không đọc nhãn dưới áp lực thời gian.
Cùng nguyên tắc này cũng áp dụng cho thiết bị đầu cuối của mô-đun điện TM-P: nếu thiết bị đầu cuối được gắn trên TM-P15S23-A0 bị hỏng, thiết bị đầu cuối và tất cả các dây dẫn của nó vẫn ở vị trí,và chỉ cần thay thế điện tử của mô-đun năng lượng.
Sự tách biệt cơ sở hạ tầng cơ khí / dây điện từ các thiết bị điện tử có thể thay thế là điều làm cho hệ thống ET 200S phù hợp với các thiết bị mà hiệu quả bảo trì là ưu tiên.
Q1: TM-P15S23-A0 có thể chấp nhận các mô-đun I/O điện tử ET 200S (đồng số hoặc đầu vào / đầu ra tương tự) hay chỉ các mô-đun điện năng?
Chỉ các mô-đun điện. Gia đình mô-đun đầu cuối TM-P được thiết kế về mặt vật lý và điện độc quyền cho các mô-đun điện ET 200S (loại PM-D và PM-E).
Địa hình kết nối trên một mô-đun TM-P là đặc biệt cho các hồ sơ mô-đun điện năng ̇ một mô-đun điện tử I/O không thể nằm trong một mô-đun đầu cuối TM-P,và một mô-đun điện không thể nằm trong một mô-đun đầu cuối TM-E.
Mã loại cơ học này ngăn ngừa các lỗi lắp đặt chéo trong cả các hoạt động lắp đặt và bảo trì đầu tiên.
Q2: Sự khác biệt giữa các mô-đun đầu cuối TM-P15S23-A0 (vít) và TM-P15C23-A0 (mùa xuân) là gì?
Cả hai đều rộng 15mm, cả hai đều có kết nối đầu cuối 2 × 3 và cả hai đều ngắt bus AUX1 (định nghĩa A0).C = ruột kẹp chuồng (dịch -4CC20-0AA0).
Các đầu cuối vít đòi hỏi một máy kéo vít để kết thúc và cung cấp phương pháp kết nối quen thuộc, được thiết lập tốt.Các thiết bị đầu cuối nối dây chuyền sử dụng cơ chế đẩy để kết nối không cần công cụ nhanh hơn với dây và thường chống lại sự nới lỏng do rung động theo thời gian.
Sự lựa chọn giữa chúng là sự ưa thích dây điện trường; cả hai đều cung cấp các kết nối điện đáng tin cậy như nhau.
Q3: TM-P15S23-A0 được gắn vào đường ray DIN như thế nào và có thể tháo nó ra mà không tháo toàn bộ trạm không?
Các mô-đun đầu cuối clip đến chuẩn 35mm DIN đường ray bằng cách sử dụng một cơ chế khóa mùa xuân tích hợp trong.cho phép mô-đun được nâng khỏi đường ray.
Tuy nhiên, để loại bỏ một mô-đun đầu cuối TM-P từ một trạm được lắp ráp hoàn toàn, trước tiên phải ngắt kết nối các kẹp cơ học giữa nó và các trạm lân cận của nó,trong thực tế có nghĩa là tháo rời một phần các mô-đun lân cận cũng như.
Do đó, việc thay thế mô-đun đầu cuối là một thủ tục phức tạp hơn so với thay thế mô-đun điện tử.
Vì lý do này, vị trí của mô-đun đầu cuối thường được lên kế hoạch cẩn thận trong quá trình thiết kế trạm, và các mô-đun đầu cuối hiếm khi được di chuyển một khi trạm được dây và đưa vào sử dụng.
Q4: Có phải 6ES7193-4CD20-0AA0 yêu cầu bất kỳ cấu hình nào trong STEP 7 hoặc Cổng thông tin TIA?
Các mô-đun đầu cuối là các thành phần phần cứng thuần túy ¢ chúng không có trí thông minh điện tử và không được đại diện như các thực thể riêng biệt trong cấu hình phần mềm PLC.
Trong cấu hình phần cứng của STEP 7 hoặc TIA Portal, trạm ET 200S được cấu hình bằng cách xác định các mô-đun điện tử (mô-đun điện, mô-đun I/O) và vị trí khe cắm của chúng.
Loại mô-đun đầu cuối được ngụ ý bởi việc chọn mô-đun và gán khe cắm, nhưng bản thân mô-đun đầu cuối không xuất hiện như một mục cấu hình riêng biệt.
Điều quan trọng trong cấu hình phần mềm là loại mô-đun điện tử ở mỗi vị trí;Mô-đun đầu cuối chỉ đơn giản là đảm bảo rằng mô-đun điện tử và các kết nối dây điện trường có mặt vật lý ở vị trí đó..
Q5: Sản phẩm được liệt kê là phụ tùng thay thế.
Các mô-đun đầu cuối ET 200S vẫn có sẵn từ Siemens như phụ tùng thay thế cho bảo trì các thiết bị ET 200S hiện có.
Nền tảng I / O phân tán thế hệ hiện tại của Siemens là SIMATIC ET 200SP,sử dụng một hệ thống mô-đun đầu cuối khác nhau (BU ¢ Đơn vị cơ bản) không tương thích về mặt vật lý với các mô-đun đầu cuối ET 200S.
Đối với các thiết bị mới, Siemens khuyến cáo ET 200SP. Đối với các trạm ET 200S hiện có, 6ES7193-4CD20-0AA0 và toàn bộ các mô-đun đầu cuối ET 200S tiếp tục có sẵn dưới dạng phụ tùng,và Siemens duy trì khả năng này để hỗ trợ cơ sở cài đặt của các hệ thống ET 200S hoạt động trên toàn thế giới.
