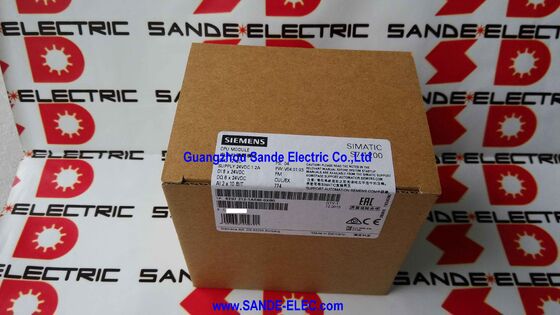

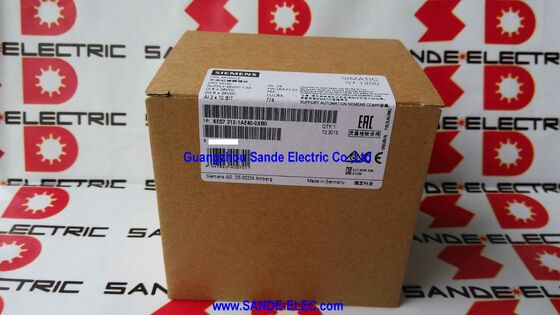

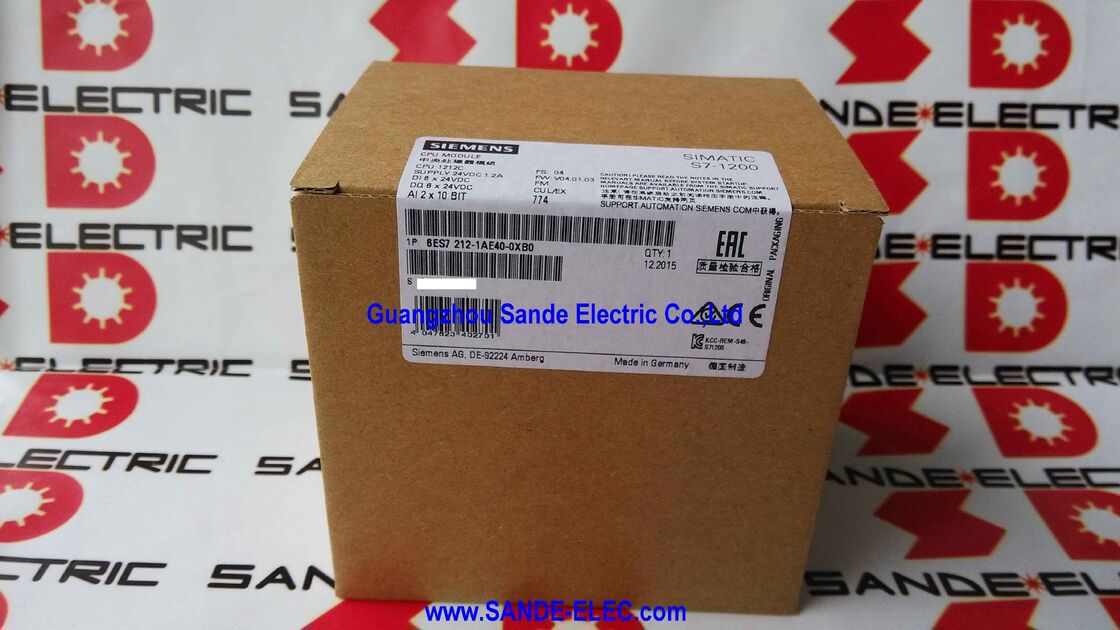

CPU COMPACT 6ES7212-1AE40-0XB0 6ES7 212-1AE40-0XB0 6ES7212-1AE4O-OXBO

Siemens 6ES7212-1AE40-0XB0 | CPU SIMATIC S7-1200 1212C DC/DC/DC — 8 DI / 6 DO / 2 AI / 100KB / PROFINET / FW V4.7 / TIA Portal V20+

PROFINET I/O Plus tích hợp — Sẵn sàng sử dụng ngay

CPU 1212C là bộ điều khiển nhỏ gọn tầm trung của Siemens trong dòng S7-1200. Ký hiệu DC/DC/DC xác định cấu hình điện đầy đủ: nguồn điện 24V DC, đầu vào kỹ thuật số 24V DC, đầu ra kỹ thuật số bóng bán dẫn 24V DC — cấu hình tiêu chuẩn cho bảng điều khiển 24V hiện đại. Tám đầu vào kỹ thuật số, sáu đầu ra bóng bán dẫn và hai đầu vào analog 0–10V được tích hợp vào vỏ CPU. Không cần mô-đun tín hiệu riêng biệt cho các ứng dụng vừa và nhỏ.

DO của bóng bán dẫn rất quan trọng: không giống như đầu ra rơle, đầu ra bóng bán dẫn chuyển đổi tải DC mà không bị nảy tiếp điểm, hoạt động ở tốc độ chu kỳ cao hơn đáng kể và không có giới hạn hao mòn cơ học. Đối với các đầu ra điều khiển việc đặt lại cảm biến tiệm cận, van điện từ hoạt động nhanh hoặc rơle trạng thái rắn, đầu ra bóng bán dẫn là lựa chọn thích hợp — có sẵn các biến thể đầu ra rơle (DC/DC/RLY) dành cho các ứng dụng cần cách ly điện hoặc chuyển mạch tải AC.

Cổng PROFINET tích hợp (1 × RJ45) cho phép CPU 1212C kết nối với các trạm I/O phân tán ET 200, các ổ đĩa và thiết bị có khả năng PROFINET cũng như bảng HMI qua Ethernet — mà không cần bộ xử lý truyền thông riêng. Lập trình, giao tiếp HMI và giao tiếp thiết bị hiện trường đều có chung kết nối Ethernet.

Thông số kỹ thuật chính

Kịch bản ứng dụng

Điều khiển máy nhỏ gọn:Thiết bị đóng gói, máy chiết rót và hệ thống băng tải nhỏ trong đó toàn bộ logic điều khiển nằm gọn trong một vỏ CPU, với đầu vào cảm biến và đầu ra bộ truyền động kết nối trực tiếp với các thiết bị đầu cuối trên bo mạch của CPU.

Giám sát quá trình với đầu vào tương tự:Hai đầu vào tương tự 0–10V đọc trực tiếp các bộ truyền áp suất, lưu lượng hoặc mức - đủ để giám sát quy trình một biến đơn giản mà không cần thêm mô-đun tín hiệu tương tự.

Hỗ trợ thay thế bảng điều khiển và vòng đời:CPU 1212C với FW V4.7 tương thích với TIA Portal V20+ — nền tảng thế hệ hiện tại dành cho cả thiết kế mới và bản nâng cấp từ S7-200 trước đó hoặc cài đặt S7-300 nhỏ gọn.

HVAC nhỏ và tự động hóa tòa nhà:Điều khiển tốc độ quạt thông qua ổ đĩa được kết nối PROFINET, giám sát vị trí van điều tiết thông qua đầu vào tương tự, điều khiển trình tự qua I/O kỹ thuật số - tất cả từ một thiết bị ray DIN nhỏ gọn.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa phiên bản DC/DC/DC và DC/DC/RLY là gì?

DC/DC/DC cung cấp đầu ra kỹ thuật số bóng bán dẫn (trạng thái rắn) chuyển đổi tải DC 24V. DC/DC/RLY cung cấp đầu ra tiếp điểm rơle chuyển đổi cả tải AC và DC. Chọn DC/DC/DC để tải DC chuyển đổi nhanh mà không bị mài mòn cơ học; chọn DC/DC/RLY khi đầu ra cần chuyển đổi tải AC hoặc khi cần cách ly tải khỏi nguồn cung cấp PLC.

Câu hỏi 2: Có thể thêm các mô-đun I/O bổ sung vào CPU 1212C không?

Đúng. Bảng tín hiệu (SB) cắm trực tiếp vào mặt trước CPU và thêm 1 kênh DI, DO, AI, AO. Các mô-đun tín hiệu (SM) kết nối với bus mở rộng bên phải của CPU. CPU 1212C hỗ trợ 2 module mở rộng SM và 1 SB. Đối với nhiều hơn 2 SM, cần có CPU 1214C hoặc 1215C.

Câu hỏi 3: Thẻ nhớ Micro có cần thiết như CPU ​​S7-300 không?

Không. CPU 1212C có bộ nhớ Flash tích hợp — việc lưu trữ chương trình không cần thẻ nhớ ngoài. Thẻ nhớ SIMATIC tùy chọn có thể được sử dụng để sao lưu dự án, cập nhật chương trình cơ sở và truyền chương trình giữa các CPU nhưng không cần thiết cho hoạt động bình thường.

Q4: Cần có phần mềm kỹ thuật nào?

TIA Portal với gói STEP 7 Basic hoặc STEP 7 Professional ở mức V20 trở lên. STEP 7 Classic cũ hơn (phần mềm thời S7-300/400) không hỗ trợ CPU S7-1200.

Câu hỏi 5: 6ES7212-1AE40-0XB0 có nguồn gốc ở đâu?

Là một sản phẩm đang hoạt động của Siemens, thông qua Trung tâm Công nghiệp Siemens, các nhà phân phối được ủy quyền của Siemens và chuỗi cung ứng rộng khắp S7-1200. CPU 1212C là một trong những mẫu S7-1200 được bán rộng rãi nhất của Siemens.
