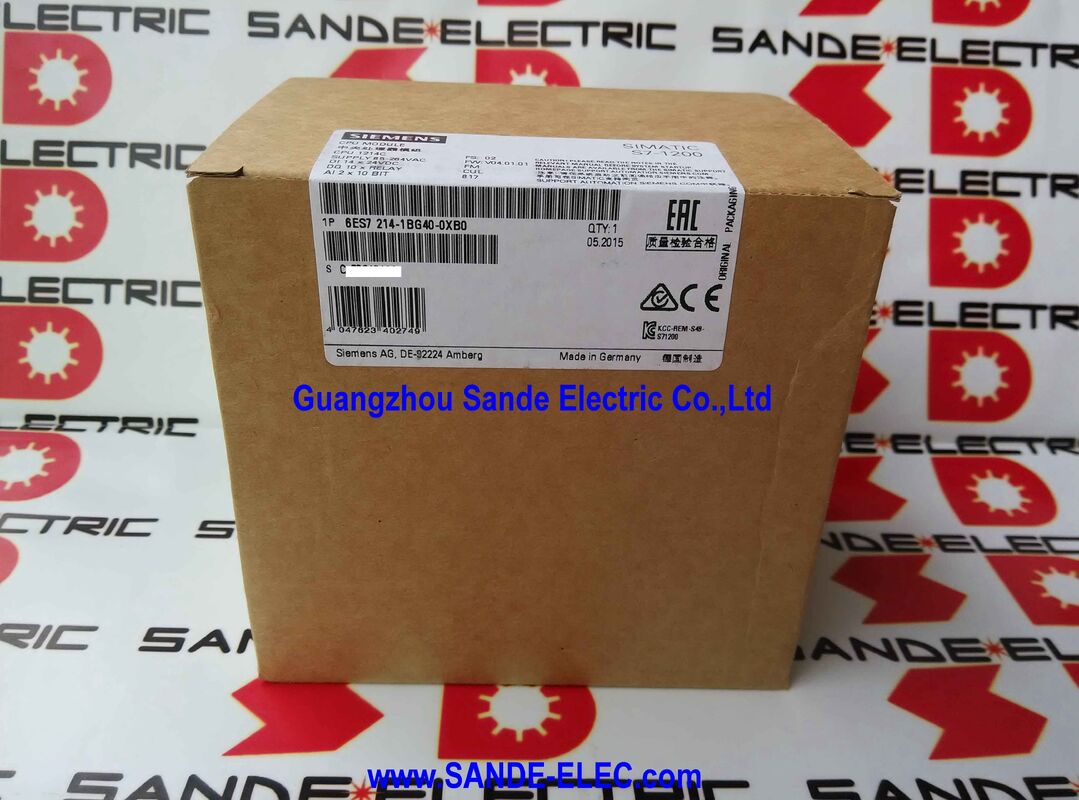

CPU COMPACT 6ES7214-1BG40-0XB0 6ES7 214-1BG40-0XB0 6ES7214-1BG4O-OXBO

Siemens 6ES7214-1BG40-0XB0∙ SIMATIC S7-1200 CPU 1214C AC/DC/Relay 14 DI / 10 Relay DO / 2 AI / 150KB / PROFINET

AC / DC / Relay

CPU 1214C có sẵn trong ba phiên bản phần cứng: DC/DC/DC, DC/DC/Relay và AC/DC/Relay.và cả ba yếu tố của tên gọi đó đều có hậu quả về hệ thống dây điện thực tế.

Nguồn điện biến đổi (85264V, 4763Hz):CPU lấy năng lượng trực tiếp từ lưới điện AC đơn pha, cùng đường dây cung cấp như các thành phần bảng điều khiển chạy AC khác.đơn giản hóa việc phân phối điện điện trong các thiết bị có nguồn cung cấp điện AC là nguồn cung cấp chính.

Các đầu vào DC (24V DC):Tất cả 14 đầu vào kỹ thuật số đều chấp nhận tín hiệu cảm biến DC 24V, cảm biến gần, nút bấm, công tắc giới hạn và các liên lạc relé.

Các đầu ra rơle (2A):Các đầu ra rơle 10 chuyển tải tải ở điện áp xoay hoặc DC ‡ các bộ liên lạc, van điện cực và đèn phi công ở điện áp trường thay vì thông qua các tín hiệu ở cấp độ bóng bán dẫn.Các đầu ra rơle là linh hoạt điện: cùng một thẻ đầu ra chuyển đổi một 24V DC điện điện và một 230V AC contactor cuộn không có phần cứng giao diện.Chỉ số 2A cho mỗi kênh bao gồm các cuộn dây chuyền 24V DC tiêu chuẩn (50~200mA) và cuộn dây tiếp xúc AC 230V (thường là 15~100mA) trực tiếp.

Các thông số kỹ thuật chính

Bộ nhớ 150KB và đầu vào tương tự tích hợp

Bộ nhớ chương trình / dữ liệu 150KB bao gồm sự phức tạp logic điển hình của máy nhỏ gọn và tự động hóa cấp bảng điều khiển một chương trình điều khiển máy điển hình với 20 điều kiện đầu vào10 trình tự bộ đếm thời gian / bộ đếm, và 12 hành động đầu ra chiếm 515KB; 150KB cung cấp không gian rộng rãi cho các chuỗi phức tạp, các khối ghi dữ liệu và các khối chức năng truyền thông đồng thời.

Hai đầu vào tương tự (0 ‰ 10V DC) ở cấp độ CPU xử lý các nhiệm vụ đo tương tự đơn giản ≈ một điện áp tham chiếu tốc độ, đầu ra cảm biến nhiệt độ,một tín hiệu truyền áp suất không cần mô-đun đầu vào tương tự mở rộngĐối với các máy cần nhiều hơn hai kênh tương tự hoặc đầu vào vòng mạch dòng 4 ′′ 20mA, các mô-đun mở rộng tương tự SM 1231 tăng dung lượng trên cùng một CPU.

Thay thế 3 điểm kiểm tra tính tương thích

Đối với thay thế CPU 1214C trong máy được cài đặt, hãy xác nhận ba yếu tố trước khi đặt hàng: phiên bản phần cứng (AC / DC / Relay), số I / O trên máy (14 DI / 10 relay DO / 2 AI),và lớp điện áp cung cấp (85~264V AC). A CPU 1214C DC/DC/DC variant has the same memory and communication specifications but accepts only 24V DC supply and provides transistor outputs — the field wiring and output load compatibility differ fundamentally from the relay version.

Câu hỏi thường gặp

Q1: Điều gì làm cho phiên bản AC / DC / Relay khác với DC / DC / DC?

Loại nguồn cung cấp và đầu ra. AC / DC / Relay chấp nhận nguồn cung cấp điện 85 264V AC; DC / DC / DC yêu cầu nguồn cung cấp DC 24V. Các đầu ra rơle chuyển đổi tải AC và DC ở điện áp trường;Khả năng chuyển đổi đầu ra transistor chỉ 24V DCTrong một tủ được thiết kế xung quanh nguồn cung cấp AC và tải trường chuyển tiếp, phiên bản AC / DC / Relay là sự phù hợp chính xác.

Q2: Các đầu ra rơle có thể điều khiển trực tiếp các bộ tiếp xúc AC 230V không?

Vâng. Các đầu ra rơle được xếp hạng 2A và chuyển đổi AC hoặc DC ở điện áp trường.Kết nối đầu ra rơle của chung đến trung tính và liên lạc NO với cuộn dây contactor, với trực tiếp thông qua cuộn dây chuyền để tiếp xúc relé, theo tiêu chuẩn dây điện tủ cho các thiết bị.

Câu 3: CPU có 2 đầu vào tương tự. Có thể thêm nhiều hơn không?

Vâng. Các mô-đun tín hiệu Siemens SM 1231 thêm các kênh đầu vào tương tự (4 hoặc 8 kênh, 0 ¢ 10V hoặc 4 ¢ 20mA) ở phía bên phải của CPU thông qua bus mở rộng S7-1200.CPU 1214C hỗ trợ tối đa 8 mô-đun tín hiệu để mở rộng I / O tương tự và kỹ thuật số.

Q4: Phiên bản firmware nào là đơn vị này, và nó có quan trọng đối với các dự án hiện có không?

Đơn vị này được xuất xưởng với phần mềm v4.7 thế hệ hiện tại cho CPU 1214C. Các dự án TIA Portal được tạo cho các phiên bản phần mềm trước đó thường tương thích với phần cứng v4.7.Nếu dự án máy hiện có chỉ định phiên bản phần mềm cơ bản tối thiểu, xác nhận V4.7 đáp ứng hoặc vượt quá yêu cầu đó trước khi lắp đặt.

Q5: Có phải 6ES7214-1BG40-0XB0 giống như các phiên bản phần cứng CPU 1214C trước đó không?

Phụ lục -0XB0 xác định sửa đổi phần cứng Siemens cập nhật điều này cho các thay đổi ở cấp thành phần trong khi duy trì khả năng tương thích phần mềm đầy đủ.Bất kỳ sửa đổi phần cứng nào của CPU 1214C AC / DC / Relay chạy cùng một dự án Portal TIA mà không sửa đổi. Thay đổi sửa đổi không ảnh hưởng đến chương trình hoặc cấu hình của người dùng.
