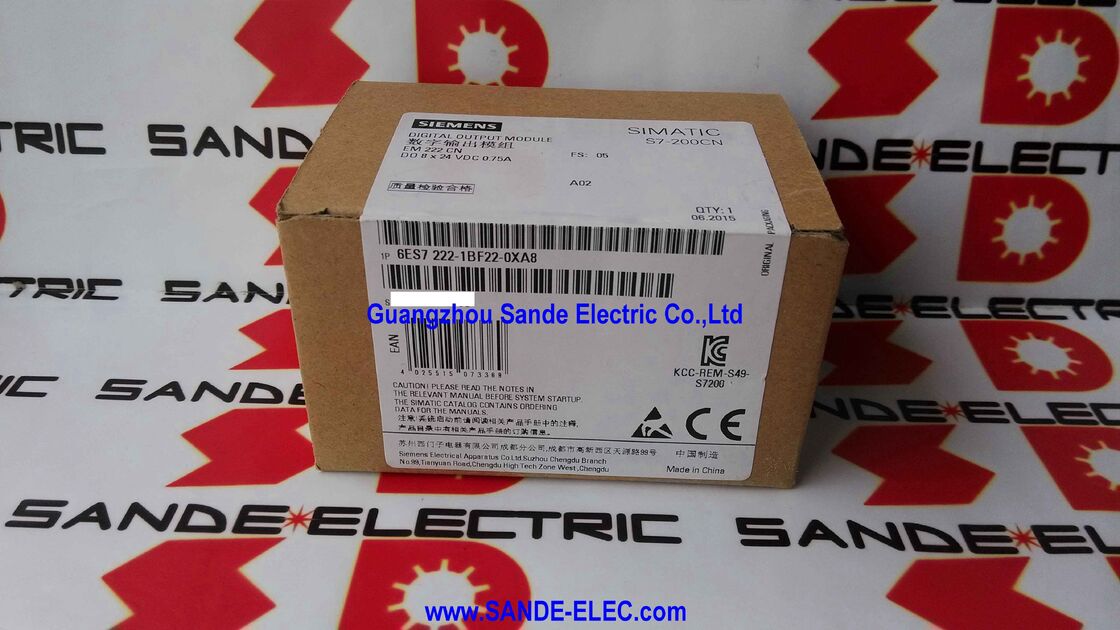

Mô-đun PLC 6ES7222-1BF22-0XA8 6ES7 222-1BF22-0XA8 6ES7 222-1BF222-1BF22-OXA8

Siemens 6ES7222-1BF22-0XA8 | SIMATIC S7-200 CN EM 222 — 8 đầu ra Transistor 24VDC, 0.75A, Bảo vệ ngắn mạch, Chỉ dành cho CPU S7-22X, Chứng nhận CE, Sản xuất tại Trung Quốc

Tổng quan

Module Siemens 6ES7222-1BF22-0XA8 là module mở rộng tám kênh, đầu ra transistor 24V DC cho nền tảng PLC vi mô SIMATIC S7-200 CN.

Đây là phiên bản trạng thái rắn tương đương với EM 222 đầu ra rơ-le — trong khi phiên bản rơ-le (6ES7222-1HF22-0XA8) chuyển mạch tải thông qua các tiếp điểm cơ học với tốc độ mili giây với cách ly điện áp trung tính, phiên bản transistor chuyển mạch tải 24VDC thông qua các transistor bán dẫn với tốc độ micro giây với bảo vệ lỗi điện tử tích hợp.

Quyết định chọn transistor hay rơ-le là một trong những lựa chọn đầu tiên khi thiết kế mở rộng PLC, và hiểu đúng nó quan trọng hơn bất kỳ khác biệt thông số kỹ thuật nào khác giữa hai module.

Đầu ra transistor chuyển mạch trong khoảng 100–300 micro giây — khoảng 10.000 lần nhanh hơn tiếp điểm rơ-le.

Đối với các đầu ra cần tạo xung (điều khiển động cơ bước, mô phỏng lưu lượng kế, điều khiển tốc độ PWM), tốc độ này không phải là tùy chọn — đó là yêu cầu vật lý mà chỉ đầu ra trạng thái rắn mới có thể đáp ứng.

Tiếp điểm rơ-le đơn giản là không thể đóng mở đủ nhanh để tạo ra xung sạch ở tần số trên vài chục Hz.

Bảo vệ ngắn mạch điện tử trong EM 222 transistor bổ sung một lớp chịu lỗi mà đầu ra rơ-le không thể sánh kịp.

Khi lỗi dây dẫn tạo ra ngắn mạch trên đầu ra transistor, mạch cảm biến dòng điện của bán dẫn phát hiện dòng điện quá tải và tắt kênh bị ảnh hưởng trước khi xảy ra hư hỏng nhiệt. Transistor sẽ phục hồi khi lỗi được khắc phục; module tiếp tục hoạt động trên tất cả các kênh không bị ảnh hưởng trong suốt sự kiện lỗi.

Ngược lại, ngắn mạch trên đầu ra rơ-le hoàn toàn phụ thuộc vào cầu chì bên ngoài để khắc phục lỗi — tiếp điểm rơ-le có thể bị hỏng trong quá trình này, yêu cầu thay thế module.

Thông số kỹ thuật chính

Dòng điện 0.75A mỗi đầu ra có thể xử lý những gì — Phù hợp tải trong thực tế

Định mức dòng điện đầu ra 0.75A xác định tải mà module này có thể điều khiển trực tiếp. Xem xét các loại tải 24VDC phổ biến:

Cuộn dây rơ-le 24VDC tiêu chuẩn tiêu thụ 50–100mA — nằm trong giới hạn 0.75A, và mỗi đầu ra transistor có thể điều khiển một cuộn dây rơ-le với biên độ lớn. Nếu nhiều cuộn dây cần được cấp điện đồng thời trên các đầu ra liên quan, tổng dòng điện vẫn nằm trong giới hạn cung cấp của module.

Van điện từ 24VDC điển hình tiêu thụ 200–400mA khi hoạt động.

Đầu ra transistor 0.75A xử lý các tải này với biên độ dư, và tốc độ chuyển mạch cao thường là một lợi thế — van khí nén trên máy lắp ráp và đóng gói có thể hoạt động hàng chục lần mỗi phút, vượt xa tuổi thọ tiếp điểm rơ-le ở tốc độ này.

Đèn báo 24VDC tiêu thụ 10–50mA; đèn báo LED tiêu thụ dưới 30mA.

Đầu ra transistor điều khiển các tải này một cách dễ dàng, và đối với tín hiệu đèn báo điều chế (nhấp nháy ở tốc độ xác định, điều chỉnh độ sáng đèn LED qua PWM), tốc độ chuyển mạch nhanh của transistor là cần thiết để tạo ra dạng sóng sạch.

Các tải tiêu thụ hơn 0.75A — động cơ DC nhỏ hoạt động trực tiếp, van điện từ công suất lớn, bộ đóng cắt lớn với cuộn dây 24VDC dòng điện cao — vượt quá định mức của đầu ra transistor và phải được kết nối thông qua một rơ-le 24VDC trung gian được định cỡ cho tải.

Bảo vệ ngắn mạch điện tử tích hợp — Khả năng chịu lỗi thực tế

Bảo vệ ngắn mạch trong EM 222 transistor hoạt động như một bộ giới hạn dòng điện tự phục hồi. Khi dòng điện đầu ra vượt quá ngưỡng ngắt — do ngắn mạch trong dây dẫn hoặc tải bị ngắn — mạch bảo vệ sẽ giảm hoặc ngắt dòng điện đầu ra.

Kênh thường vẫn không hoạt động cho đến khi chương trình PLC lặp lại đầu ra (tắt rồi bật lại), điều này sẽ kích hoạt lại transistor nếu lỗi đã được khắc phục.

Trong môi trường sản xuất, hành vi này có giá trị vì hai lý do.

Thứ nhất, module không bị hỏng do lỗi — không giống như tiếp điểm rơ-le có thể bị hàn hoặc ăn mòn bởi dòng điện ngắn mạch không được bảo vệ, bảo vệ của transistor ngăn ngừa hư hỏng nhiệt. Thứ hai, các kênh khác tiếp tục hoạt động bình thường — lỗi dây dẫn trên một đầu ra không ảnh hưởng đến bảy kênh còn lại hoặc phần còn lại của I/O máy.

Kênh bị lỗi có thể được xác định và điều tra trong khi máy tiếp tục hoạt động trên các đầu ra không bị ảnh hưởng.

Điều này trái ngược với EM 222 rơ-le, nơi ngắn mạch phụ thuộc vào cầu chì bên ngoài để bảo vệ, và tiếp điểm rơ-le có thể bị hỏng trước khi cầu chì ngắt.

Trong các ứng dụng mà lỗi dây dẫn đầu ra là rủi ro vận hành thực tế — môi trường bụi bẩn, máy có dụng cụ hoặc cố định thường xuyên thay đổi, hoặc hệ thống có đầu nối dây thường xuyên bị ngắt kết nối — đầu ra tự bảo vệ của module transistor đại diện cho một lợi thế vận hành đáng kể.

Sản xuất S7-200 CN — Bối cảnh phiên bản Trung Quốc

Hậu tố "-0XA8" xác định đây là phiên bản S7-200 CN sản xuất tại Trung Quốc, được sản xuất tại Trung Quốc cho các thị trường chấp nhận chứng nhận CE.

Nó tương đương về chức năng với phiên bản 6ES7222-1BF22-0XA0 sản xuất tại Châu Âu về tất cả các thông số kỹ thuật điện, số lượng I/O, đặc tính chuyển mạch và khả năng tương thích bus S7-22X. Cả hai phiên bản đều sử dụng môi trường lập trình STEP 7 Micro/WIN giống hệt nhau và không yêu cầu sự khác biệt trong chương trình PLC.

Các phiên bản S7-200 CN (Trung Quốc) xuất hiện khi Siemens điều chỉnh nền tảng S7-200 để sản xuất và phân phối tại các thị trường mà chứng nhận CE là đủ và nơi nền kinh tế chi phí sản xuất địa phương hợp lý.

Chỉ định "CN" báo hiệu phiên bản sản xuất nhưng không mang ý nghĩa chức năng nào đối với kỹ sư lắp đặt và vận hành module.

Các phiên bản XA8 và XA0 có thể cùng tồn tại trong cùng một chuỗi mở rộng S7-22X mà không có bất kỳ sự không tương thích nào.

Câu hỏi thường gặp

Q1: Đầu ra transistor 6ES7222-1BF22-0XA8 có thể tạo ra các xung bước cần thiết cho điều khiển động cơ bước không?

Đầu ra transistor có thể chuyển mạch ở tần số đủ cho nhiều ứng dụng động cơ bước. Tuy nhiên, Siemens đã thiết kế đặc biệt chức năng PTO (Pulse Train Output) tích hợp trên CPU S7-200 — có sẵn trên Q0.0 và Q0.1 của CPU S7-22X — cho việc tạo xung động cơ bước hiệu suất cao, với hỗ trợ phần cứng chuyên dụng cho kiểm soát tần số chính xác và hồ sơ tăng tốc/giảm tốc.

Để tạo xung bước chính, nên sử dụng đầu ra PTO chuyên dụng của CPU.

Đầu ra transistor của module mở rộng phù hợp cho các tín hiệu động cơ bước phụ trợ (hướng, cho phép, đặt lại) hoặc cho các trục phụ nơi điều khiển đơn giản hơn được chấp nhận.

Q2: Đầu ra transistor là PNP (cấp nguồn) hay NPN (hút nguồn), và điều này có ảnh hưởng đến khả năng tương thích với thiết bị trường không?

Module đầu ra transistor S7-200 EM 222 tạo ra đầu ra PNP (cấp nguồn). Khi hoạt động, mỗi transistor đầu ra kết nối đầu cuối đầu ra với nguồn dương 24V — dòng điện chảy từ đầu cuối đầu ra, qua tải, đến cực âm (0V) của nguồn 24V.

Cấu hình cấp nguồn PNP này tương thích với phần lớn các tải công nghiệp 24VDC được thiết kế cho tín hiệu số chuyển mạch dương (PNP).

Thiết bị hoặc cảm biến yêu cầu tín hiệu đầu ra NPN (hút nguồn) — nơi trạng thái hoạt động kết nối đầu ra với 0V thay vì 24V — yêu cầu rơ-le trung gian hoặc bộ chuyển đổi tín hiệu để giao tiếp chính xác với đầu ra transistor PNP.

Q3: Bảo vệ ngắn mạch được đặt lại như thế nào sau khi xảy ra lỗi — tự động khi lỗi được khắc phục, hay chương trình PLC cần hành động?

Hành vi phục hồi chính xác phụ thuộc vào thiết kế mạch bảo vệ và mức độ nghiêm trọng của lỗi. Trong hầu hết các triển khai, sau khi bảo vệ ngắn mạch bị ngắt, đầu ra vẫn tắt ngay cả khi lỗi đã được khắc phục.

Chương trình PLC phải lặp lại đầu ra (ghi "0" rồi "1" vào bit đầu ra) để kích hoạt lại transistor. Một lần cấp nguồn ngắn cho nguồn tải của module mở rộng cũng có thể đặt lại bảo vệ.

Trước khi đặt lại, dây dẫn trường và tải phải được kiểm tra để xác nhận ngắn mạch đã được khắc phục — kích hoạt lại đầu ra transistor vào một tình trạng ngắn mạch kéo dài sẽ ngay lập tức kích hoạt lại bảo vệ và có thể gây hư hỏng nhiệt nếu mạch bảo vệ được sử dụng lặp đi lặp lại.

Q4: Module transistor EM 222 có thể được trộn lẫn với module rơ-le EM 222 trong cùng một chuỗi mở rộng S7-22X không?

Có. Bus mở rộng S7-22X chấp nhận bất kỳ sự kết hợp nào của module đầu vào số, đầu ra số (rơ-le hoặc transistor) và module tương tự trong giới hạn module mở rộng tổng thể của CPU (7 module cho S7-224/224XP/226, 2 cho S7-221/222).

EM 222 rơ-le và EM 222 transistor có thể chiếm các vị trí liền kề trong cùng một chuỗi mở rộng, và chương trình PLC truy cập đầu ra của chúng giống hệt nhau — các byte đầu ra liên tiếp (QB) bất kể loại đầu ra cơ bản là rơ-le hay transistor.

Khả năng kết hợp này cho phép nhà thiết kế máy gán đầu ra rơ-le cho tải AC và bộ truyền động chu kỳ không thường xuyên, và đầu ra transistor cho tải DC tốc độ cao, trong một chuỗi mở rộng duy nhất, nhỏ gọn.

Q5: S7-200 CN đã ngừng sản xuất. Module transistor EM 222 thay thế sẽ có sẵn trong bao lâu?

Siemens đã chính thức ngừng sản xuất các nền tảng S7-200 và S7-200 CN, với việc kết thúc bán hàng tích cực diễn ra dần dần trong nhiều năm.

Mặc dù Siemens không còn cung cấp các module này thông qua các kênh bán hàng tiêu chuẩn của mình, nhưng cơ sở lắp đặt thiết bị S7-200 CN trên toàn thế giới là rất lớn, và thị trường thứ cấp — các đại lý phụ tùng công nghiệp, đơn vị tân trang và nhà cung cấp tự động hóa cũ chuyên biệt — vẫn duy trì kho hàng.

Đối với các địa điểm có cài đặt S7-200 CN đáng kể, cách tiếp cận thực tế là xác định các module dự phòng quan trọng (bao gồm cả các phiên bản transistor và rơ-le EM 222), đánh giá mức tồn kho hiện tại và mua thêm đơn vị để đáp ứng tuổi thọ thiết bị còn lại dự kiến từ các kho hàng có sẵn.
