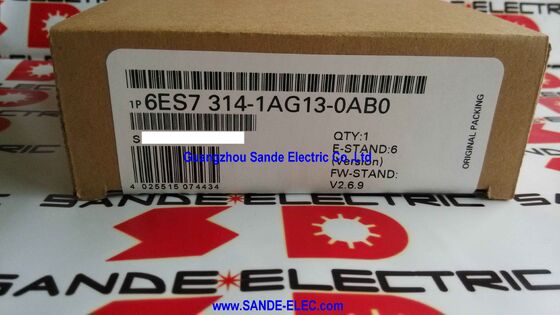

CPU SIMATIC Với giao diện MPI 6ES7314-1AG13-0AB0

Siemens 6ES7314-1AG13-0AB0 | SIMATIC S7-300 CPU 314 — 96KB Bộ nhớ làm việc / MPI / Nguồn DC 24V tích hợp / Yêu cầu thẻ nhớ Micro / Phụ tùng thay thế

CPU 314 — Dòng máy tầm trung S7-300

CPU 314 chiếm vị trí trung tâm trong dòng CPU SIMATIC S7-300. Bên dưới nó là CPU 312 và CPU 313 cấp thấp với dung lượng bộ nhớ nhỏ hơn dành cho các ứng dụng nhỏ gọn; phía trên là các biến thể CPU 315 và 317 hiệu suất cao hơn với bộ nhớ lớn hơn và giao diện PROFIBUS DP. Bộ nhớ làm việc 96KB và cấu hình giao tiếp chỉ dành cho MPI của CPU 314 đặt nó chính xác ở nơi mà Siemens đã thiết kế: hệ thống điều khiển dựa trên mô-đun có độ phức tạp vừa phải trong đó chương trình vừa vặn thoải mái trong phạm vi 96KB và tất cả giao tiếp mạng chạy qua giao diện MPI — thiết bị đầu cuối lập trình, kết nối HMI và trao đổi dữ liệu giữa các CPU.

Không giống như các CPU S7-300 nhỏ gọn (CPU 312C, CPU 313C, CPU 314C-2) tích hợp các kênh I/O kỹ thuật số và analog trên bo mạch trực tiếp vào vỏ CPU, CPU 314 là một mô-đun xử lý thuần túy. Tất cả I/O được xử lý bởi các mô-đun tín hiệu riêng biệt trong giá S7-300. Đây là kiến ​​trúc mô-đun tiêu chuẩn dành cho điều khiển máy cỡ trung, bảng hỗ trợ quy trình và hệ thống tự động hóa tiện ích trong đó số lượng và loại I/O được xác định bởi các mô-đun tín hiệu được cài đặt chứ không phải bởi những gì được tích hợp trong CPU.

Thông số kỹ thuật chính

MPI — Giao diện xác định kỹ thuật S7-300

MPI (Giao diện đa điểm) là kết nối giao tiếp của CPU 314 với thế giới bên ngoài. Với tốc độ lên tới 12 Mbit/s và hỗ trợ tối đa 32 nút trên mỗi phân đoạn, MPI mang các kết nối đầu cuối lập trình (PG/PC) để tải lên/tải xuống chương trình STEP 7, kết nối bảng HMI (OP/TP) cho dữ liệu màn hình người vận hành và trao đổi dữ liệu giữa CPU với CPU (NetRead/NetWrite) giữa các CPU S7-300 trong các hệ thống giá được kết nối với nhau.

MPI không phải là PROFIBUS — nó sử dụng cùng phần cứng RS-485 vật lý nhưng giao thức khác và chiều dài cáp tối đa ngắn hơn đáng kể. Đối với các cài đặt trong đó giao tiếp thiết bị hiện trường yêu cầu PROFIBUS DP, cấu hình chỉ dành cho MPI của CPU 314 nghĩa là bộ xử lý giao tiếp CP 342-5 phải được thêm vào giá đỡ để cung cấp chức năng chính DP.

Các cài đặt được thiết kế xung quanh CPU 314 hoặc quản lý tất cả I/O trường thông qua việc mở rộng giá phân tán hoặc thông qua mô-đun tín hiệu S7-300 cục bộ của giá đỡ — thiết kế chỉ dành cho MPI xác định phạm vi ứng dụng.

Nguồn điện DC 24V tích hợp — Không cần PS 307 riêng cho CPU

Nguồn điện 24V DC tích hợp trên CPU 314 kết nối trực tiếp với đường ray cung cấp bảng điều khiển 24V DC, độc lập với quá trình chuyển đổi AC-sang-DC của mô-đun nguồn điện PS 307. CPU lấy nguồn điện hoạt động từ 24V DC — PS 307 vẫn cần thiết cho điện áp bus khung và nguồn cung cấp mô-đun I/O trường, nhưng bản thân CPU được cấp nguồn trực tiếp từ nguồn 24V DC thay vì thông qua kết nối riêng từ đường ray của PS 307.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa CPU 314 và CPU 315-2 DP là gì và khi nào cần chỉ định từng loại?

CPU 314 có bộ nhớ làm việc 96KB và giao tiếp chỉ dành cho MPI — không có PROFIBUS DP master. CPU 315-2 DP có bộ nhớ làm việc 128KB và giao diện chính/phụ PROFIBUS DP tích hợp ngoài MPI. Chỉ định CPU 314 khi ứng dụng vừa với 96KB và tất cả I/O trường đều thông qua các mô-đun giá đỡ cục bộ hoặc mở rộng giá đỡ từ xa được kết nối với MPI. Chỉ định CPU 315-2 DP (hoặc cao hơn) khi cần có giao diện chính PROFIBUS DP cho I/O phân tán hoặc giao tiếp ổ đĩa — CPU 314 không thể hoạt động như một DP chính nếu không có mô-đun giao tiếp CP 342-5 riêng biệt.

Câu hỏi 2: CPU 314 có phải là CPU nhỏ gọn có I/O tích hợp không?

Không. CPU 314 là bộ xử lý thuần rack — không có kênh I/O kỹ thuật số hoặc analog tích hợp. Tất cả I/O được cung cấp bởi các mô-đun tín hiệu S7-300 (SM) riêng biệt được lắp đặt trong giá đỡ dọc theo CPU. Các CPU nhỏ gọn (CPU 314C-2 PN/DP, CPU 313C, v.v.) tích hợp I/O trên bo mạch; CPU tiêu chuẩn 314 thì không. Bố cục giá đỡ và tất cả địa chỉ I/O trong chương trình đã cài đặt đều dựa trên các mô-đun tín hiệu riêng biệt.

Câu hỏi 3: Thẻ Micro Memory Card của CPU 314 bị lỗi có thể được sử dụng trực tiếp trong thiết bị thay thế không?

Có — đây là quy trình khôi phục chương trình tiêu chuẩn. Tắt nguồn hệ thống, tháo MMC ra khỏi CPU bị lỗi, lắp vào CPU thay thế 314, khôi phục nguồn. CPU thay thế tải chương trình từ MMC khi khởi động mà không cần thiết bị đầu cuối lập trình. Xác nhận MMC còn nguyên vẹn (không có hư hỏng vật lý, không bị phóng tĩnh điện) trước khi chuyển. Nếu MMC nằm trong CPU bị lỗi do lỗi phần cứng, hãy kiểm tra xem chương trình có đọc chính xác sau lần bật nguồn đầu tiên hay không.

Câu hỏi 4: Mạng MPI có thể hỗ trợ bao nhiêu nút với CPU 314?

Mạng MPI hỗ trợ tối đa 32 nút, có địa chỉ 0–31. Địa chỉ 0 thường được dành riêng cho thiết bị đầu cuối lập trình, địa chỉ 2 cho CPU. Các bảng HMI được kết nối, các CPU S7-300 khác trên cùng phân khúc MPI và các thiết bị lập trình, mỗi bảng chiếm một địa chỉ nút. Độ dài cáp tối đa cho MPI ở tốc độ 187,5 kbit/s là 50m mỗi đoạn; ở tốc độ 12 Mbit/s, tối đa là 50m không có bộ lặp. Để chạy lâu hơn, bộ lặp RS-485 sẽ mở rộng phạm vi tiếp cận.

Câu hỏi 5: 6ES7314-1AG13-0AB0 có nguồn gốc ở đâu?

Là một phụ tùng thay thế của Siemens, thông qua các kênh dịch vụ của Siemens và thị trường hậu mãi S7-300 lâu đời — các đại lý phụ tùng tự động hóa công nghiệp và các nhà cung cấp dư thừa đã được thử nghiệm. CPU 314 trong AG13 và các phiên bản lân cận là một trong những CPU S7-300 được triển khai rộng rãi nhất trên toàn cầu; tình trạng sẵn có sau bán hàng luôn tốt. Xác nhận ký hiệu CPU 314 (không phải biến thể nhỏ gọn CPU 314C) từ nhãn của thiết bị đã lắp đặt trước khi đặt hàng. Chuyển Thẻ nhớ Micro từ thiết bị ban đầu sang thiết bị thay thế.
