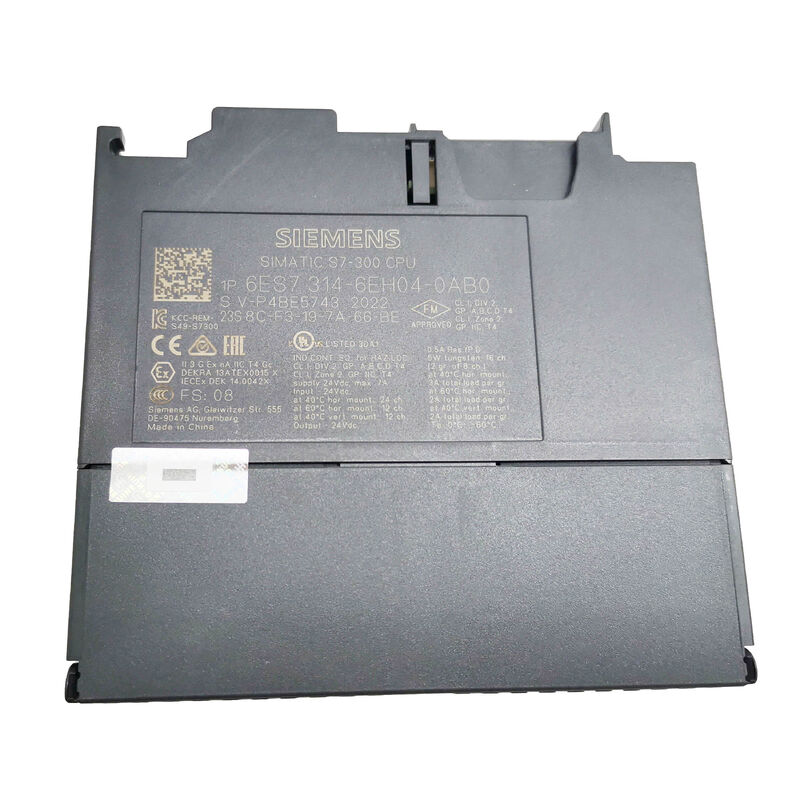

Siemens 6ES7314-6EH04-0AB0 SIMATIC S7-300 CPU 314C-2 PN/DP

Tổng quan

Các6ES7314-6EH04-0AB0là mộtSIMATIC S7-300 CPU 314C-2 PN/DP CPU nhỏ gọnĐược xây dựng cho các hệ thống điều khiển cần I / O cục bộ, xử lý tương tự, khả năng đếm nhanh và truyền thông Ethernet trong một bộ xử lý trung tâm.

Siemens mô tả mô hình này với192 KB bộ nhớ làm việc,24 đầu vào số,16 đầu ra số,4 đầu vào tương tự,2 đầu ra tương tự,1 đầu vào Pt100,4 bộ đếm tốc độ cao ở 60 kHz, mộtGiao diện MPI/DP ở tốc độ 12 Mbit/s, và mộtGiao diện PROFINET với công tắc 2 cổng tích hợp.

Siemens cũng liệt kê mộtnguồn điện đồng thời 24 V tích hợp,2 × 40 đầu nối đầu tiên, và mộtYêu cầu thẻ nhớ vi môcho CPU này.

Hồ sơ phần cứng này đặt CPU 314C-2 PN / DP trong một vị trí mạnh mẽ cho các bảng điều khiển tự động hóa nhỏ gọn nhưng chức năng dày đặc.và các tính năng bên máy chuyên dụng bên trong một thân CPU S7-300.

Trong việc sử dụng thùng thực tế, điều đó làm giảm nhu cầu của nhiều mô-đun tín hiệu riêng biệt khi máy đã phù hợp với cấu trúc CPU nhỏ gọn của lớp 314C.Siemens cũng xác định số bộ phận chính xác này là phần cứng thay thế trong gia đình S7-300.

Dữ liệu kỹ thuật

Giá trị ứng dụng

CPU này phù hợptự động hóa máy compact,Bảng điều khiển OEM,hệ thống xử lý,thiết bị đóng gói, và các thiết bị S7-300 khác khi bộ điều khiển phải kết hợp logic trung tâm với hỗn hợp I/O trên máy.

Các kênh analog tích hợp, khả năng Pt100,và bộ đếm tốc độ cao làm cho nó đặc biệt hữu ích trong máy cần xử lý tín hiệu trực tiếp và đếm nhanh mà không cần mở rộng ngay lập tức thành một bộ mô-đun rộng hơn.

Giao diện PROFINET của nó với công tắc 2-cổng tích hợp cũng hỗ trợ tích hợp mạng hiện đại trong kiến trúc S7-300 đã được thiết lập.

Ghi chú chọn

Các điểm quan trọng cần xác minh làCPU 314C-2 PN/DPchỉ định,192 KB bộ nhớ làm việc, chính xáchỗn hợp I/O trên máy bay,PROFINET + cấu trúc giao diện MPI/DP, và yêu cầu2 × 40 đầu nối đầu tiêncộng aThẻ nhớ vi mô.

Các đặc điểm này xác định liệu đơn vị có phù hợp với cấu hình S7-300 được cài đặt ban đầu hay không.

Câu hỏi thường gặp

Q1: CPU loại nào là 6ES7314-6EH04-0AB0?
Đó là mộtSIMATIC S7-300 CPU 314C-2 PN/DP CPU nhỏ gọnSiemens phân loại nó là một bộ vi xử lý nhỏ gọn với I / O kỹ thuật số và tương tự tích hợp, các bộ đếm tốc độ cao, giao tiếp MPI / DP và mạng PROFINET.

Điều đó có nghĩa là nó không chỉ là một CPU trung tâm không có tín hiệu địa phương; nó là một bộ điều khiển có kết nối quy trình tích hợp đáng kể.

Q2: Tại sao CPU này khác với CPU không nhỏ gọn S7-300 tiêu chuẩn?
Mô hình này bao gồm phần cứng trên tàu đáng kể mà các CPU trung tâm tiêu chuẩn thường không cung cấp dưới cùng một hình thức.

Danh sách Siemens24 DI,16 DO,4 AI,2 AO,1 Pt100, và4 bộ đếm tốc độ caobên trong chính CPU.

Điều đó quan trọng trong thiết kế máy bởi vì bộ điều khiển có thể bao gồm nhiều tín hiệu hơn và đếm khối lượng công việc mà không cần thêm các mô-đun riêng biệt cho mỗi chức năng.

Q3: Tầm quan trọng của giao diện PROFINET với công tắc 2 cổng là gì?
Nó cho phép CPU tham gia trực tiếp vào các mạng tự động dựa trên Ethernet trong khi vẫn giữ định dạng S7-300 nhỏ gọn.

Các tích hợp trongChuyển đổi 2 cổnglà một phần của cấu trúc phần cứng được xuất bản, hữu ích khi mạng máy đã được thiết kế xung quanh CPU này và kết nối PROFINET tích hợp của nó.

Giữ cùng một bố cục giao tiếp là quan trọng trong công việc thay thế.

Q4: Tại sao yêu cầu thẻ nhớ vi tính lại quan trọng?
Siemens rõ ràng nói rằng mộtMicro Memory Card được yêu cầuyêu cầu đó là một phần của cấu hình phần cứng được cài đặt và nên được xác nhận trước khi khởi động hoặc thay thế.

Đó là một điểm tương thích cốt lõi, không phải là một chi tiết phụ kiện tùy chọn.

Q5: Điều gì nên được kiểm tra trước khi đặt hàng?
Chứng minh số phần được cài đặt, xác minh rằng máy cầnCPU 314C-2 PN/DP, kiểm tra các yêu cầu I / O trên tàu, và đảm bảo hệ thống hiện có phụ thuộc vào cùng mộtMPI/DP,PROFINET,đầu nối phía trước, vàThẻ nhớ vi môcấu trúc.

Các mục đó xác định liệu người thay thế có phù hợp với vai trò bộ điều khiển ban đầu hay không.
