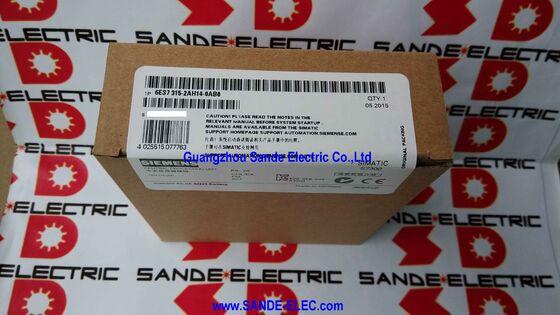

CPU với giao diện MPI 6ES7315-2AH14-0AB0

Siemens 6ES7315-2AH14-0AB0∙ SIMATIC S7-300 CPU 315-2 DP ∙ 256KB / MPI + PROFIBUS DP Master/Device / Isochronous Mode / FW V3.3 / Spare

Nơi mà CPU 315-2 DP nằm giữa tiêu chuẩn và cao cấp

CPU 315-2 DP chiếm phạm vi sản xuất trung bình trên của gia đình CPU S7-300. Với 256KB, nó cung cấp gấp đôi bộ nhớ làm việc của CPU 314 (96KB),dung nạp cho các chương trình phức tạp hơn với cấu trúc dữ liệu lớn hơn, xử lý báo động rộng rãi hơn, và nhiều khối chức năng máy tất cả đều trong cùng một kiến trúc rack S7-300.nhưng cho phần lớn các ứng dụng máy công nghiệp và quy trình điều khiển mà cần PROFIBUS DP truyền thông thiết bị thực địa, đó là sự lựa chọn đúng kích thước.

Tính năng định nghĩa là giao diện thứ hai: một cổng master / thiết bị PROFIBUS DP tích hợp. Là một master DP, CPU 315-2 DP trực tiếp quản lý các trạm PROFIBUS IO (ET 200M, ET 200S, ổ đĩa,phát) từ CPU mà không cần một module liên lạc CP 342-5 riêngChế độ đồng bộ trên giao diện DP đồng bộ hóa chu kỳ quét PLC với chu kỳ bus DP PROFIBUS,cho phép thu thập dữ liệu xác định cho các ứng dụng điều khiển chuyển động phối hợp và đo tốc độ cao.

Các thông số kỹ thuật chính

Các kịch bản ứng dụng

Máy công cụ và điều khiển tế bào sản xuất:Bộ nhớ 256KB xử lý trình tự phức tạp với nhiều trục, cơ sở dữ liệu quản lý công cụ và logic công thức dựa trên PLC.PROFIBUS DP master kết nối trực tiếp với các trạm I / O từ xa và bộ điều khiển ổ đĩa mà không cần tiêu thụ khe cắm rack trên một mô-đun CP.

I/O phân phối qua PROFIBUS:Các trạm từ xa ET 200M và ET 200S tại các phần máy kết nối với cổng DP của CPU 315-2 DP.

Chuyển động phối hợp với chế độ đồng thời:Đối với các ứng dụng mà dữ liệu cảm biến phải được thu thập tại một giai đoạn được xác định chính xác của chu kỳ máyPhản hồi định vị ️ hoạt động DP đồng bộ khóa việc thu thập dữ liệu vào chu kỳ bus.

Chất dự phòng bảo trì cho các hệ thống S7-300 đã lắp đặt:Nhiều cài đặt S7-300 được xây dựng xung quanh CPU 315-2 DP vẫn đang hoạt động sản xuất.và Micro Memory Card cấu trúc duy trì hệ thống ban đầu mà không cần sửa đổi chương trình STEP 7.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa CPU 315-2 DP và CPU 315-2 PN/DP là gì?

CPU 315-2 DP cung cấp MPI và PROFIBUS DP chỉ không tích hợp PROFINET. CPU 315-2 PN / DP thêm một giao diện PROFINET tích hợp như một cổng thứ ba bên cạnh MPI và DP.Đối với các hệ thống giao tiếp độc quyền qua PROFIBUS DP và MPI, 315-2 DP là sự lựa chọn thích hợp Đối với các hệ thống đòi hỏi cả PROFIBUS DP và Ethernet / PROFINET từ CPU, chỉ định 315-2 PN / DP.

Q2: Thẻ Micro Memory từ CPU bị hỏng có thể được sử dụng lại trong việc thay thế không?

Đúng chuyển MMC là phương pháp phục hồi chương trình tiêu chuẩn.Các CPU tải chương trình từ MMC tại nguồn lên mà không có một kết nối STEP 7Nếu MMC bị hư hỏng hoặc thiếu, chương trình phải được tải về qua MPI từ một STEP 7 V5.x lưu trữ.

Q3: STEP 7 Classic hoặc TIA Portal được sử dụng cho CPU 315-2 DP?

STEP 7 Classic V5.x (STEP 7 Professional). TIA Portal không hỗ trợ S7-300 CPU 315-2 DP để lập trình. TIA Portal hỗ trợ các gia đình S7-1500 và S7-1200;Hệ thống S7-300 đòi hỏi môi trường STEP 7 cổ điển.

Q4: Chế độ đồng bộ cung cấp gì trên giao diện DP PROFIBUS?

Chế độ đồng bộ khóa chu kỳ quét của CPU vào chu kỳ bus DP PROFIBUS trong một mối quan hệ khóa pha. Dữ liệu đầu vào được ghi lại ở một giai đoạn được xác định, có thể tái tạo của chu kỳ bus;cập nhật đầu ra xảy ra ở một giai đoạn được xác định khác. Đối với điều khiển chuyển động và đo tốc độ cao, nơi thời gian thu thập dữ liệu liên quan đến chu kỳ máy quan trọng,xác định này loại bỏ các biến scan-to-bus pha jitter của hoạt động không đồng bộ.

Q5: 6ES7315-2AH14-0AB0 có nguồn gốc từ đâu?

Thông qua thị trường phụ tùng S7-300 đã được thành lập, các kênh dịch vụ của Siemens (trong khi có sẵn), các đại lý phụ tùng tự động hóa công nghiệp và các nhà cung cấp dư thừa đã được kiểm tra.CPU 315-2 DP là một trong những CPU S7-300 được triển khai rộng rãi nhất trên toàn cầuHãy xác nhận sửa đổi phần cứng AH14 từ nhãn của đơn vị được lắp đặt và xác minh yêu cầu MMC trước khi đặt hàng.
