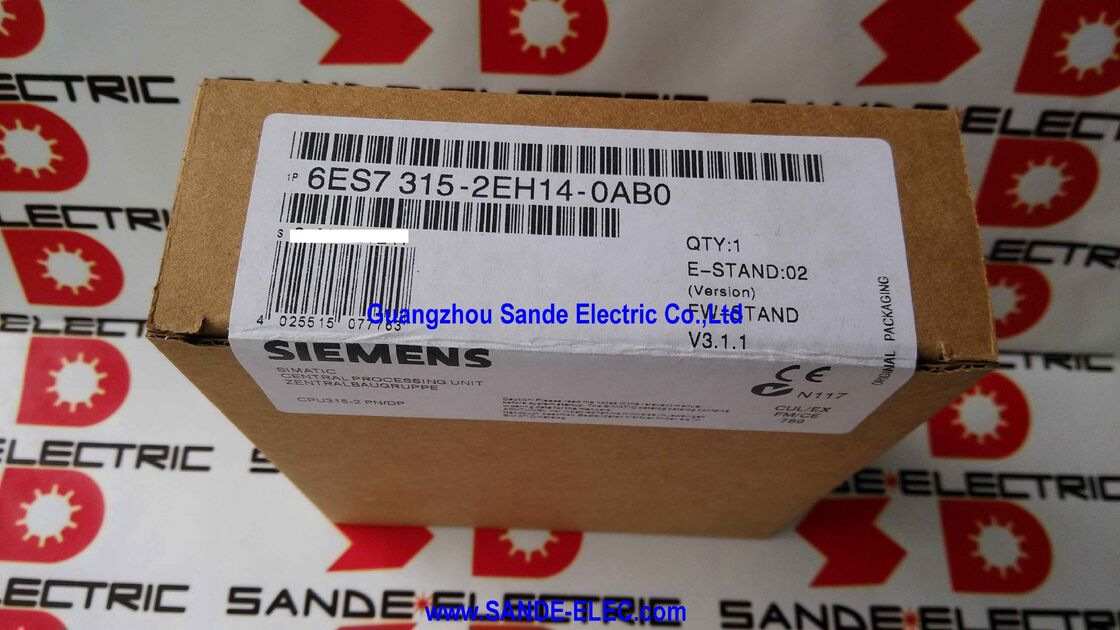

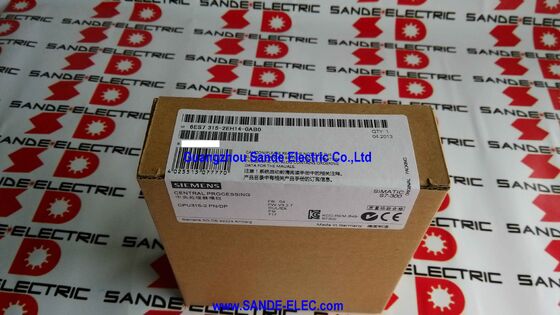

Đơn vị xử lý trung tâm 6ES7315-2EH14-0AB0 6ES7 315-2EH14-0AB0 6ES7315-2EH14-OABO

Siemens 6ES7315-2EH14-0AB0∙ SIMATIC S7-300 CPU 315-2 PN/DP ∙ 384KB Bộ nhớ làm việc, MPI/DP + PROFINET 2-Port Switch, PROFIBUS DP Master/Slave, PROFINET IO Controller/Device

Tổng quan

CácSiemens 6ES7315-2EH14-0AB0là CPU 315-2 PN/DP CPU S7-300 tầm trung bao gồm cả kết nối PROFIBUS DP và PROFINET vào một mô-đun duy nhất,làm cho nó trở thành trung tâm tự nhiên của một hệ thống tự động hóa phân tán cần trải dài cả hai thế giới cùng một lúc.

Với 384KB bộ nhớ làm việc và 0,05 microseconds mỗi hoạt động bit, it sits comfortably above the entry-level S7-300 CPUs and handles the logic complexity typical of medium-scale machine automation without the additional hardware cost of the higher-end CPU 317 or CPU 319 variants.

Đặc điểm xác định của biến thể phần cứng -2EH14 là kiến trúc giao diện kép: một giao diện xử lý giao tiếp PROFIBUS DP và MPI (kết nối với ổ đĩa, giá đỡ I / O phân tán,và các thiết bị lập trình thông qua bus trường đã được thiết lập), trong khi giao diện thứ hai cung cấp PROFINET qua Ethernet với một công tắc hai cổng tích hợp.

Chuyển đổi đó không phải là một chi tiết thẩm mỹ, nó cho phép CPU tham gia vào một vòng PROFINET hoặc topology chuỗi hoa hồng mà không cần chuyển đổi Ethernet bên ngoài, giảm số lượng phần cứng bảng điều khiển.

Hai thiết bị có thể được cắm trực tiếp vào các cổng PROFINET của CPU; một kết nối đi ngược dòng đến PROFINET master hoặc trạm làm việc kỹ thuật,và người khác tiếp tục hạ lưu đến thiết bị tiếp theo trong chuỗi.

PROFIBUS DP và PROFINET phục vụ các bộ phận khác nhau của cùng một thiết bị đồng thời là trường hợp sử dụng cốt lõi cho CPU này.

Một cài đặt điển hình có thể sử dụng PROFIBUS DP (thông qua giao diện 1) để giao tiếp với các ổ đĩa hiện có và các mô-đun I / O phân tán cũ hơn trước PROFINET,khi sử dụng PROFINET (thông qua giao diện 2) cho các trạm I / O từ xa ET 200SP mới hơn, ổ đĩa có khả năng PROFINET như SINAMICS G120, và cho lập trình và kết nối HMI qua mạng Ethernet của nhà máy.

Các thông số kỹ thuật chính

PROFIBUS DP Master và Slave ️ Hai vai trò trên một giao diện

Giao diện 1 của CPU 315-2 PN/DP xử lý cả MPI và PROFIBUS DP, và chế độ PROFIBUS DP có thể chạy trong hai vai trò riêng biệt có thể cùng tồn tại trong thiết kế hệ thống:

Đội trưởng DP:CPU bắt đầu trao đổi dữ liệu chu kỳ với tối đa 124 PROFIBUS DP nô lệ I / O mô-đun (ET 200M, ET 200S, ET 200B), ổ đĩa (SINAMICS, SIMODRIVE, biến tần bên thứ ba), các dụng cụ,và bất kỳ PROFIBUS DP slave nào khác.

Là master, CPU sở hữu thời gian bus, gán địa chỉ và chu kỳ thông qua dữ liệu quy trình của mỗi slave trên mỗi chu kỳ bus DP.

Tốc độ truyền dữ liệu PROFIBUS tối đa là 12 Mbit/s.

DP Slave (các tin tình báo phân tán):CPU có thể đồng thời hoạt động như một PROFIBUS DP slave cho một master cấp cao hơn.một phần bộ nhớ I / O của CPU được lập bản đồ như một giao diện nô lệ DP một bộ điều khiển chính đọc và ghi các khu vực bộ nhớ này để chỉ huy CPU và nhận báo cáo trạng thái, trong khi CPU chạy chương trình của riêng nó một cách độc lập.

Đây là mô hình "trí tuệ phân tán": nhiều nút CPU thông minh trong một dây chuyền sản xuất, mỗi nút quản lý phần riêng của máy móc,được phối hợp bởi một giám sát viên chủ nhân thông qua giao diện nô lệ PROFIBUS DP.

Profinet IO Controller và IO Device

Giao diện PROFINET tương tự hỗ trợ cả hai vai trò master (IO Controller) và slave (IO Device):

Người điều khiển IO:CPU điều khiển các thiết bị PROFINET IO ‡ các trạm I/O phân tán, các mô-đun I/O an toàn, ổ đĩa có khả năng PROFINET ‡ trao đổi dữ liệu quy trình chu kỳ.

Bộ điều khiển IO phân phối dữ liệu I / O đến hình ảnh quy trình của CPU để sử dụng trong chương trình điều khiển.

Thiết bị IO (thiết bị chia sẻ):CPU cũng xuất hiện như một thiết bị IO PROFINET cho một bộ điều khiển IO khác, với một khu vực xác định của bộ nhớ của riêng nó được lập bản đồ như giao diện thiết bị IO.Điều này cho phép kiến trúc điều khiển phân cấp nơi một giám sát PROFINET IO Controller phối hợp nhiều CPU, mỗi người cũng quản lý I / O cục bộ của riêng mình và điều khiển như một IO Controller.

Chức năng thiết bị chia sẻ đòi hỏi CPU phải ở phiên bản firmware V5.3 hoặc mới hơn.

Kiến trúc bộ nhớ và thẻ nhớ vi mô

CPU 315-2 PN / DP lưu trữ chương trình thực thi của nó trong bộ nhớ làm việc (384KB RAM tích hợp) và chương trình lưu của nó trong bộ nhớ tải.

Bộ nhớ tải trên CPU này được cung cấp độc quyền bởi Micro Memory Card (MMC) một thẻ nhớ flash độc quyền của Siemens được cắm vào khe cắm MMC chuyên dụng trên mặt trước của CPU.MMC không bao gồm với CPU và phải được đặt hàng riêng biệt.

MMC phục vụ ba chức năng: nó lưu trữ chương trình người dùng được sao chép vào bộ nhớ làm việc khi khởi động; nó giữ phần mềm cố định của CPU để cập nhật phần cứng;và nó phục vụ như một phương tiện lưu trữ dữ liệu DATA lưu trữ vào MMC (thông qua chức năng giữ lại của STEP 7 hoặc các hoạt động lưu trữ dữ liệu rõ ràng của S7) tồn tại các chu kỳ điện mà không cần pin.

CPU không có pin theo mặc định, có nghĩa là hành vi lưu trữ dữ liệu phụ thuộc vào MMC để lưu trữ không dễ bay hơi.

Kích thước MMC dao động từ 64KB đến 8MB, và kích thước thích hợp phụ thuộc vào độ dài chương trình người dùng và bất kỳ yêu cầu lưu trữ dữ liệu nào.

Một CPU 315-2 PN / DP chạy một chương trình máy đa trục phức tạp với các khối dữ liệu lớn có thể yêu cầu một MMC 512KB hoặc 2MB.

Ngôn ngữ lập trình và chuỗi công cụ STEP 7

CPU 315-2 PN/DP được cấu hình và lập trình bằng SIMATIC STEP 7 Professional (Classic) hoặc TIA Portal V13 trở lên.

Tất cả các ngôn ngữ lập trình tiêu chuẩn IEC 61131-3 đều được hỗ trợ:

LAD (Bản đồ thang)vàFBD (hình khối chức năng)là các ngôn ngữ đồ họa cho lập trình logic rời rạc, cả hai đều quen thuộc với các kỹ sư có nền tảng sơ đồ điện.

STL (danh sách tuyên bố)là ngôn ngữ cấp thấp dựa trên văn bản biên dịch thành trình chạy hiệu quả nhất cho các thói quen quan trọng về thời gian.

SCL (Ngôn ngữ điều khiển có cấu trúc)là một ngôn ngữ cấp cao có nguồn gốc từ Pascal cho toán học và thuật toán phức tạp.

CFC (Bản đồ chức năng liên tục)cung cấp một môi trường lập trình dựa trên kết nối đồ họa phù hợp với điều khiển liên tục và phối hợp ổ đĩa.

GRAPHhỗ trợ lập trình biểu đồ chức năng theo trình tự cho các trình tự máy từng bước với điều kiện chuyển đổi.

CPU cũng hỗ trợBảo mật chặn (mã hóa)thông qua quyền riêng tư khối S7, cho phép các nhà phát triển chương trình phân phối các khối FB / FC / DB dưới dạng mã hóa, chạy trên CPU nhưng không thể đọc được bởi người dùng cuối,bảo vệ các thuật toán kiểm soát độc quyền.

Câu hỏi thường gặp

Q1: CPU đòi hỏi một Micro Memory Card. MMC có kích thước nào phù hợp cho các ứng dụng điển hình?

Kích thước MMC phụ thuộc chủ yếu vào kích thước chương trình của người dùng và liệu việc lưu trữ dữ liệu trên thẻ có được lên kế hoạch hay không.Các chương trình có khối dữ liệu lớn, thư viện chức năng rộng lớn hoặc bộ sưu tập OB / FC / FB để phối hợp đa trục có thể yêu cầu 512KB hoặc lớn hơn.

Kích thước MMC không ảnh hưởng đến tốc độ thực thi chương trình working memory (384KB) giới hạn kích thước chương trình thời gian chạy, không phải MMC. Khi nghi ngờ,một 2MB hoặc 4MB MMC cung cấp biên độ thoải mái cho sự phát triển chương trình mà không bị phạt chi phí, vì sự khác biệt về giá là khiêm tốn.

Q2: CPU 315-2 PN / DP có thể thay thế CPU 315-2 DP (không có PROFINET) trong một hệ thống hiện có không?

CPU 315-2 PN / DP phù hợp với cùng một khe cắm đường ray S7-300 như các biến thể CPU 315 khác.

Chức năng chính PROFIBUS DP trên giao diện 1 tương thích ¢ các cấu hình PROFIBUS DP hiện có từ CPU thay thế có thể được nhập khẩu.Giao diện PROFINET 2 là bổ sung và không xung đột với cấu hình PROFIBUS. Kiểm tra tính tương thích chính là phần mềm cố định và phiên bản STEP 7: -2EH14 yêu cầu STEP 7 V5.5 SP4 hoặc mới hơn để hoạt động đầy đủ.

MMC hiện có từ CPU được thay thế nên được đánh giá nếu nó chứa một phiên bản phần mềm tương thích và chương trình người dùng phù hợp, nó có thể được chuyển; nếu không, một MMC mới được khuyến cáo.

Q3: CPU 315-2 PN/DP có thể điều khiển bao nhiêu thiết bị IO PROFINET như một IO Controller?

Số lượng tối đa chính xác của các thiết bị IO PROFINET cho mỗi bộ điều khiển IO được xác định bởi phiên bản firmware CPU và tổng số dữ liệu IO chu kỳ.

CPU 315-2 PN / DP hỗ trợ tối đa 16 kết nối hoạt động trên tất cả các giao thức đồng thời (bao gồm TCP / IP, ISO-on-TCP và UDP).

Trong thực tế, các thiết bị có thiết bị 10 ′′ 20 PROFINET IO (trạm ET 200SP, ổ đĩa) nằm trong phạm vi khả năng của CPU với lập kế hoạch kết nối thích hợp.Đối với các thiết bị đòi hỏi nhiều nút PROFINET IO hơn, CPU 319-3 PN/DP nên được đánh giá.

Câu 4: CPU có một máy chủ web tích hợp. Nó tiết lộ thông tin gì?

Máy chủ web tích hợp cung cấp một giao diện chẩn đoán truy cập trình duyệt hiển thị trạng thái CPU (chế độ hoạt động, thời gian chu kỳ quét, phiên bản firmware),Chẩn đoán module cho rack S7-300 và các module I/O của nó, và các kết nối truyền thông hoạt động.

Các trang web được xác định bởi người dùng tùy chỉnh có thể được triển khai đến máy chủ web thông qua STEP 7 để hiển thị giá trị quy trình, trạng thái báo động hoặc dữ liệu sản xuất trong trình duyệt mà không cần phần cứng HMI chuyên dụng.

Máy chủ web được truy cập thông qua địa chỉ IP của giao diện PROFINET và không yêu cầu cài đặt phần mềm bổ sung trên máy tính truy cập ngoài trình duyệt web tiêu chuẩn.

Q5: Sự khác biệt giữa -0AB0 và các sửa đổi phần cứng trước đây của CPU 315-2 PN / DP là gì?

Siemens sử dụng các chữ cái sửa đổi phần cứng (phần cuối của số đơn đặt hàng, ví dụ, -0AB0) để theo dõi các thay đổi kỹ thuật trong phần cứng vật lý trong khi duy trì khả năng tương thích phần mềm đầy đủ.

Phiên bản sửa đổi -0AB0 của CPU 315-2 PN/DP kết hợp các bản cập nhật cấp thành phần so với các phiên bản sửa đổi trước đó.

Từ quan điểm của người dùng, tất cả các sửa đổi phần cứng của CPU 315-2 PN / DP đều tương tự về chức năng và tương thích với phần mềm cùng một dự án STEP 7 chạy trên bất kỳ sửa đổi phần cứng nào.

Siemens ghi lại các thay đổi phần cứng trong hệ thống thông báo thay đổi sản phẩm (PCN), nhưng những thay đổi này không ảnh hưởng đến cấu hình hoặc chương trình của người dùng.
