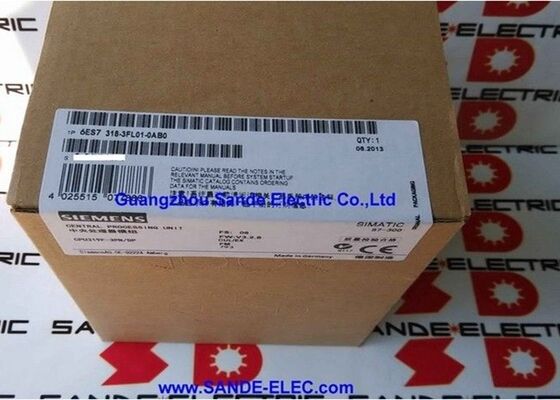

SIMATIC CENTRAL PROCESSING 6ES7318-3FL01-0AB0 6ES7 318-3FL01-0AB0 6ES7318-3FLO1-OABO

Siemens 6ES7318-3FL01-0AB0∙ SIMATIC S7-300 CPU 319F-3 PN/DP ∙ 2.5MB / MPI/DP + DP + PROFINET / An toàn / Isochronous / Micro Memory Card cần thiết

Trần của phạm vi CPU S7-300 và tại sao "F" quan trọng

CPU 319F-3 PN/DP nằm ở đầu của gia đình CPU SIMATIC S7-300.5MB bộ nhớ làm việc lớn nhất trong phạm vi với ba giao diện liên lạc độc lập bao gồm MPI / DP, PROFIBUS DP master / slave, và tích hợp PROFINET trong một mô-đun CPU duy nhất.

"F" là đặc điểm xác định phân biệt nó với CPU tiêu chuẩn 319-3 PN / DP.Nó chỉ định một bộ xử lý an toàn thất bại một được chứng nhận để thực hiện các chương trình an toàn được viết bằng STEP 7 Safety Advanced và F-FBs cùng với chương trình người dùng tiêu chuẩn. CPU 319F-3 PN / DP có thể thực hiện các chức năng thiết bị an toàn lên đến SIL 3 (IEC 61508) và PL e (ISO 13849) kết hợp với các thiết bị ngoại vi PROFIsafe F trên giao diện PROFIBUS DP hoặc PROFINET của nó.

For machine and process applications where functional safety is part of the original design — not added with hardwired safety relays after the fact — the F-CPU is the controller that handles both the standard machine logic and the certified safety logic from the same module.

Các thông số kỹ thuật chính

Ba giao diện ✓ Các kênh truyền thông độc lập

Cấu hình ba giao diện không phải là dư thừa cho cùng một mạng lưới, mỗi giao diện phục vụ một mục đích truyền thông khác nhau:

MPI/DP (1 giao diện):Chương trình truy cập thiết bị đầu cuối, kết nối HMI thông qua MPI hoặc hoạt động master / slave PROFIBUS DP.Trong các thiết bị mà CPU 319F-3 kết nối với cả bảng điều khiển (thông qua MPI) và mạng thiết bị thực địa PROFIBUS DP đồng thời, cả hai kết nối sử dụng giao diện duy nhất này.

PROFIBUS DP (2 giao diện):Một mạng DP PROFIBUS độc lập thứ hai.ổ đĩa trên một phân đoạn và các trạm I / O trên một khác giữ không giống như hồ sơ giao thông ra khỏi cùng một xe buýt và đơn giản hóa cách ly lỗi.

PROFINET (đối diện thứ ba):PROFINET IO dựa trên Ethernet, giao tiếp S7 qua Ethernet và kết nối SCADA / HMI qua Ethernet.Cổng PROFINET tích hợp loại bỏ sự cần thiết cho một mô-đun xử lý truyền thông CP 343-1 riêng biệt trong giá đỡ tiết kiệm một khe cắm và giảm sự phức tạp của hệ thống.

Chế độ đồng bộ ️ Thời gian chính xác cho các ứng dụng chuyển động

Chế độ đồng bộ trên CPU 319F-3 PN / DP đồng bộ hóa chu kỳ quét PLC với chu kỳ bus PROFIBUS DP hoặc PROFINET trong một mối quan hệ khóa pha.dữ liệu đầu vào được thu thập tại một giai đoạn được xác định chính xác của chu kỳ bus, chương trình được thực hiện, và đầu ra được truyền đi ở một giai đoạn xác định chính xác tất cả thời gian đến cùng một nguồn đồng hồ.và đo chính xác khi dữ liệu phải được thu thập ở một giai đoạn chu kỳ máy có thể tái tạo, thời gian xác định này loại bỏ việc thu thập dữ liệu trễ biến của hoạt động không đồng bộ tiêu chuẩn.

Câu hỏi thường gặp

Q1: Danh hiệu "F" có nghĩa là gì đối với CPU 319F-3 và nó khác với CPU tiêu chuẩn 319-3 như thế nào?

"F" xác định một CPU an toàn có khả năng thực hiện các chương trình an toàn bằng cách sử dụng STEP 7 Safety Advanced và Siemens F-FB.Chương trình an toàn chạy trong một môi trường chạy F được bảo vệ cùng với chương trình người dùng tiêu chuẩn, truy cập các thiết bị ngoại vi PROFIsafe F trên giao diện DP hoặc PROFINET.Nếu ứng dụng được cài đặt bao gồm chương trình an toàn, CPU 319F-3 là thay thế cần thiết; biến thể không phải F không thể thay thế.

Q2: Liệu PROFINET tích hợp có thay thế sự cần thiết của CP 343-1 trong kệ không?

Đúng vậy, giao diện PROFINET tích hợp của CPU 319F-3 PN/DP bao gồm hoạt động của bộ điều khiển PROFINET IO, giao tiếp S7 qua Ethernet,và kết nối HMI thông qua Ethernet các chức năng tương tự như CP 343-1 sẽ cung cấpMột CP 343-1 bổ sung không cần thiết cho các nhu cầu truyền thông PROFINET tiêu chuẩn của một CPU 319F-3 cài đặt.Điều này giải phóng một khe cắm kệ so với CPU 319-3 (không có tích hợp PROFINET) + CP 343-1 kết hợp.

Q3: Cần bao nhiêu dung lượng thẻ nhớ vi mô?

Capacity phụ thuộc vào kích thước chương trình. Siemens Micro Memory Card cho S7-300 có sẵn với dung lượng 64KB, 128KB, 512KB, 2MB, và 4MB.5MB bộ nhớ làm việc và một chương trình an toàn đầy đủ cùng với chương trình tiêu chuẩn, một MMC 4MB là thông số kỹ thuật thích hợp trong hầu hết các cấu hình. Xác nhận dung lượng cần thiết từ dự án sao lưu STEP 7 của hệ thống được cài đặt trước khi mua thẻ.

Q4: Có thể sử dụng chế độ đồng bộ trên cả PROFIBUS DP và PROFINET cùng một lúc không?

Đồng hồ chế độ đồng bộ bắt nguồn từ giao diện đồng bộ hóa được chọn PROFIBUS DP hoặc PROFINET. Cả hai giao diện không thể đồng thời là master đồng bộ trong cấu hình tiêu chuẩn;một giao diện cung cấp nguồn đồng hồ cho chu kỳ đồng bộ hóa. Khung khối tổ chức OB61 tiêu chuẩn trong STEP 7 quản lý việc thực hiện quét đồng thời liên quan đến chu kỳ giao diện được chọn.

Q5: 6ES7318-3FL01-0AB0 có nguồn gốc từ đâu?

Là một bộ phận dự phòng của Siemens, thông qua các kênh dịch vụ của Siemens (Siemens Industry Mall,Trung tâm dịch vụ) và thị trường phụ tùng CPU S7-300 ¥ các đại lý phụ tùng tự động hóa công nghiệp và các nhà cung cấp dư thừa được kiểm tra. Định nghĩa CPU 319F (bảo vệ không bị hỏng) là một lớp chứng nhận cụ thể; xác nhận chỉ định F từ nhãn của đơn vị được lắp đặt trước khi chấp nhận thay thế.Một CPU tiêu chuẩn 319-3 không thể thay thế trong một ứng dụng an toàn.
