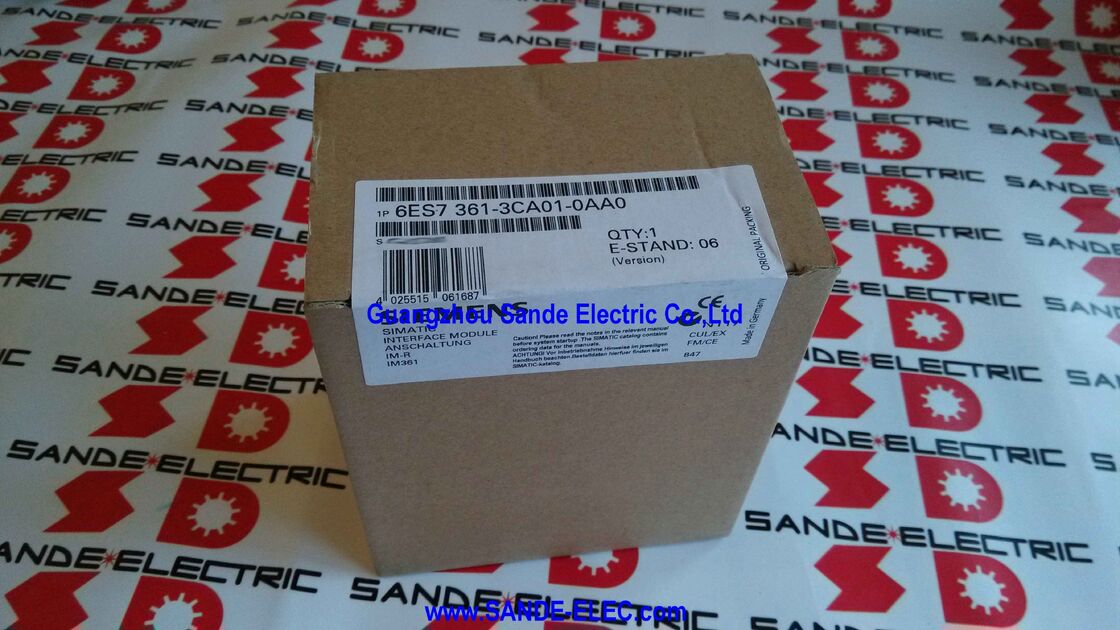

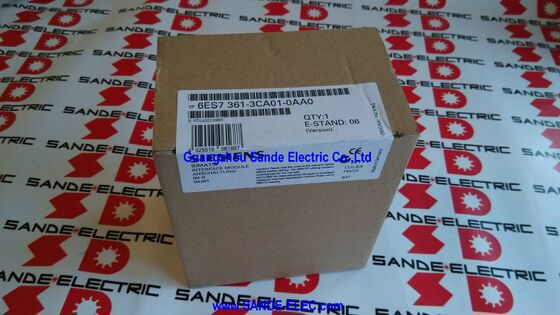

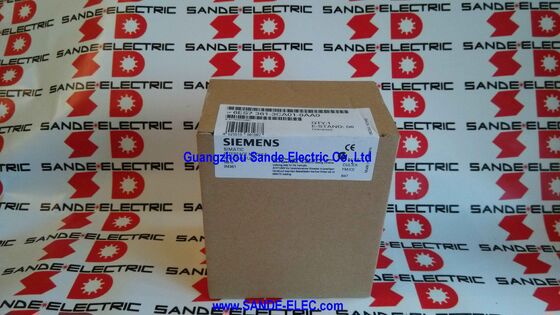

Mô-đun giao diện SIMATIC 6ES7361-3CA01-0AA0 6ES7 361-3CA01-0AA0 6ES7361-3CAO1-OAAO

Siemens 6ES7361-3CA01-0AA0∙ SIMATIC S7-300 IM 361 ∙ Expansion Rack Receive Interface Module, 24VDC, K-Bus Pass-Through, 0.8A Backplane, Max 10m Cable

Tổng quan

CácSiemens 6ES7361-3CA01-0AA0là IM 361 ¢ mô-đun giao diện nhận được lắp đặt trong giá đỡ mở rộng S7-300 để hoàn thành liên kết được thiết lập bởi IM 360 trong giá đỡ trung tâm.Mỗi cấu hình nhiều giá đỡ S7-300 được xây dựng xung quanh việc ghép nối IM 360/361 cần ít nhất một trong những: một IM 361 cho mỗi thùng mở rộng,nhận dữ liệu được gửi từ IM 360 của giá treo trung tâm và làm cho bộ bus nền S7-300 bao gồm cả K-Bus quan trọng có sẵn cho mọi mô-đun được lắp đặt trong giá treo mở rộng.

Khả năng K-Bus là điều cơ bản phân biệt cặp IM 360/361 với cặp mở rộng IM 365 đơn giản hơn. but it deliberately does not route the K-Bus — which means function modules (FMs) and certain communication processors that communicate with the CPU via the K-Bus cannot be installed in an IM 365 expansion rack.

Ngược lại, IM 361 định tuyến toàn bộ K-Bus vào giá đỡ của nó, cung cấp cho mọi mô-đun được cài đặt bao gồm FM để điều khiển vị trí, điều khiển PID, đếm,và điều khiển máy quay ️ truy cập đầy đủ vào bus truyền thông của CPUĐối với các kiến trúc sư hệ thống cần phân phối các mô-đun chức năng trên nhiều giá đỡ, IM 361 là con đường duy nhất.

Các thông số kỹ thuật chính

Kiến trúc ba giá đỡ IM 360 + Ba IM 361 đơn vị

Kiến trúc đa giá đỡ S7-300 với IM 360/361 hỗ trợ tối đa bốn giá đỡ tổng cộng một giá đỡ trung tâm ( giá đỡ 0, với IM 360) và tối đa ba giá đỡ mở rộng ( giá đỡ 1, 2 và 3,mỗi người với một IM 361).

Cáp kết nối (6ES7368-3BB01-0AA0 hoặc tương tự, bán riêng) kết nối IM 360 với IM 361 đầu tiên và nếu cần rack mở rộng thứ hai và thứ ba,tiếp theo IM 361 đơn vị daisy-chain từ trước đó mỗi IM 361 chấp nhận dữ liệu đến từ module phía trên và truyền nó đến IM 361 phía dưới trong rack tiếp theo, trong khi đồng thời cung cấp cho nền của rack mở rộng địa phương.

Khoảng cách cáp tối đa 10 mét giữa các mô-đun giao diện xác định sự tách biệt vật lý giữa các giá đỡ.mỗi tủ chứa một giá đỡ S7-300, giới hạn 10 mét cho phép các giá đỡ được phân bố trên một dấu chân máy có kích thước hợp lý.

Đối với các khoảng cách vật lý lớn hơn ¢ khi bộ điều khiển cần đến một bảng điều khiển từ xa cách xa hơn 10 mét ¢ PROFIBUS DP hoặc PROFINET phân tán I/O (ET 200M,ET 200SP) là giải pháp thích hợp hơn là mở rộng mô-đun giao diện đa giá đỡ.

24V DC nguồn điện bên ngoài độc lập với cáp nối

IM 361 yêu cầu nguồn điện đồng thời 24V riêng, được kết nối trực tiếp với các đầu cuối điện của nó trong giá đỡ mở rộng không bắt nguồn từ hoặc thông qua cáp kết nối từ IM 360 của giá đỡ trung tâm.

Sự độc lập này có một lợi thế thực tế: nguồn cung cấp điện của mỗi giá đỡ mở rộng có thể được điều khiển độc lập và giá đỡ mở rộng có thể được tắt để bảo trì (thay đổi các mô-đun,thêm dây dẫn) trong khi giá đỡ trung tâm với CPU tiếp tục chạy nếu ứng dụng cho phép.

Nguồn điện 24V DC cho IM 361 cũng cung cấp nguồn điện bus phía sau cho các mô-đun được lắp đặt trong giá đỡ mở rộng8Một giới hạn dòng điện nền là tổng dòng có sẵn cho tất cả các mô-đun trong giá đỡ mở rộng đó kết hợpTrong một rack của các mô-đun tín hiệu kỹ thuật số, điều này hiếm khi là một hạn chế.

Trong một giá đỡ chứa các mô-đun chức năng đặc biệt có dòng điện cao, ngân sách hiện tại của mặt sau nên được kiểm tra so với tổng mức tiêu thụ hiện tại của tất cả các mô-đun được lắp đặt.

Tình trạng và lỗi của đèn LED

IM 361 cung cấp hai chỉ báo trạng thái trên mặt trước của nó:

SF LED (System Fault)Ánh sáng khi cáp kết nối từ mô-đun phía trước (IM 360 hoặc trước đó là IM 361) bị mất, khi mô-đun phía trước bị tắt điện hoặc khi CPU ở trạng thái POWER OFF.

Tình trạng SF LED trực tiếp phản ánh tình trạng liên kết với mô-đun phía trên một đèn SF LED bật có nghĩa là giá đỡ mở rộng đã mất kết nối với CPU.

Đèn LED 5VDC (màu xanh):Chỉ ra rằng nguồn cung logic nội bộ 5V cho bus backplane S7-300 có mặt và theo thông số kỹ thuật trong giá mở rộng.Đèn LED này xác nhận backplane được cung cấp năng lượng và sẵn sàng để cung cấp các mô-đun lắp đặt trong giá đỡ mở rộng.

Câu hỏi thường gặp

Q1: Một CPU S7-300 duy nhất có thể sử dụng cả IM 361 (trong cấu hình IM 360/361) và IM 365 cùng một lúc không?

Không. Mỗi CPU S7-300 hỗ trợ một cấu hình giao diện mở rộng hoặc một IM 360 (gửi đến tối đa ba module nhận IM 361), hoặc một cặp IM 365.

Hai loại giao diện này không thể được trộn trong cùng một trạm S7-300.

Sự lựa chọn giữa IM 365 đơn giản hơn (chi phí thấp hơn, một giá đỡ, không có K-Bus) và cặp IM 360/361 đầy đủ (chi phí cao hơn, tối đa ba giá đỡ, K-Bus đầy đủ) phải được thực hiện tại thời điểm thiết kế hệ thống.

Q2: Các mô-đun chức năng như mô-đun FM 355 PID có thể được lắp đặt trong một giá mở rộng IM 361 không?

Vâng đây là lý do chính để chọn IM 361 so với IM 365 đơn giản hơn. IM 361 định tuyến K-Bus (C-Bus) đến giá đỡ mở rộng, cho phép các mô-đun chức năng tiếp cận giao tiếp trực tiếp với CPU.

FM như FM 355 (kiểm soát nhiệt độ), FM 350 (đếm), FM 351 (định vị),và FM 352 (điều khiển máy quay điện tử) đều yêu cầu giao tiếp K-Bus và có thể hoạt động bình thường trong giá đỡ mở rộng IM 361Điều tương tự cũng áp dụng cho một số bộ xử lý truyền thông với chức năng K-Bus.

Lưu ý rằng cấu hình phần cứng STEP 7 phải phản ánh chính xác vị trí vật lý của mỗi FM trong chương trình địa chỉ rack.

Q3: IM 361 yêu cầu nguồn điện bên ngoài 24VDC. Nguồn này có được bao gồm trong mô-đun hay phải được cung cấp riêng biệt?

Nguồn cung cấp điện 24V DC không được bao gồm với IM 361 nó là một nguồn cung cấp điện từ trường phải được cung cấp trong giá mở rộng.Một mô-đun cung cấp điện SIMATIC PS 307 (được lắp đặt trong giá đỡ mở rộng bên trái của IM 361) là giải pháp tiêu chuẩn của Siemens, chuyển đổi dòng điện AC thành 24V DC cho cả IM 361 và các mô-đun trong giá mở rộng.nguồn cung cấp bảng điều khiển DC 24V hiện có có thể cung cấp năng lượng trực tiếp cho các đầu cuối điện của IM 361 nếu có dung lượng đầy đủ.

Q4: Cáp kết nối nào được sử dụng giữa IM 360 và IM 361, và có độ dài nào?

Cáp kết nối cho cặp IM 360/361 được đặt riêng với số danh mục 6ES7368-3BB01-0AA0 (1m), 6ES7368-3BC51-0AA0 (2,5m) hoặc các chỉ định tương tự cho các chiều dài khác lên đến 10m.

Cáp có một cấu hình kết nối cụ thể kết hợp với cổng giao diện cáp của IM 360 và IM 361.

Chiều dài cáp tối đa cho phép giữa hai mô-đun giao diện (IM 360 đến IM 361, hoặc IM 361 đến IM 361) là 10 mét ‡ đây là giới hạn điện cứng, không phải là khuyến nghị.

Q5: Ngày loại bỏ dần là tháng 1 năm 2023.

Việc loại bỏ dần dần (PM400) có nghĩa là Siemens bắt đầu loại bỏ sản phẩm khỏi bán hàng hoạt động, không phải nó ngay lập tức không còn có sẵn.Các sản phẩm thường vẫn có thể được mua từ Siemens và các nhà phân phối được ủy quyền trong một giai đoạn chuyển tiếp sau ngày loại bỏ dần, với sự sẵn có phụ thuộc vào tồn kho.

Sau khi tồn kho Siemens cạn kiệt, thị trường dư thừa công nghiệp tiếp tục cung cấp các đơn vị đã sử dụng và được cải tạo.với Siemens khuyến cáo di chuyển đến SIMATIC S7-1500.

Đối với bảo trì các thiết bị S7-300 nhiều giá đỡ hiện có, cả IM 360 và IM 361 vẫn là các bộ phận thay thế hợp lệ trong tương lai gần.
