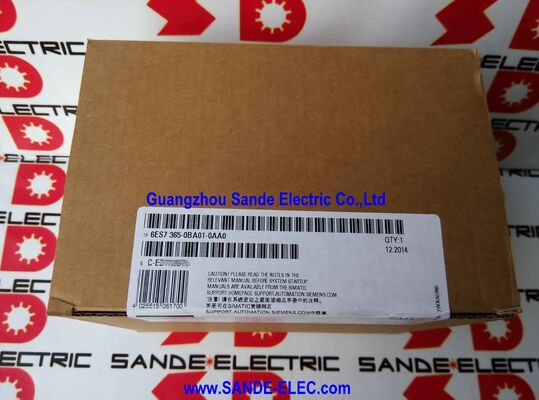

Mô-đun giao diện 6ES7365-0BA01-0AA0 6ES7 365-0BA01-0AA0 6ES7365-OBAO1-OAAO

Siemens 6ES7365-0BA01-0AA0∙ SIMATIC S7-300 IM 365 ∙ Expansion Rack Interface Module Pair, 1m Cable kết nối, Không có K-Bus, 1.2A Power Supply, 40×125×120mm

Tổng quan

CácSiemens 6ES7365-0BA01-0AA0là IM 365 cặp mô-đun giao diện cho phép một hệ thống SIMATIC S7-300 phát triển vượt ra ngoài giới hạn rack duy nhất của nó.và các mô-đun truyền thông bên cạnh CPU và nguồn cung cấp điện.

Khi một máy hoặc quy trình yêu cầu nhiều điểm I / O hoặc các mô-đun chức năng bổ sung hơn một giá đỡ cung cấp, IM 365 thu hẹp khoảng cách: hai khe cắm mô-đun một trong giá đỡ trung tâm,một trong rack mở rộng trở thành con đường dữ liệu giữa hai rack, hiệu quả mở rộng các vị trí mô-đun có sẵn của PLC.

Việc giao phối là một trong những cải tiến kỹ thuật thực tế của IM 365.

Thay vì đặt hai mô-đun giao diện riêng biệt và mua một cáp kết nối, 6ES7365-0BA01-0AA0 được cung cấp như một bộ phù hợp với nhà máy: mô-đun IM 365 gửi (đối với rack 0),Mô-đun nhận IM 365 (đối với rack 1)Các mô-đun được thử nghiệm trong nhà máy như một cặp, cáp được tích hợp thay vì một đầu nối riêng biệt,và đưa vào sử dụng chỉ đơn giản là một vấn đề của việc cài đặt một mô-đun trong mỗi giá đỡ.

Chiều dài cáp là 1m , có nghĩa là hai giá đỡ phải được lắp đặt trong vòng 1m với nhau, thường trong cùng một tủ hoặc trên các phần đường ray DIN liền kề.

Các thông số kỹ thuật chính

Không có K-Bus Routing Các hạn chế thiết kế quan trọng

Đặc điểm kỹ thuật quan trọng nhất của IM 365 là đặc điểm mà nó thiếu: nó không định tuyến bus liên lạc của S7-300 (K-Bus hoặc C-Bus) đến giá mở rộng.

Đây không phải là một sự giám sát, đó là một lựa chọn kiến trúc có chủ ý xác định vị trí của IM 365 trong phân cấp mở rộng S7-300.

Xe buýt truyền thông (K-Bus) là kênh mà qua đó một số mô-đun S7-300 ¢ các mô-đun chức năng (FM) và bộ xử lý truyền thông (CP) ¢ liên lạc trực tiếp với CPU.

Ví dụ, mô-đun điều khiển SIMATIC FM 355 PID trao đổi dữ liệu với CPU qua K-Bus; mô-đun định vị FM 351 cũng làm như vậy.

Các mô-đun này yêu cầu K-Bus hoạt động. Khi chúng được lắp đặt trong một giá đỡ được kết nối bởi một IM 365, K-Bus không đạt được chúng.và họ không thể liên lạc với CPU làm cho việc cài đặt của họ trong giá đỡ mở rộng không thể.

Mô-đun giao diện thay thế cặp IM 360/361 (gửi: 6ES7360-3AA01-0AB0, nhận:6ES7361-3CA01-0AB0) ?? định tuyến K-Bus đến giá đỡ mở rộng và cho phép FM và CP được cài đặt trong giá đỡ mở rộng.

Sự đánh đổi là cặp 360/361 đắt hơn và lớn hơn về mặt vật lý, và cáp không được gắn vĩnh viễn.

Đối với hầu hết các yêu cầu mở rộng của S7-300 - thêm nhiều mô-đun đầu vào và đầu ra kỹ thuật số, nhiều mô-đun tương tự, dung lượng lớn hơn cho các mô-đun tín hiệu tiêu chuẩn - đơn giản hơn của IM 365.kiến trúc chi phí thấp hơn là hoàn toàn đầy đủ.

Ngân sách năng lượng 1.2A tổng cộng, 0.8A mỗi giá đỡ

IM 365 cung cấp nguồn cung cấp điện cho bus mô-đun của giá đỡ mở rộng, được rút từ nguồn cung cấp điện của giá đỡ trung tâm thông qua giao diện.

Tổng dòng có sẵn thông qua IM 365 là 1,2A ở điện áp nền trong đó không quá 0,8A có thể được tiêu thụ bởi các mô-đun trong mỗi giá đỡ riêng lẻ.Ngân sách năng lượng này hạn chế số lượng và loại mô-đun có thể được lắp đặt trong giá đỡ mở rộng.

Hầu hết các mô-đun tín hiệu kỹ thuật số tiêu chuẩn S7-300 tiêu thụ 80-110mA từ nguồn cấp 5V nền.Một rack mở rộng với tám mô-đun đầu vào hoặc đầu ra kỹ thuật số 16 kênh tiêu chuẩn sẽ thu hút khoảng 640 880mA ở giới hạn trên của những gì IM 365 có thể cung cấp.

Đối với các mô-đun có dòng điện cao hơn (một số mô-đun tương tự hoặc các mô-đun chức năng đặc biệt hấp thụ nhiều dòng điện hơn), dòng điện phía sau của kệ mở rộng phải được tổng cộng và xác minh so với 0.8A giới hạn trước khi cấu hình được hoàn thành.

Khi ngân sách năng lượng của giá đỡ mở rộng tiếp cận giới hạn của IM 365, kỹ sư nên xem xét việc hạn chế số lượng module,chia trạm thành hai giá đỡ nhỏ hơn (không thể với IM 365 chỉ hỗ trợ một giá đỡ mở rộng), hoặc nâng cấp lên một mô-đun cung cấp điện riêng biệt trong giá đỡ mở rộng.

Thay thế IM 360/361 khi IM 365 không đủ

Sự giới hạn của IM 365 đối với một giá đỡ mở rộng và việc loại trừ định tuyến K-Bus là các yếu tố quyết định xem IM 365 hoặc IM 360/361 là sự lựa chọn đúng đắn cho một ứng dụng nhất định.

Một khuôn khổ quyết định đơn giản:

Sử dụngIM 365khi: Chỉ cần một giá đỡ mở rộng, tất cả các mô-đun trong giá đỡ mở rộng là các mô-đun tín hiệu tiêu chuẩn (không có FM hoặc CPs), và tải lượng dòng điện nền kết hợp nằm trong giới hạn 0,8A mỗi giá đỡ.

Sử dụngIM 360/361khi: Cần nhiều hơn một giá đỡ mở rộng (IM 360/361 hỗ trợ tối đa ba giá đỡ mở rộng), các mô-đun chức năng hoặc bộ xử lý truyền thông phải được lắp đặt trong giá đỡ mở rộng,hoặc các yêu cầu hiện tại phía sau vượt quá khả năng cung cấp của IM 365.

Thiết kế một cặp, một giá đỡ, không có K-Bus của IM 365 được phù hợp chính xác với các ứng dụng mở rộng I / O đơn giản, đại diện cho phần lớn nhu cầu mở rộng của S7-300.

Đối với các ứng dụng đó, nó cung cấp tất cả mọi thứ cần thiết với chi phí thấp hơn và cài đặt đơn giản hơn so với giải pháp IM 360/361 đầy đủ.

Câu hỏi thường gặp

Q1: Một CPU S7-300 có thể sử dụng cả IM 365 và IM 360/361 cùng một lúc không?

Không. CPU S7-300 hỗ trợ một cấu hình giao diện mở rộng hoặc một cặp IM 365 (một giá đỡ mở rộng) hoặc một mô-đun gửi IM 360/361 với tối đa ba mô-đun nhận IM 361.Các loại giao diện này không thể được trộn trong cùng một trạm S7-300.

Sự lựa chọn giữa hai phải được thực hiện trong quá trình thiết kế hệ thống, và cấu hình phần cứng trong HW Config của STEP 7 phải phản ánh loại giao diện được cài đặt thực tế.

Q2: Số lượng tối đa các mô-đun tín hiệu có thể được lắp đặt trong giá mở rộng IM 365 là bao nhiêu?

Cửa rack mở rộng có thể chứa tối đa 8 mô-đun tín hiệu (tối đa giống như cửa rack trung tâm), tùy thuộc vào ngân sách hiện tại phía sau 0,8A cho cửa rack mở rộng.

Số lượng mô-đun thực tế phụ thuộc vào mức tiêu thụ hiện tại của mỗi mô-đun được lắp đặt. Một rack gồm tám mô-đun I/O kỹ thuật số tiêu chuẩn 16 kênh thường nằm trong ngân sách.một rack của các mô-đun với mức tiêu thụ điện năng cao hơn có thể được giới hạn ở ít vị trí hơn.

Công cụ cấu hình phần cứng STEP 7 sẽ báo hiệu lỗi cấu hình nếu tổng dòng vượt quá nguồn cung có sẵn.

Q3: Cáp kết nối được gắn vĩnh viễn. Điều gì sẽ xảy ra nếu cáp bị hỏng?

Cáp kết nối 1m không thể thay thế từ trường ̇ nó là một phần không thể thiếu của cặp mô-đun IM 365. Nếu cáp bị hỏng (đã cắt, nghiền nát hoặc đầu nối bị hỏng),toàn bộ cặp IM 365 phải được thay thế.

Đây là một cân nhắc bảo trì khi lập kế hoạch tuyến đường cáp giữa các giá đỡ: cáp nên được tuyến đường thông qua ống dẫn cáp bảo vệ nó khỏi hư hỏng cơ học,với vòng lặp dịch vụ đủ để cho phép kéo rack về phía trước để bảo trì mà không căng dây cáp.

Q4: Cửa rack mở rộng IM 365 có thể là một loại rack khác của S7-300 (ví dụ: một đường ray chiều dài khác)?

Thang mở rộng có thể là bất kỳ đường ray lắp đặt tiêu chuẩn S7-300, bao gồm các đường ray có chiều dài khác nhau so với đường ray trung tâm.Các IM 365 nhận mô-đun lắp đặt trong khe cắm bên trái nhất của kệ lắp đặt rack mở rộng, và các khe còn lại có sẵn cho các mô-đun tín hiệu.

Thang mở rộng đòi hỏi một mô-đun cung cấp điện riêng S7-300 (dòng PS 307) nếu các mô-đun trong thang mở rộng lấy năng lượng từ mạng lưới 2A năng lượng được cung cấp thông qua kết nối IM 365 có thể đủ cho nhu cầu năng lượng phía sau mà không có một PS riêng biệt trong giá mở rộng, tùy thuộc vào hỗn hợp module.

Q5: Việc mở rộng IM 365 có ảnh hưởng đến thời gian quét S7-300 và có bất kỳ hạn chế chức năng nào đối với các mô-đun trong thùng mở rộng không?

Việc bổ sung rack mở rộng thông qua IM 365 sẽ thêm một lượng nhỏ vào chu kỳ quét CPU. CPU phải bao gồm I / O mở rộng trong mỗi quét.Thời gian chu kỳ bổ sung này thường không đáng kể cho các ứng dụng tiêu chuẩn.

Hạn chế chức năng là giới hạn K-Bus:FMs (module chức năng) và CPs (dữ liệu xử lý truyền thông) đòi hỏi giao tiếp K-Bus với CPU không thể được cài đặt trong giá đỡ mở rộng IM 365 và sẽ không hoạt động chính xác ở đó.

Các mô-đun tín hiệu kỹ thuật số và tương tự tiêu chuẩn (SM 321/322/323/331/332/334 series) không có hạn chế như vậy và hoạt động bình thường trong giá mở rộng.
