Siemens 6FC211-0BA01-0AA4 | SINUMERIK ADI4 — Giao diện ổ đĩa tương tự cho 4 trục qua PROFIBUS DP, đầu vào 24V DC, đầu ra điểm đặt tương tự ±10V, Bộ mã hóa TTL/SSI, Phiên bản D

Tổng quan

Siemens 6FC211-0BA01-0AA4 là ADI4 (Giao diện ổ đĩa tương tự cho 4 trục), được sản xuất bởi đơn vị sản xuất chuyên dụng CNC của Siemens tại Nam Kinh, Trung Quốc. Là Phiên bản D của phần cứng ADI4, mô-đun này đại diện cho một bản sửa đổi trưởng thành trong vòng đời sản phẩm, kết hợp các cải tiến thiết kế tích lũy trong khi vẫn duy trì khả năng tương thích chức năng và phần mềm đầy đủ với đặc tả SINUMERIK ADI4.

Vai trò kỹ thuật của ADI4 giải quyết một thách thức tích hợp dai dẳng trong việc nâng cấp máy công cụ CNC và các cài đặt lai: CNC SINUMERIK giao tiếp với các ổ đĩa servo và trục chính qua PROFIBUS DP bằng các thông báo giao thức kỹ thuật số, nhưng một lượng lớn bộ khuếch đại servo tương tự đã được lắp đặt — bao gồm cả dòng SIMODRIVE 611 tương tự được triển khai rộng rãi và nhiều bộ khuếch đại servo của bên thứ ba — chỉ chấp nhận lệnh tốc độ dưới dạng tín hiệu điện áp tương tự ±10V.

Nếu không có ADI4, nhà thiết kế hệ thống sẽ phải đối mặt với việc thay thế tất cả các ổ đĩa (chi phí cao, thời gian ngừng hoạt động kéo dài) hoặc từ bỏ CNC hiện đại (mất khả năng lập trình và các tính năng chẩn đoán). ADI4 loại bỏ lựa chọn này.

Được kết nối như một thiết bị slave PROFIBUS DP trên bus đẳng cự, mô-đun nhận điểm đặt tốc độ kỹ thuật số từ CNC mỗi chu kỳ bus, chuyển đổi chúng thành điện áp tương tự ±10V tại bốn kênh đầu ra của nó và đồng thời đọc phản hồi bộ mã hóa tăng dần hoặc SSI từ mỗi trục.

Dữ liệu bộ mã hóa được xử lý nội bộ, đóng gói vào các khung thông báo theo cấu hình PROFIDrive và trả về CNC qua PROFIBUS — cung cấp cho bộ điều khiển CNC các giá trị thực về vị trí và vận tốc theo thời gian thực ở dạng kỹ thuật số, ngay cả khi các ổ đĩa vật lý là tương tự.

Đối với CNC, ADI4 hiển thị bốn trục servo kỹ thuật số; đối với các ổ đĩa, nó hiển thị bốn tín hiệu lệnh tương tự ±10V thông thường. Cả hai bên đều thấy giao diện mà họ mong đợi.

Thông số kỹ thuật chính

Phần cứng Phiên bản D — Ý nghĩa thực tế

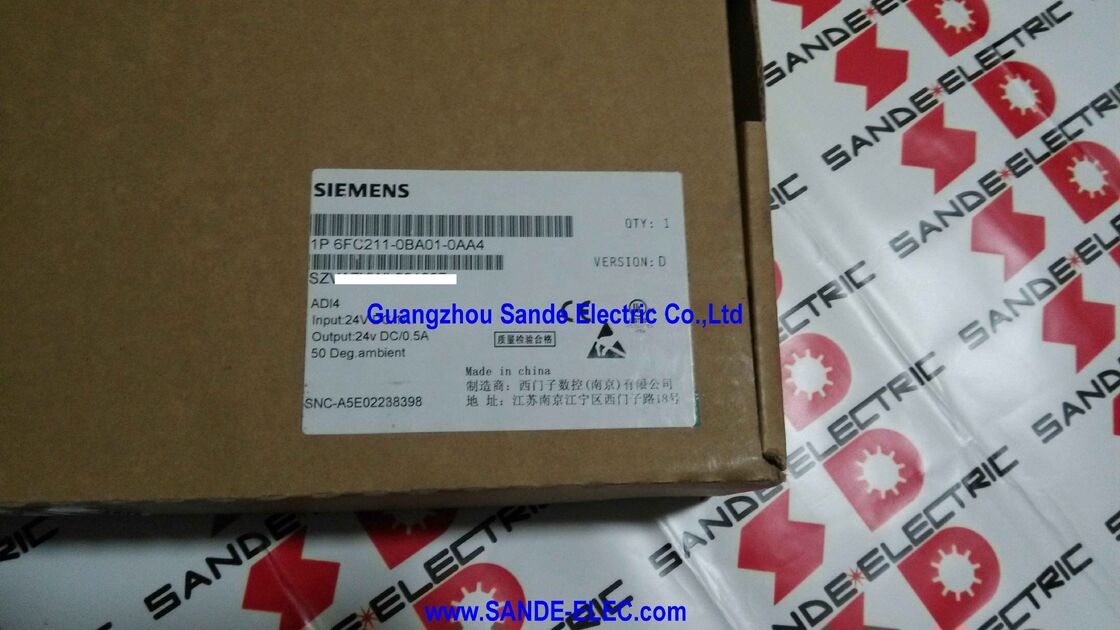

Nhãn "VERSION: D" trên nhãn sản phẩm xác định phiên bản sửa đổi phần cứng của đơn vị ADI4 này. Siemens sử dụng các chữ cái phiên bản tuần tự (A, B, C, D...) để theo dõi các thay đổi trong thiết kế phần cứng vật lý — cập nhật thành phần, sửa đổi bố cục PCB hoặc cải tiến sản xuất — trong khi đặc tả chức năng và giao diện phần mềm vẫn nhất quán giữa các phiên bản.

Phiên bản D của ADI4 là một bản sửa đổi giai đoạn cuối, hưởng lợi từ sự trưởng thành của thiết kế.

Các phiên bản phần cứng ban đầu của bất kỳ mô-đun điều khiển chuyển động nhúng nào có thể có các lỗi liên quan đến các trường hợp hoạt động cụ thể, dung sai thành phần hoặc hiệu suất EMC trong các điều kiện lắp đặt nhất định. Các phiên bản sau này giải quyết những vấn đề này thông qua các thay đổi phần cứng có mục tiêu.

Các đơn vị Phiên bản D có nguồn gốc từ các lô sản xuất thời kỳ này đại diện cho một nền tảng phần cứng đáng tin cậy, được đặc trưng tốt để lắp đặt hoặc thay thế máy.

Từ góc độ của kỹ sư vận hành, tất cả các phiên bản phần cứng ADI4 đều được cấu hình giống hệt nhau thông qua SINUMERIK Toolbox hoặc SIMOTION SCOUT — chữ cái phiên bản không thay đổi bất kỳ cài đặt tham số, bước cấu hình PROFIBUS hoặc quy trình gán trục nào.

PROFIBUS DP đẳng cự — Yêu cầu không thể thương lượng

Một yêu cầu phải được hiểu rõ trước khi chỉ định ADI4: nó hoạt động độc quyền trên PROFIBUS DP đẳng cự (đồng bộ), không phải trên phân đoạn DP không đồng bộ tiêu chuẩn.

PROFIBUS DP tiêu chuẩn hoạt động với thời gian giữa các chu kỳ thay đổi — bộ điều khiển chính thăm dò các thiết bị slave nhanh nhất có thể, nhưng thời gian bắt đầu chính xác của mỗi chu kỳ bus thay đổi một chút.

Sự thay đổi này không liên quan đến các mô-đun I/O nhưng lại gây tử vong cho việc điều khiển servo: CNC phải biết chính xác thời điểm điểm đặt tốc độ được áp dụng và thời điểm giá trị thực của bộ mã hóa được ghi lại, nếu không bộ điều khiển vận tốc và vị trí của nó không thể hoạt động với băng thông và độ cứng cần thiết cho việc gia công.

PROFIBUS DP đẳng cự thực thi thời gian chu kỳ bus cố định, lặp lại (Tdp) được đồng bộ hóa với chu kỳ điều khiển vị trí nội bộ của CNC.

Mọi thiết bị trên bus — bao gồm cả ADI4 — truyền và nhận trong các khe thời gian xác định trong mỗi khoảng thời gian Tdp.

ADI4 áp dụng điểm đặt kỹ thuật số nhận được vào đầu ra tương tự của nó tại một điểm cố định trong mỗi chu kỳ và ghi lại trạng thái bộ đếm bộ mã hóa tại cùng một điểm cố định, cung cấp cho CNC một đường dẫn phản hồi nhất quán, có độ trễ đã biết.

Tdp tối thiểu được ADI4 hỗ trợ là 2ms — cho phép vòng lặp điều khiển vị trí chạy ở tần số lên tới 500Hz.

Đối với hầu hết các ứng dụng phay, tiện và mài thông thường, điều này hoàn toàn đầy đủ.

Chế độ PROFIBUS DP đẳng cự được kích hoạt và cấu hình thông qua các công cụ khởi động SINUMERIK hoặc cấu hình DP đồng bộ của STEP 7/TIA Portal.

Đầu ra tương tự và đầu vào bộ mã hóa — Chi tiết kết nối

Đầu ra tương tự (đầu nối X3): Bốn kênh đầu ra tương tự ±10V DC kết nối với đầu vào tham chiếu tốc độ (đầu cuối Nset hoặc ±10V) của mỗi ổ đĩa trục. Cáp phải là loại xoắn đôi có bọc chống nhiễu, với lớp bọc được nối đất tại thanh ray PE của tủ điều khiển.

Việc định tuyến cáp tín hiệu tương tự tránh xa cáp nguồn là rất cần thiết để ngăn chặn nhiễu cảm ứng trên tín hiệu điện áp mức thấp — ngay cả 10–20mV nhiễu trên điểm đặt ±10V cũng đại diện cho lỗi vận tốc 0,1–0,2% ở tốc độ tối đa, điều này tích lũy trong vòng lặp vị trí theo thời gian.

Đầu vào bộ mã hóa (đầu nối X4-1, X4-2, X5-1, X5-2): Mỗi đầu nối đầu vào bộ mã hóa trong số bốn đầu nối đều chấp nhận bộ mã hóa tăng dần TTL (5V vi sai, RS422) hoặc bộ mã hóa tuyệt đối SSI.

Đầu ra nguồn 24V DC của mô-đun (24V / 0.5A) cấp nguồn cho bộ mã hóa thông qua cùng một đầu nối — loại bỏ nhu cầu về nguồn cung cấp bộ mã hóa 24V riêng biệt trên các trục sử dụng bộ mã hóa HTL 24V với khả năng điều chỉnh mức tín hiệu phù hợp, mặc dù bộ mã hóa 5V RS422 lấy nguồn từ nguồn 5V nội bộ của mô-đun.

Các tín hiệu bộ mã hóa được xử lý thông qua mạch đếm và nội suy nội bộ của ADI4: các xung vuông A/B của mỗi bộ mã hóa tăng dần được đếm với phát hiện cạnh ×4, sau đó nhân với hệ số 2048 làm bit thay thế độ phân giải cao bổ sung trước khi truyền đến CNC qua PROFIBUS.

Điều này mang lại cho bộ mã hóa 2500 xung/vòng quay độ phân giải hiệu dụng hơn 20 triệu đếm mỗi vòng quay như CNC bộ điều khiển vị trí nhìn thấy — vượt xa độ chính xác cơ học của hệ thống ổ đĩa và đảm bảo vòng lặp vị trí không bao giờ bị giới hạn bởi lượng tử hóa bộ mã hóa.

Môi trường lắp đặt và các cân nhắc về giảm công suất

Nhãn chỉ định 50°C là nhiệt độ môi trường xung quanh tối đa. Đây là nhiệt độ của không khí ngay xung quanh ADI4 bên trong tủ điều khiển, không phải nhiệt độ bên ngoài tủ. Trong các bảng điều khiển dày đặc — đặc biệt là những bảng điều khiển cũng chứa bộ khuếch đại servo và nguồn điện tạo ra nhiệt đáng kể — nhiệt độ bên trong tủ có thể vượt quá đáng kể nhiệt độ môi trường bên ngoài.

Quản lý nhiệt của tủ điều khiển (thông gió, bộ trao đổi nhiệt, làm mát bằng quạt) phải đảm bảo vị trí của ADI4 bên trong bảng điều khiển không vượt quá 50°C.

ADI4 được đánh giá để hoạt động bên trong tủ điều khiển kín — không được phép lắp đặt hở.

Vỏ bọc cung cấp sự bảo vệ cần thiết chống lại bụi dẫn điện và các hạt kim loại vốn có trong môi trường máy công cụ.

Vít nối đất bảo vệ (M6) trên vỏ ADI4 phải được kết nối với thanh ray PE của tủ điều khiển để đảm bảo nối đất khung của mô-đun được tham chiếu đúng và hiệu suất EMC được duy trì.

Câu hỏi thường gặp

Q1: 6FC211-0BA01-0AA4 có phải là cùng một sản phẩm với 6FC5211-0BA01-0AA4 không và chúng có thể được sử dụng thay thế cho nhau không?

Cả hai đều mang tên sản phẩm ADI4 và thực hiện cùng một chức năng — giao diện ổ đĩa tương tự cho 4 trục qua PROFIBUS DP. Tiền tố 6FC211 xác định dây chuyền sản xuất Siemens Nam Kinh (Trung Quốc), trong khi 6FC5211 là mã bộ phận thị trường toàn cầu/châu Âu.

Cả hai biến thể đều được sản xuất theo cùng một đặc tả chức năng SINUMERIK ADI4 và được cấu hình giống hệt nhau trong các công cụ khởi động của CNC. Trong hầu hết các ứng dụng máy công cụ, chúng có thể thay thế cho nhau.

Tuy nhiên, khi đặt hàng như một bộ phận thay thế cho một máy cụ thể, mã bộ phận trên giấy tờ giao hàng hoặc tài liệu máy nên được khớp, và bất kỳ cấu hình phần cứng nào ở phía CNC nên được xác minh để xác nhận phiên bản tệp GSD PROFIBUS của đơn vị thay thế có được phần mềm NCU hiện có chấp nhận hay không.

Q2: Đầu ra được liệt kê là "24V DC / 0.5A." Đây có phải là đầu ra nguồn riêng biệt hay là nguồn cung cấp bộ mã hóa?

Đầu ra 24V DC / 0.5A trên ADI4 là nguồn cung cấp bộ mã hóa — một đầu ra 24V được điều chỉnh, bảo vệ ngắn mạch, cấp nguồn cho bộ mã hóa HTL (yêu cầu nguồn 24V) được kết nối với các kênh đầu vào bộ mã hóa của ADI4.

Giới hạn 0.5A là tổng dòng điện kết hợp có sẵn cho cả bốn kênh bộ mã hóa; mỗi bộ mã hóa thường tiêu thụ 50–200mA. Bộ mã hóa vượt quá ngân sách tổng 0.5A yêu cầu nguồn 24V bên ngoài.

Bộ mã hóa TTL (5V) lấy nguồn từ nguồn 5V nội bộ của ADI4 và không tiêu thụ đầu ra 24V / 0.5A.

Q3: Địa chỉ PROFIBUS được đặt trên ADI4 như thế nào và khi nào địa chỉ mới có hiệu lực?

Địa chỉ PROFIBUS được đặt bằng khối công tắc DIL S2 trên mô-đun ADI4. Các công tắc mã hóa địa chỉ ở định dạng nhị phân; phạm vi địa chỉ chấp nhận được là từ 1 đến 125 (địa chỉ PROFIBUS tiêu chuẩn, không bao gồm các địa chỉ được dành riêng).

Địa chỉ mới được đặt chỉ có hiệu lực sau khi tắt/bật nguồn — thay đổi vị trí công tắc khi mô-đun được cấp nguồn không thay đổi địa chỉ đang hoạt động ngay lập tức. Địa chỉ được đặt trên S2 phải khớp chính xác với địa chỉ slave được gán cho ADI4 này trong cấu hình phần cứng của CNC (Toolbox hoặc HW Config); sự không khớp sẽ khiến ADI4 không tham gia vòng PROFIBUS DP khi khởi động.

Q4: Có thể cấu hình hai mô-đun ADI4 trên cùng một vòng PROFIBUS DP không và tổng số trục tối đa là bao nhiêu?

Nhiều mô-đun ADI4 có thể hoạt động trên cùng một vòng PROFIBUS DP đẳng cự, mỗi mô-đun có địa chỉ PROFIBUS riêng và bốn kênh trục tương tự.

Tối đa bốn mô-đun ADI4 có thể được cấu hình cho mỗi hệ thống CNC tùy thuộc vào loại CNC (802D, 840D, 840Di), cho tổng cộng tối đa 16 trục ổ đĩa tương tự trong một hệ thống hoàn toàn dựa trên ADI4.

Mỗi mô-đun phải có một địa chỉ PROFIBUS duy nhất và tải giao tiếp PROFIBUS kết hợp của tất cả các thiết bị slave ADI4 cộng với bất kỳ thiết bị slave DP nào khác phải nằm trong thời gian chu kỳ đẳng cự tối thiểu (Tdp ≥ 2ms) mà tất cả các mô-đun ADI4 có thể đáp ứng.

Q5: Các chỉ báo LED của ADI4 cung cấp thông tin chẩn đoán nào trong quá trình khắc phục sự cố?

ADI4 có hai đèn LED kép, H1 và H2, mỗi đèn hiển thị hai trạng thái tùy thuộc vào tình trạng lỗi:

H1 (PW/TMP): Khi sáng liên tục, nó cho biết trạng thái bật nguồn bình thường.

Khi H1 cho biết lỗi TMP (nhiệt độ), nó báo hiệu rằng nhiệt độ bên trong mô-đun đã vượt quá ngưỡng bảo vệ — tình trạng quá nhiệt có thể do thông gió tủ không đủ hoặc nhiệt độ môi trường xung quanh quá cao tại vị trí của mô-đun.

H2 (EXCH/RDY): Trong hoạt động bình thường, H2 sáng liên tục cho biết mô-đun đã sẵn sàng và đang giao tiếp PROFIBUS tích cực (RDY). H2 nhấp nháy cho biết một trao đổi khung thông báo PROFIBUS (EXCH) đang diễn ra tích cực — trong quá trình đàm phán khởi động hoặc tải xuống tham số.

H2 tắt trong khi H1 sáng thường cho biết kết nối PROFIBUS đã được thiết lập ở lớp vật lý nhưng không có trao đổi dữ liệu theo chu kỳ nào đang diễn ra — kiểm tra sự khớp địa chỉ PROFIBUS và cấu hình phần cứng CNC.
