| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |

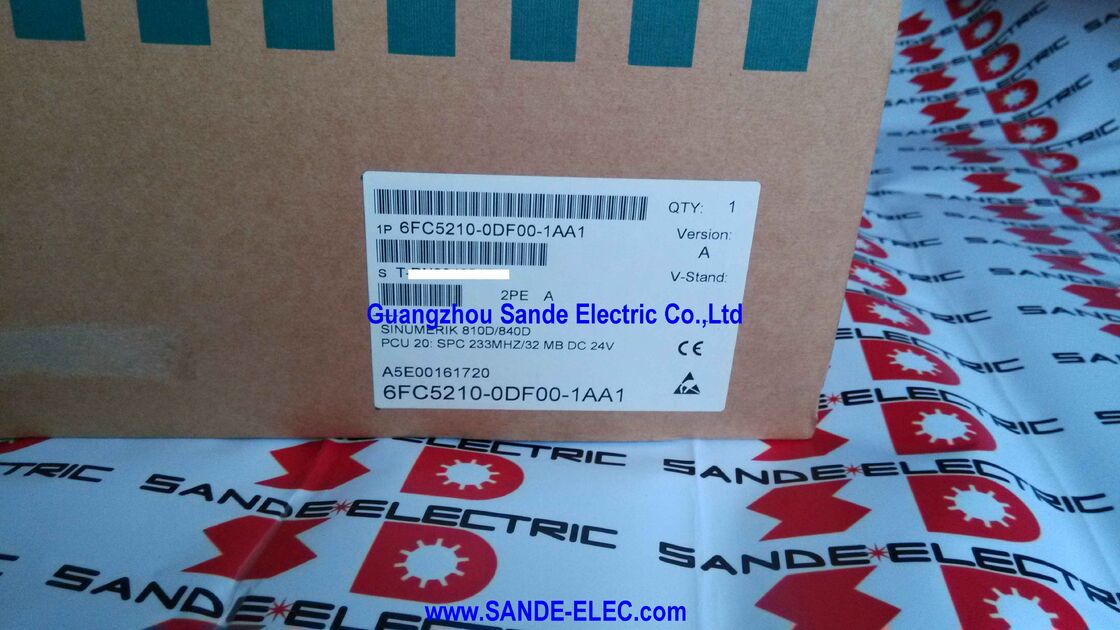

| Số mô hình | 6FC5210-0DF00-1AA1 |
Vị trí trong PCU20 Hardware Generation Sequence:
Để hiểu những gìSiemens 6FC5210-0DF00-1AA1thực sự làm, nó giúp để xem nó ngồi ở đâu trong hệ thống SINUMERIK 840D.
Kiến trúc 840D chia các chức năng CNC giữa hai đơn vị riêng biệt về mặt vật lýNCU (Đơn vị điều khiển số)vàPCU (Đơn vị điều khiển tấm):
CácNCU(được đặt trong hộp riêng của nó, thường trong tủ ổ đĩa của máy) là lõi tính toán của máy: nó chạy hạt nhân NC, thực hiện các chương trình phần, can thiệp quỹ đạo trục,đóng các vòng tròn vị trí servo, quản lý bus trường PROFIBUS đến ổ đĩa và module I/O, và chạy PLC.
NCU thực hiện toán học gia công thời gian thực.
CácPCUlà máy tính giao diện con người-máy đơn vị chạy phần mềm HMI dựa trên Windows, điều khiển màn hình bảng điều khiển, phản ứng với đầu vào bàn phím, quản lý hệ thống tệp (chương trình phụ tùng,Dữ liệu công cụ, tham số máy), và cung cấp mạng SINDNC và liên lạc RS-232 cho các máy tính bên ngoài và hệ thống DNC.
PCU kết nối với NCU thông qua liên kết MPI/PROFIBUS và với mặt trước của bảng điều khiển thông qua một đầu nối riêng biệt.
PCU 20 cụ thể là sự thực hiện nhỏ gọn, dựa trên Flash của khái niệm này: không có ổ cứng xoay, hệ điều hành và phần mềm HMI được lưu trữ trong bộ nhớ Flash trên tàu,chạy trên bộ xử lý SPC đơn bảng (Siemens PC).
PCU 20 chạyHMI nhúng- một môi trường phần mềm HMI hợp lý được tối ưu hóa cho lưu trữ Flash cung cấp giao diện người dùng SINUMERIK hoàn chỉnh (sửa đổi chương trình bộ phận, vận hành máy, quản lý công cụ,truy cập tham số, chẩn đoán, mô phỏng) trong một triển khai giảm lượng dữ liệu so với phần mềm HMI Advanced chạy trên PCU 50 lớn hơn với ổ cứng của nó.
Vai trò của 6FC5210-0DF00-1AA1 trên một máy chạy là trình bày cho người vận hành tất cả các thông tin họ cần để chạy máykhối chương trình hoạt động, thông báo báo động, dữ liệu công cụ và chấp nhận tất cả các đầu vào thay đổi cách máy hoạt động.Máy bị mù và không thể kiểm soát được bất kể NCU hoạt động hoàn hảo hay không..
| Parameter | Giá trị |
|---|---|
| Bộ xử lý | SPC 233 MHz |
| DRAM | 32 MB |
| Bộ nhớ flash | 16 MB |
| Điện áp cung cấp | 24V DC |
| Phần mềm HMI | HMI nhúng (đã tải trước) |
| Ngôn ngữ (16MB Flash) | Tối đa 6 đồng thời |
| Bản cập nhật phần mềm | Thẻ flash PCMCIA / thẻ CF + bộ điều hợp |
| Định dạng sao lưu | Tệp ABB (Backup ứng dụng) |
| Khả năng tương thích CNC | SINUMERIK 840D, 810D |
6FC5210-0DF00-1AA1 có 16MB Flash nội bộ phân biệt nó với biến thể -1AA0 (cùng CPU 233MHz, nhưng chỉ có 8MB Flash).
Sự khác biệt này không chỉ đơn thuần là học thuật: kích thước Flash xác định có bao nhiêu ngôn ngữ giao diện HMI có thể được cài đặt trên PCU 20 đồng thời.
Với8MB Flash, hình ảnh Flash của PCU 20 có thể lưu trữ hai ngôn ngữ, thường là tiếng Anh cộng với một ngôn ngữ bổ sung.
Người điều hành máy có thể chuyển đổi giữa hai ngôn ngữ này thông qua dữ liệu máy MD 9003 (FIRST_LANGUAGE), nhưng thêm một ngôn ngữ thứ ba đòi hỏi phải cấu hình lại hình ảnh Flash và cài đặt lại phần mềm.
Với16MB Flash, lên đếnsáu ngôn ngữcó thể được bao gồm trong một hình ảnh phần mềm duy nhất.
Bộ ngôn ngữ tiêu chuẩn bao gồm tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Ý, tiếng Tây Ban Nha và tiếng Trung Hoa đơn giản với các ngôn ngữ bổ sung có sẵn thông qua đĩa CD ngôn ngữ tùy chọn (6FC5253-6BX10-_XG0).
Đối với các nhà sản xuất máy móc bán cùng một mô hình máy móc vào nhiều thị trường, hoặc cho các nhà máy mà các nhà khai thác nói các ngôn ngữ khác nhau,phiên bản Flash 16MB là thông số kỹ thuật chính xác bởi vì nó hỗ trợ hoạt động đa ngôn ngữ mà không cần nhiều biến thể hình ảnh Flash.
Tác động bảo trì thực tế: khi mua PCU thay thế 20, xác minh xem tệp sao lưu ABB hiện có của máy đã được tạo từ một đơn vị Flash 16MB hoặc 8MB.
Một hình ảnh Flash 16MB không thể được tải lên một 8MB Flash PCU 20,nhưng một hình ảnh 8MB có thể được tải lên một đơn vị Flash 16MB vì vậy biến thể 16MB là lựa chọn thay thế linh hoạt hơn nếu biến thể Flash chính xác không được xác nhận.
6FC5210-0DF00-1AA1 lưu trữ toàn bộ phần mềm hoạt động của nó môi trường hệ điều hành, ứng dụng HMI Embedded, cấu hình cụ thể của máy (câu văn báo động, hiển thị dữ liệu máy, biên dịch chu kỳ,Tùy chỉnh OEM), và các tệp ngôn ngữ như một hình ảnh Flash trong Flash 16MB.
Hình ảnh này có thể được xuất dưới dạng tệp ABB (Application Backup) và nhập vào một đơn vị thay thế, mang toàn bộ cấu hình phần mềm cụ thể của máy từ một PCU 20 sang máy khác.
Tạo bản sao lưu ABB:Với PCU 20 đang chạy, công cụ cài đặt phần mềm (được thực hiện từ CD trên một máy tính được kết nối qua cáp nối tiếp,hoặc từ menu của PCU 20 bằng cách nhấn phím 6 khi khởi động) tạo tệp ABB và ghi nó vào thẻ flash tuyến tính PCMCIA hoặc thẻ flash Compact (sử dụng bộ điều hợp CF-to-PCMCIA).
Tên tập tin ABB là PCU_20.ABB theo quy ước.
Phục hồi đến một đơn vị thay thế:Khi một PCU 20 thất bại và một đơn vị thay thế được cung cấp,tập tin ABB được tải từ thẻ CF / PCMCIA vào đơn vị mới bằng cách sử dụng cùng một quy trình khởi động (máy phím 6 khi số sê-ri xuất hiện trong quá trình khởi động).
Đơn vị thay thế nhận được hình ảnh phần mềm hoàn chỉnh từ máy gốc bao gồm tất cả các tùy chỉnh cụ thể của máy và các bộ đệm có cấu hình giống hệt như đơn vị bị hỏng.
Không cần kết nối PC cho quá trình khôi phục.
Đường nâng cấp phần mềm:Siemens thường xuyên phát hành các phiên bản phần mềm HMI Embedded được cập nhật cho loạt PCU 20 (số phiên bản theo phiên bản HMI Embedded, ví dụ, V6.5).Mỗi bản phát hành phần mềm thêm chức năng, sửa lỗi phần mềm, và cập nhật thư viện văn bản báo động.
Nâng cấp phần mềm có thể được áp dụng cho 6FC5210-0DF00-1AA1 thông qua quy trình cài đặt thẻ CF tương tự.với dữ liệu cụ thể của máy được áp dụng lại sau khi nâng cấp như được ghi trong hướng dẫn nâng cấp.
Khi một máy SINUMERIK 810D/840D không khởi động hoặc mất giao diện người vận hành,phân biệt lỗi PCU 20 với lỗi NCU hoặc lỗi bảng điều khiển của người vận hành là điều cần thiết trước khi đặt hàng phần cứng thay thế. PCU 20 thất bại thường xuất hiện theo một trong một số cách:
Không có màn hình, không có giày:Màn hình màn hình điều khiển vẫn còn tối hoặc không hiển thị bất kỳ hoạt động.hoặc lỗi phần cứng trên bản thân bảng PCU 20.
Hiển thị khởi động PCU 20 nhưng HMI không tải:PCU 20 khởi động đến điểm mà số sê-ri được hiển thị (thông lệnh menu khởi động cho phím 6) nhưng phần mềm HMI không tải được.
Điều này thường chỉ ra sự hư hỏng bộ nhớ Flash hoặc một hình ảnh phần mềm không tương thích. Hình ảnh Flash có thể đã bị hư hỏng một phần bởi sự gián đoạn điện trong bản cập nhật phần mềm trước đó.
HMI tải nhưng liên lạc NCU thất bại:Giao diện HMI xuất hiện trên màn hình nhưng màn hình hiển thị các thông báo báo động liên quan đến mất liên lạc NCU hoặc lỗi liên kết MPI.
Trong kịch bản này, phần cứng của PCU 20 có thể hoạt động nhưng cáp truyền thông MPI giữa PCU 20 và NCU bị hỏng hoặc chính NCU đã bị hỏng.
Tự động đóng băng hoặc khởi động lại:HMI đóng băng trong khi hoạt động hoặc tự động khởi động lại.
Điều này có thể chỉ ra lỗi bộ xử lý PCU 20 hoặc bộ nhớ, sự suy giảm Flash trong các đơn vị cũ hơn,hoặc sự bất ổn nguồn điện (PCU 20 yêu cầu ổn định 24V DC ‡ sóng điện áp hoặc biến thể có thể gây ra hành vi không ổn định).
Service engineers should use the PCU 20's built-in diagnostic outputs (the LED indicators on the PCU 20 board) and the NCU's own diagnostic status to establish which component is at fault before replacing the PCU 20.
PCU 20 và PCU 50 đều là các đơn vị HMI hợp lệ cho SINUMERIK 810D/840D, nhưng chúng đại diện cho các mức khả năng khác nhau:
CácPCU 20(đơn vị này) chạy HMI Embedded: dựa trên Flash, không có ổ cứng xoay, tốc độ xử lý thấp hơn (lên đến 500MHz trong biến thể cao nhất), được thiết kế cho các chức năng giao diện người vận hành máy công cụ tiêu chuẩn.
Nó không thể chạy HMI Advanced - HMI mở rộng dựa trên PC thêm các tính năng như mô phỏng 3D, lập trình đồ họa ShopMill / ShopTurn và mở các ứng dụng Windows cùng với HMI CNC.PCU 20 cũng không thể lưu trữ quản lý MyMachines hoặc các gói phần mềm tùy chọn bổ sung của Siemens đòi hỏi HMI nâng cao.
CácPCU 50(ví dụ, 6FC5210-0DF01-0AA0) chạy HMI Advanced trên bộ vi xử lý lớp Pentium với ổ cứng, Windows NT/2000/XP, và hỗ trợ toàn bộ các tùy chọn phần mềm SINUMERIK.
Nó lớn hơn, đắt hơn và đòi hỏi một ổ cứng được bảo trì đúng cách ¢ ổ cứng là điểm hỏng phổ biến nhất trên các đơn vị PCU 50 trong môi trường sản xuất.
Đối với phần lớn các hoạt động máy công cụ tiêu chuẩn, HMI của PCU 20 được nhúng cung cấp tất cả mọi thứ mà người vận hành máy và kỹ sư bảo trì cần: quản lý chương trình bộ phận,bồi thường công cụ, truy cập tham số máy, hiển thị chẩn đoán và báo cáo sản xuất.
PCU 50 phù hợp khi nhà sản xuất máy đã chỉ định HMI Advanced cho lập trình đồ họa, mô phỏng 3D hoặc các gói phần mềm Siemens cụ thể không chạy trên HMI Embedded.
Khi thông số kỹ thuật máy ban đầu sử dụng PCU 20, thay thế bằng cùng một hoặc một biến thể PCU 20 tương thích (sử dụng tệp ABB từ bản gốc) là chiến lược bảo trì chính xác.
Việc nâng cấp lên một PCU 50 để thay thế một PCU 20 bị hỏng về nguyên tắc là có thể nhưng đòi hỏi cài đặt phần mềm khác, gắn vật lý khác,và cáp bảng điều khiển MPI / nhà điều hành có khả năng khác nhau làm cho nó trở thành nhiệm vụ đưa vào sử dụng thay vì thay thế tương tự.
Q1: -1AA1 có bộ xử lý 233MHz. Nó có tương thích với các phiên bản phần mềm sửa đổi cao hơn được thiết kế cho các biến thể PCU 20 nhanh hơn như 333MHz -1AA2?
Tất cả các biến thể phần cứng PCU 20 từ 166MHz -0AA0 ban đầu đến 500MHz -1AA3 chạy cùng một phiên bản phần mềm HMI Embedded (lên đến và bao gồm V6.5).
Tốc độ xử lý ảnh hưởng đến tốc độ HMI phản ứng với đầu vào của người dùng và tốc độ làm mới màn hình xảy ra, nhưng nó không hạn chế khả năng tương thích phiên bản phần mềm.
Một 6FC5210-0DF00-1AA1 ở 233MHz có thể chạy cùng một HMI Embedded V6.5 phần mềm như 333MHz -1AA2 biến thể sự khác biệt về hiệu suất có thể quan sát thấy trong khả năng đáp ứng UI nhưng không ảnh hưởng đến khả năng tương thích chức năng.
Capacity Flash 16MB quyết định số ngôn ngữ, không phải tốc độ bộ xử lý.
Q2: Khi thay thế một PCU 20 thất bại bằng một 6FC5210-0DF00-1AA1, liệu NCU có cần phải được cấu hình lại không?
Không. NCU lưu trữ cấu hình của riêng nó một cách độc lập ¢ dữ liệu máy NC, tham số ổ đĩa, chương trình PLC và cấu hình trục nằm trên NCU, chứ không phải trên PCU 20.Việc thay thế PCU 20 không ảnh hưởng đến cấu hình lưu trữ của NCU.
Những gì phải được khôi phục trên PCU 20 mới là dữ liệu phía HMI: văn bản báo động bằng ngôn ngữ chính xác, dữ liệu máy hiển thị (các tham số MD 9000-series kiểm soát hành vi HMI),Tùy chỉnh màn hình OEM, và cài đặt ngôn ngữ.
Nếu một tập tin sao lưu ABB được tạo từ PCU 20 ban đầu, tải nó vào đơn vị thay thế khôi phục tất cả điều này trong một hoạt động duy nhất.
Q3: PCU 20 không có ổ cứng. Các chương trình phần và dữ liệu công cụ được lưu trữ ở đâu trên máy sử dụng đơn vị này?
Flash của PCU 20 lưu trữ phần mềm hoạt động và cấu hình HMI nhưng không được dự định để lưu trữ chương trình bộ phận thông thường trong quá trình sản xuất.
Các chương trình phần thường được lưu trữ trong bộ nhớ được hỗ trợ bởi SRAM của NCU (được truy cập thông qua trình quản lý chương trình của PCU 20), trên thẻ PCMCIA hoặc CF được chèn vào PCU 20,trên ổ đĩa mạng thông qua kết nối Ethernet của PCU 20 (NetworkManager), hoặc được chuyển qua RS-232 DNC đến một máy chủ DNC bên ngoài.
Các thư viện chương trình phần lớn vượt quá bộ nhớ trên máy NCU thường được quản lý thông qua kết nối mạng.không trên PCU 20.
Q4: 6FC5210-0DF00-1AA1 đã ngừng sản xuất. Những lựa chọn duy trì máy vẫn sử dụng nó là gì?
Có ba lựa chọn thực tế để duy trì máy 810D/840D với 20 đơn vị PCU.
Đầu tiên, sourcing tested-good 6FC5210-0DF00-1AA1 units (or compatible higher-revision variants such as the -0AA2 or -1AA2) from the industrial electronics surplus market — this is the dominant approach and stock remains available from specialist CNC spares suppliers.
Thứ hai, sửa chữa PCU 20 ở cấp bảng bởi các công ty sửa chữa CNC chuyên nghiệp có thể khôi phục bộ nhớ flash, thay thế các thành phần bộ xử lý bị hỏng hoặc sửa chữa các phần cung cấp điện.Di chuyển nền tảng sang SINUMERIK 840D sl hoặc 828D (dòng sản phẩm hiện tại của Siemens), liên quan đến việc tái sử dụng toàn diện và thường được coi là một dự án nâng cấp máy thay vì sửa chữa bảo trì.
Q5: Có thể sử dụng 6FC5210-0DF00-1AA1 thay thế với -0AA1 (166MHz/16MB Flash) hoặc -0AA2 (266MHz/16MB Flash)?
Tất cả ba biến thể -0AA1, -1AA1, và -0AA2 có cùng dung lượng Flash 16MB và DRAM 32MB, làm cho chúng tương thích với các hình ảnh sao lưu ABB 16MB và các cấu hình ngôn ngữ tương tự.
Một tệp ABB được tạo từ một biến thể có thể được tải lên bất kỳ biến thể Flash 16MB nào khác.
Các yếu tố hình thức vật lý của PCU 20 và kết nối kết nối là giống nhau trên tất cả các phiên bản phần cứng PCU 20, cho phép thay thế vật lý trong bộ sưu tập bảng điều khiển.
Sự khác biệt thực tế là tốc độ bộ vi xử lý (166/233/266MHz), ảnh hưởng đến thời gian phản hồi HMI nhưng không tương thích chức năng.
-1AA1 (233MHz/16MB) thường được ưa thích thay thế cho một -0AA1 thất bại (166MHz/16MB) vì nó cung cấp hiệu suất UI nhanh hơn với khả năng tương thích phần mềm giống hệt nhau.
