| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6FC5312-0DA01-0AA0 |

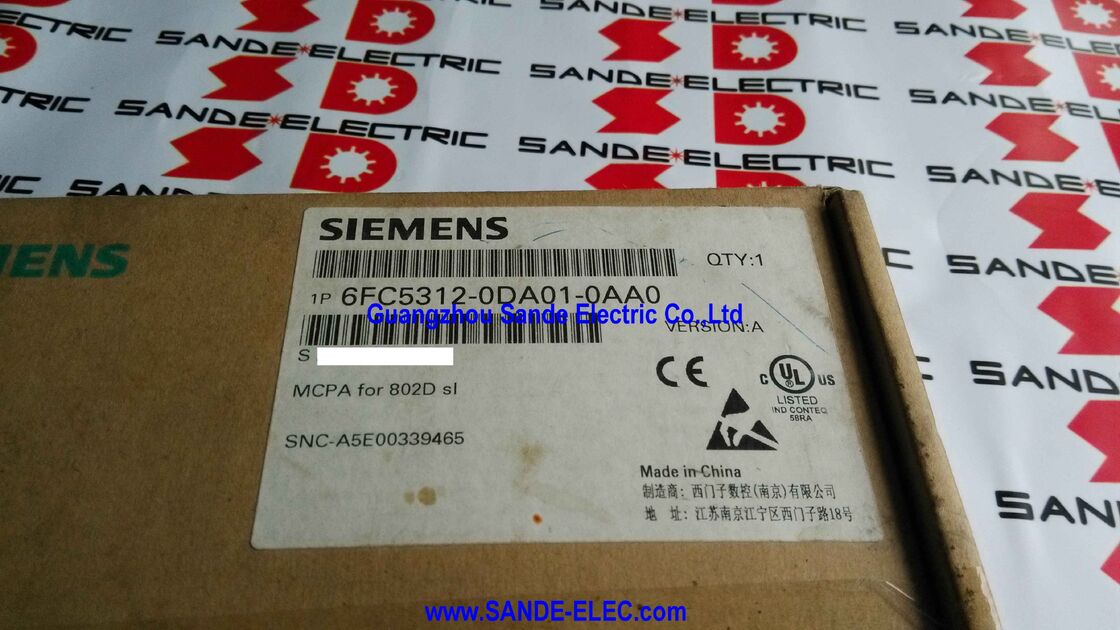

Mô-đun Siemens 6FC5312-0DA01-0AA0 là MCPA — một mô-đun nhỏ gọn nhưng quan trọng về chức năng trong hệ thống CNC SINUMERIK 802D sl.
Tên gọi MCPA bao gồm cả hai chức năng của nó trong một tên gọi duy nhất: Giao diện Bảng điều khiển Máy (kết nối MCP qua cáp dẹt) và Đầu ra Tương tự (tín hiệu tham chiếu trục chính ±10V).
Hai chức năng này chia sẻ một mô-đun vật lý vì chúng xuất hiện cùng nhau trong cùng một kịch bản lắp đặt CNC: Bảng điều khiển Máy 802D sl được lắp đặt ngay bên cạnh bộ hiển thị, kết nối thông qua mô-đun giao diện này, và cùng một cài đặt thường sử dụng ổ trục tương tự yêu cầu đầu ra lệnh ±10V mà MCPA cung cấp đồng thời.
SINUMERIK 802D sl là hệ thống điều khiển CNC tầm trung đến tầm thấp của Siemens dành cho máy phay và máy tiện, được định vị để cung cấp khả năng CNC đầy đủ với mức giá phần cứng hiệu quả.
Trong nhiều máy công cụ được trang bị 802D sl, ổ trục là biến tần biến tần tương tự (VFD) hoặc ổ trục servo tương tự — một công nghệ trưởng thành nhận điện áp từ -10V đến +10V làm tín hiệu tham chiếu tốc độ.
Đầu ra tương tự của MCPA cung cấp tín hiệu tham chiếu ±10V này trực tiếp từ CNC 802D sl, chuyển đổi tốc độ trục chính được lập trình (lệnh S trong chương trình NC) thành điện áp tương tự mà ổ trục thực thi.
Nếu không có MCPA, hai chức năng sẽ không khả dụng đồng thời: trục chính tương tự không thể được điều khiển từ CNC, và MCP 802D sl (bảng điều khiển của người vận hành máy với các nút trục thủ công, điều chỉnh trục chính và điều chỉnh tốc độ ăn dao) không thể được kết nối thông qua đường cáp dẹt chuyên dụng của nó.
Do đó, MCPA là một thành phần cần thiết trong bất kỳ cài đặt 802D sl nào sử dụng trục chính tương tự và MCP tiêu chuẩn.
| Tham số | Giá trị |
|---|---|
| Đầu ra tương tự | 1 × ±10V (tham chiếu trục chính) |
| Giao diện MCP | Cáp dẹt tới 6FC5303-0AF30-1AA0 |
| Giao diện PCU | Đầu nối X110 |
| Cân nặng | 0,30 kg |
| Xuất xứ | Trung Quốc |
| CNC tương thích | SINUMERIK 802D sl |
| MCP tương thích | 6FC5303-0AF30-1AA0 |
| Trạng thái | Phụ tùng thay thế |
Tín hiệu ±10V là ngôn ngữ tương tự phổ biến giữa bộ điều khiển CNC và ổ trục tương tự. Khi người vận hành máy hoặc chương trình NC yêu cầu tốc độ trục chính — ví dụ, 3000 vòng/phút cho hoạt động phay — CNC 802D sl tính toán điện áp đầu ra phù hợp dựa trên tốc độ trục chính tối đa được cấu hình, tỷ lệ hóa nó và xuất điện áp đó từ đầu cuối đầu ra tương tự của MCPA.
Nếu tốc độ tối đa được cấu hình là 6000 vòng/phút và tốc độ yêu cầu là 3000 vòng/phút, đầu ra là +5V. Hướng quay của trục chính (M03 cho tiến, M04 cho lùi trong G-code tiêu chuẩn) được biểu thị bằng cực tính: điện áp dương cho một hướng, điện áp âm cho hướng kia.
Ổ trục — có thể là Siemens MICROMASTER, Siemens G120, hoặc VFD của bên thứ ba — nhận điện áp này tại đầu cuối đầu vào tương tự của nó, chuyển đổi nó thành lệnh tần số hoặc mô-men xoắn cho động cơ của nó và chạy trục chính ở tốc độ được yêu cầu.
Toàn bộ điều khiển tốc độ trục chính vòng kín nằm trong ổ trục và động cơ; vai trò của CNC chỉ đơn giản là cung cấp điểm đặt điện áp.
Giao diện trục chính tương tự này đã được sử dụng trong các hệ thống CNC máy công cụ trong nhiều thập kỷ và vẫn hoàn toàn khả thi đối với các trung tâm gia công nơi tốc độ trục chính không cần thay đổi hàng chục lần mỗi giây hoặc yêu cầu điều chỉnh tốc độ vòng kín từ CNC.
Đối với điều chỉnh tốc độ trục chính trong vòng điều khiển của CNC, giao diện ổ trục kỹ thuật số (như PROFIBUS hoặc DRIVE-CLiQ) mang lại hiệu suất cao hơn, nhưng phương pháp ±10V tương tự có hiệu quả về chi phí và đáng tin cậy cho phần lớn các ứng dụng trục chính máy công cụ đa dụng.
Bảng điều khiển Máy (MCP) SINUMERIK 802D sl là hàng nút bấm, công tắc và bộ điều chỉnh mà người vận hành máy sử dụng trong quá trình gia công — khởi động và dừng trục chính, giữ tốc độ ăn dao, bắt đầu chu trình, các phím di chuyển trục thủ công và các núm xoay điều chỉnh tốc độ. Trong kiến trúc 802D sl, MCP (6FC5303-0AF30-1AA0) được lắp đặt theo chiều dọc bên cạnh bộ hiển thị và kết nối với mô-đun MCPA qua một cáp dẹt đi kèm với MCP.
Cáp dẹt này truyền tín hiệu từ tất cả các nút và bộ điều khiển của MCP đến mô-đun MCPA, sau đó kết nối với giao diện X110 của PCU 802D sl.
PCU đọc đầu vào của bảng điều khiển người vận hành thông qua kết nối này và tích hợp chúng vào logic vận hành của máy — diễn giải nút bắt đầu chu trình như một lệnh thực thi chương trình, núm xoay điều chỉnh tốc độ ăn dao như một bộ điều chỉnh tốc độ trục theo thời gian thực và các phím di chuyển trục như các lệnh di chuyển thủ công.
Thiết kế cơ khí của MCPA đảm bảo kết nối cáp dẹt được bảo vệ và mô-đun được lắp đặt chắc chắn trong kiến trúc hệ thống của 802D sl.
Mô-đun kết nối với PCU tại vị trí X110, thiết lập cả mạch đầu ra tương tự và đường dẫn dữ liệu MCP thông qua một bảng giao diện nhỏ gọn duy nhất.
Trong một cài đặt SINUMERIK 802D sl hoàn chỉnh, mô-đun MCPA chiếm một vị trí xác định trong kiến trúc hệ thống. PCU (Panel Processing Unit) 802D sl là đơn vị phần cứng CNC trung tâm chứa bộ xử lý NC, PLC và tất cả các giao diện.
MCPA kết nối với giao diện X110 của PCU. MCP kết nối với MCPA qua cáp dẹt. Ổ trục chính tương tự kết nối với đầu cuối đầu ra tương tự của MCPA (±10V, thường qua cáp bọc chống nhiễu đến đầu vào tương tự của ổ trục).
Cấu hình tham số của 802D sl xác định mối quan hệ giữa tốc độ trục chính được lập trình và điện áp đầu ra tương tự của MCPA — tốc độ trục chính tối đa tương ứng với thang đo đầy đủ ±10V, tốc độ tối thiểu và cực tính điện áp cho mỗi hướng trục chính.
Các tham số này được đặt trong quá trình vận hành máy và được ghi lại trong bản sao lưu dữ liệu máy.
Q1: MCPA có thể được sử dụng với bất kỳ ổ trục tương tự nào không, hay chỉ với ổ trục Siemens?
Đầu ra tương tự ±10V từ MCPA là một giao diện tiêu chuẩn công nghiệp được chấp nhận bởi hầu hết các biến tần và ổ trục servo tương tự từ bất kỳ nhà sản xuất nào.
Siemens MICROMASTER, Siemens G120, dòng ABB ACS, Yaskawa V1000 và J1000, dòng Mitsubishi FR-A và hầu hết các thương hiệu VFD phổ biến khác đều chấp nhận tín hiệu tham chiếu tốc độ tương tự ±10V tại các đầu cuối AI (đầu vào tương tự) của chúng.
MCPA không thực hiện bất kỳ giao thức đặc thù nào cho ổ trục — nó chỉ xuất ra điện áp tương tự đơn giản. Độ nhạy và trở kháng đầu vào tương tự của ổ trục nên được xác minh với thông số kỹ thuật đầu ra của MCPA trong quá trình thiết kế máy.
Q2: Điều gì xảy ra nếu mô-đun MCPA bị lỗi trong một máy đang chạy?
Lỗi MCPA thường gây ra hai tác động đồng thời: ổ trục chính tương tự mất lệnh tốc độ (điện áp đầu ra giảm về 0 hoặc không xác định, hầu hết các VFD sẽ phản ứng bằng cách dừng hoặc báo lỗi), và các đầu vào nút bấm và điều chỉnh tốc độ của MCP trở nên không hoạt động (CNC không thể đọc đầu vào của bảng điều khiển người vận hành).
802D sl sẽ tạo ra các thông báo lỗi tương ứng — lỗi ổ trục chính từ phía ổ trục và có thể là lỗi giao tiếp MCP từ phía bộ điều khiển. Hoạt động của máy dừng lại. Thay thế bằng mô-đun MCPA mới hoặc đã tân trang và khôi phục từ bản sao lưu dữ liệu máy sẽ khôi phục chức năng bình thường.
Q3: Mô-đun MCPA có thể lập trình bởi người dùng không, hay nó hoạt động tự động từ đầu ra lệnh trục chính của CNC?
Bản thân MCPA không chứa logic có thể lập trình bởi người dùng — nó là một mô-đun giao diện phần cứng chuyển đổi đầu ra tốc độ trục chính kỹ thuật số của PCU 802D sl thành điện áp tương tự và định tuyến các tín hiệu MCP.
Tất cả các phép tính tốc độ trục chính và logic điều khiển đều nằm trong bộ xử lý NC của CNC 802D sl và được cấu hình thông qua các tham số dữ liệu máy trong quá trình vận hành.
MCPA chỉ đơn giản thực hiện đầu ra điện áp mà CNC yêu cầu.
Không cần hoặc không thể cập nhật firmware hoặc lập trình cho bản thân mô-đun MCPA.
Q4: 802D sl có thể hoạt động với ổ trục PROFIBUS hoặc kỹ thuật số mà không sử dụng MCPA không?
Nếu máy sử dụng ổ trục kỹ thuật số được kết nối với 802D sl qua PROFIBUS (thay vì ±10V tương tự), lệnh tốc độ trục chính sẽ đi qua bus trường PROFIBUS và không cần đầu ra ±10V tương tự.
Tuy nhiên, nếu MCP 802D sl (6FC5303-0AF30-1AA0) vẫn được sử dụng, MCPA có thể vẫn cần thiết cho giao diện cáp dẹt của MCP, ngay cả khi đầu ra trục chính tương tự không được sử dụng.
Kiến trúc hệ thống phụ thuộc vào việc có cần cả kết nối MCP và đầu ra tương tự hay không — điều này được xác định trong quá trình thiết kế và vận hành máy.
Q5: MCPA được liệt kê là phụ tùng thay thế. Điều này có nghĩa là nó không có sẵn dưới dạng sản phẩm mới không?
Tên gọi "phụ tùng thay thế" trong mô tả sản phẩm của Siemens phản ánh rằng MCPA không phải là một mặt hàng có thể mua độc lập cho các máy mới theo nghĩa thông thường — các máy có hệ thống CNC 802D sl được giao với MCPA đã được lắp đặt.
Việc liệt kê phụ tùng thay thế giúp MCPA có sẵn để thay thế trong trường hợp lỗi trong các cài đặt 802D sl hiện có.
Siemens duy trì tính sẵn có của phụ tùng thay thế cho các hệ thống CNC của họ trong một khoảng thời gian nhất định sau khi kết thúc bán hàng sản phẩm tích cực, đảm bảo rằng chủ sở hữu máy có thể tìm nguồn cung ứng các bộ phận thay thế để bảo trì trong suốt vòng đời dịch vụ của máy.
