| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6GK7343-1CX10-0XE0 |
Số phần:6GK7343-1CX10-0XE0
Nhà sản xuất:Siemens AG (Đức)
Chuyển đổi:Chuyển đổi 2-cổng tích hợp (chip ERTEC 200) cung cấp 2 cổng RJ45 vật lý trên một giao diện IE duy nhất
Cổng vật lý:2 × RJ45 (10/100 Mbit/s)
Các giao thức truyền thông:

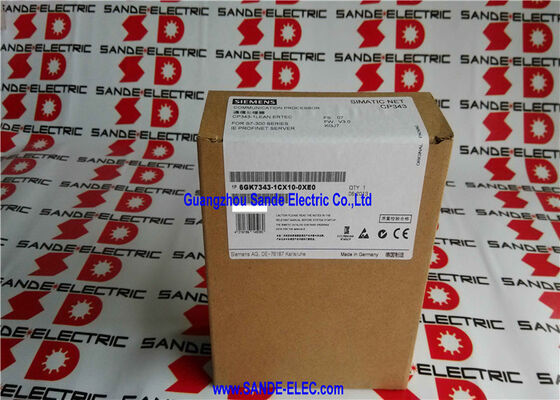

CácSiemens 6GK7343-1CX10-0XE0là bộ vi xử lý giao tiếp Industrial Ethernet CP 343-1 Lean được tối ưu hóa chi phí cho nền tảng SIMATIC S7-300.
Nó chiếm một khe cắm duy nhất trong giá đỡ S7-300 bên cạnh CPU, và từ khe cắm đó nó quản lý toàn bộ giao tiếp Ethernet công nghiệp của S7-300: duy trì kết nối với máy chủ SCADA,Các tấm HMI, và các PLC khác; trao đổi dữ liệu quy trình chu kỳ như một thiết bị PROFINET IO; và cung cấp quyền truy cập lập trình qua Ethernet từ các trạm làm việc STEP 7 / TIA Portal.
The "Lean" designation within the CP 343-1 family identifies this as the entry-level variant — lighter on communication resources than the full CP 343-1 (6GK7343-1EX30) but covering all the communication scenarios that the majority of S7-300 Ethernet applications actually require.
TCP/IP với giao thông vận tải ISO (RFC 1006), giao tiếp S7, thiết bị PROFINET IO, Fetch/Write và UDP đều có mặt;những gì Lean bỏ qua liên quan đến CP 343-1 đầy đủ chủ yếu là giao tiếp S7 phía khách hàng mở rộng (nó hỗ trợ giao tiếp S7 như một máy chủ nhưng không như một khách hàng hoạt động), và số lượng kết nối đồng thời lớn.
Đối với kết nối HMI, lập trình từ xa, thu thập dữ liệu SCADA và tích hợp thiết bị PROFINET IO, Lean có khả năng hoàn toàn.
Chuyển đổi ERTEC 200 2 cổng tích hợp là một tính năng thực tế có ý nghĩa.
A conventional single-port Ethernet module requires a separate external switch to connect more than one downstream device at the PLC — a cost and space overhead that adds up across a plant with dozens of S7-300 stations.
CP 343-1 Lean's chuyển đổi 2 cổng tích hợp có nghĩa là hai thiết bị Ethernet (ví dụ:cáp xương sống nhà máy và một bảng HMI hoặc thiết bị khác) có thể kết nối trực tiếp với CP mà không cần bất kỳ phần cứng chuyển mạch bên ngoài.
Điều này làm giảm dấu chân bảng điều khiển, loại bỏ nguồn cung cấp điện của công tắc và lắp đặt đường ray DIN và đơn giản hóa dây.
| Parameter | Giá trị |
|---|---|
| Giao diện Ethernet | 10/100 Mbit/s IE |
| Cảng vật lý | 2 × RJ45 (máy chuyển mạch 2 cổng tích hợp) |
| Chuyển Chip | ERTEC 200 |
| TCP/IP | Có (Gửi/nhận, RFC 1006) |
| UDP | Có (Gửi/nhận, đa phát) |
| PROFINET IO | Chức năng thiết bị |
| S7 Truyền thông | Máy chủ |
| Đưa/viết | Vâng. |
| SNMP | Có (v1/v2c) |
| Init qua LAN | Vâng. |
| Thay thế module | Không có PG |
| Dòng điện nền | 0.2A @ 5V |
| Cung cấp bên ngoài | 24V DC, 0,16 ∼0,2A |
TCP/IP với SEND/RECEIVE:Cơ chế trao đổi dữ liệu cơ bản.CPU S7-300 sử dụng các khối thư viện AG_SEND / AG_RECV của STEP 7 (hoặc các khối tương đương TIA Portal TCON / TSEND / TRECV) để mở kết nối TCP với các đối tác từ xa và trao đổi dữ liệu.
Không có RFC 1006 (TCP thô), nó giao tiếp với bất kỳ thiết bị TCP / IP nào - máy chủ SCADA, hệ thống lịch sử dựa trên PC, bộ điều khiển của bên thứ ba - bất kể nhà cung cấp.
Với RFC 1006 (ISO-on-TCP), giao thông chứa các phân đoạn lớp giao thông ISO để tương thích với các thiết bị Siemens khác và các giao thức công nghiệp cũ hơn sử dụng giao thông ISO một cách bản địa.
UDP với SEND/RECEIVE và Multicast:Giao dịch dựa trên UDP không có kết nối, không có kết nối liên tục để duy trì, chi phí chung thấp hơn, phù hợp với phát sóng dữ liệu chu kỳ và giao tiếp một đến nhiều.Multicast cho phép CP gửi dữ liệu đến nhiều máy thu đồng thời mà không cần lặp lại việc truyền cho mỗi máy thu, hữu ích cho việc phát sóng tình trạng trên toàn nhà máy hoặc đồng bộ hóa thời gian.
Thiết bị PROFINET IO:CP 343-1 Lean có thể hoạt động như một thiết bị IO PROFINET đặt dữ liệu I / O của S7-300 vào trao đổi IO chu kỳ của bộ điều khiển IO PROFINET.
Trong vai trò này, S7-300 với CP 343-1 Lean xuất hiện với bộ điều khiển IO PROFINET (có thể là một bộ điều khiển lớn hơn S7-400 hoặc S7-1500 đóng vai trò là hệ thống chủ) như một thiết bị I / O từ xa,với CP quản lý trao đổi dữ liệu chu kỳ PROFINET.
Đây là cơ chế cho phép các hệ thống S7-300 tích hợp vào các kiến trúc nhà máy dựa trên PROFINET trước các biến thể CPU PROFINET của S7-300.
Đưa/viết:Giao thức này cho phép một thiết bị từ xa (PG, PC hoặc hệ thống SCADA) trực tiếp đọc hoặc ghi vào các khối dữ liệu của S7-300 mà không cần bất kỳ chương trình thang nào xử lý giao tiếp.
Fetch/Write là một giao thức thăm dò ý kiến - thiết bị từ xa bắt đầu mỗi lần đọc hoặc ghi; CP phản ứng bằng cách truy cập dữ liệu của CPU trực tiếp.
Điều này đơn giản hóa tích hợp SCADA vì hệ thống SCADA có thể lập bản đồ địa chỉ dữ liệu S7-300 trực tiếp vào cơ sở dữ liệu thẻ của riêng nó.
S7 Truyền thông (Server):The CP 343-1 Lean supports S7 communication in the server role — it responds to S7 communication requests from other S7 devices or from S7-compatible clients (such as Siemens HMI panels communicating in S7 protocol mode).
Là một máy chủ, nó cho phép các thiết bị khác đọc và ghi dữ liệu của CPU.
Loại Lean không bắt đầu giao tiếp S7 như một khách hàng đang hoạt động; đối với tin nhắn khách hàng đang hoạt động S7, các khối STEP 7 PUT /GET của CPU có thể được sử dụng cho giao tiếp S7 hạn chế mà không có CP.
Hai tính năng hoạt động giải quyết các kịch bản bảo trì thực tế:
Bắt đầu qua LANcó nghĩa là một địa chỉ IP CP 343-1 mới của Lean và tên thiết bị PROFINET có thể được gán từ xa qua mạng Ethernet mà không cần kết nối vật lý một thiết bị lập trình với PLC.
Khi một CP thay thế đến một nhà máy từ xa, một trạm làm việc STEP 7 hoặc TIA Portal trên cùng một mạng Ethernet gán danh tính mạng của mô-đun ¢ địa chỉ IP, mặt nạ subnet,bộ định tuyến bằng cách sử dụng các công cụ mạng dựa trên NDIS bao gồm với STEP 7.
Các mô-đun là trực tuyến và chức năng mà không cần một kỹ sư dịch vụ cần phải mang một máy tính xách tay để máy.
Thay thế mô-đun mà không có PGmở rộng khái niệm này: CP lưu trữ cấu hình của nó trong bộ nhớ không biến động.
Khi một CP 343-1 Lean thay thế được lắp đặt trong cùng một khe cắm kệ,nó tải xuống cấu hình của nó từ bộ nhớ của CPU S7-300 tự động khi bật CPU biết cấu hình CP thuộc về trong kệ của nó và chuyển nó sang mô-đun mới.
Kỹ sư dịch vụ lắp đặt mô-đun vật lý; hệ thống làm phần còn lại.
Q1: CP 343-1 Lean chỉ hỗ trợ giao tiếp S7 như một máy chủ. Điều này có nghĩa là gì đối với trao đổi dữ liệu với các bộ điều khiển S7 khác?
Trong chế độ máy chủ, CP 343-1 Lean trả lời các yêu cầu liên lạc S7 từ các thiết bị Siemens khác nhưng không tự khởi động các yêu cầu đó.
Điều này có nghĩa là một trạm kỹ thuật STEP 7 hoặc TIA Portal có thể truy cập dữ liệu của CPU, và các bộ điều khiển S7 khác bắt đầu lệnh PUT /GET có thể đọc và ghi dữ liệu trong các khối dữ liệu của CPU này.
Để CPU ở phía CP 343-1 Lean đọc dữ liệu từ bộ điều khiển S7 từ xa qua Ethernet,nó phải sử dụng hoặc các khối chức năng STEP 7 PUT/GET với kết nối S7 STEP 7 của CP (có hoạt động trong cùng một dự án) hoặc TCP/IP SEND/RECEIVE nếu điều khiển từ xa cũng chạy một máy chủ TCP.
Câu 2: Chuyển mạch tích hợp có 2 cổng RJ45. CP 343-1 Lean hỗ trợ đường dây hoặc topology vòng, hoặc chỉ sao?
Chuyển mạch tích hợp 2 cổng hỗ trợ cả hai cấu trúc sao và đường (daisy-chain).
Trong topology đường thẳng, one RJ45 connects to the upstream network device (switch or another CP) and the other connects to the next downstream device — creating a chain of CP 343-1 Lean modules without requiring a central switch for each connection point.
Đây là một cấu trúc phổ biến trong các hàng bảng hoặc dây chuyền sản xuất, nơi các bộ điều khiển được sắp xếp theo thứ tự và một công tắc cơ sở hạ tầng riêng biệt tại mỗi vị trí sẽ không thuận tiện.
Topology vòng (đối với dư thừa phương tiện truyền thông) không được hỗ trợ bởi CP 343-1 Lean; cho topology vòng với MRP (Media Redundancy Protocol), CP 343-1 Advanced (6GK7343-1GX30) đầy đủ được yêu cầu.
Q3: Số lượng tối đa các kết nối TCP đồng thời mà CP 343-1 Lean hỗ trợ là bao nhiêu?
CP 343-1 Lean hỗ trợ một số lượng kết nối hoạt động đồng thời hạn chế ít hơn so với CP 343-1 đầy đủ, đó là sự khác biệt kiến trúc chính giữa hai biến thể.Các tài nguyên kết nối điển hình trên phiên bản Lean bao gồm các kịch bản phổ biến: một số kết nối TCP với các hệ thống SCADA / lịch sử, một hoặc hai kết nối S7 với các bảng HMI và giao tiếp thiết bị PROFINET IO.
Đối với các ứng dụng đa kết nối mật độ cao (nhiều khách hàng SCADA đồng thời, nhiều đối tác S7 đồng thời),CP 343-1 đầy đủ (6GK7343-1EX30) với bảng kết nối lớn hơn phải được xác định.
Q4: CP 343-1 Lean có thể được cấu hình trong TIA Portal hay cần STEP 7 V5.x?
CP 343-1 Lean có thể được cấu hình trong cả STEP 7 V5.5 (classic) và TIA Portal (V13 và mới hơn, với gói hỗ trợ phần cứng thích hợp).
Trong Cổng thông tin TIA, CP xuất hiện trong danh mục thiết bị dưới các mô-đun truyền thông SIMATIC NET / S7-300 và được cấu hình bằng cách sử dụng hộp thoại thuộc tính của CP trong cấu hình mạng.
Cổng thông tin TIA cung cấp một môi trường thống nhất để cấu hình CPU S7-300, kết nối Ethernet của CP 343-1 Lean và cấu hình thiết bị PROFINET IO trong một công cụ duy nhất.
Q5: CP 343-1 Lean hỗ trợ chức năng điều khiển PROFINET IO, hoặc chỉ thiết bị?
6GK7343-1CX10-0XE0 CP 343-1 Lean chỉ hỗ trợ chức năng Thiết bị IO PROFINET, nó không thể hoạt động như một bộ điều khiển IO PROFINET để quản lý các thiết bị IO phân tán trên mạng PROFINET.
Đối với các hệ thống S7-300 cần hoạt động như một bộ điều khiển PROFINET IO (quản lý ET 200SP, ET 200M hoặc các thiết bị PROFINET IO khác),hoặc một CPU có khả năng PROFINET (chẳng hạn như CPU 315-2 PN / DP) hoặc CP 343-1 Advanced (6GK7343-1 GX30) có khả năng điều khiển PROFINET IO.
Chức năng thiết bị IO của Lean cho phép nó được quản lý bởi bộ điều khiển IO PROFINET phía trên, đó là vai trò thích hợp cho một S7-300 hoạt động như một nô lệ hoặc trạm phụ trong một hệ thống PROFINET lớn hơn.
