| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6GK7443-1EX20-0XE0 |

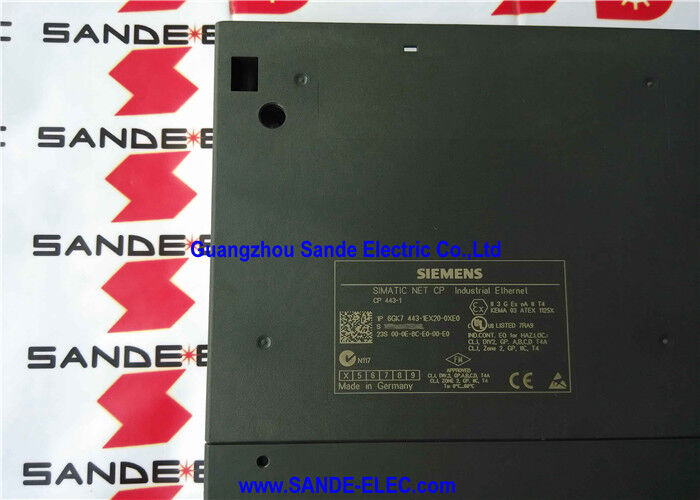

CácSiemens 6GK7443-1EX20-0XE0is the CP 443-1 communications processor for the SIMATIC S7-400 — the Industrial Ethernet interface module that connects the S7-400 PLC rack directly to 10/100 Mbit/s Ethernet networks while simultaneously acting as a PROFINET IO controller for distributed I/O systems.
Trong hệ thống phân cấp mô-đun S7-400, CP 443-1 được cắm vào mặt sau cùng với các mô-đun CPU và mang toàn bộ tải lượng truyền thông mạng độc lập với CPU,dỡ tải xử lý giao thức Ethernet để CPU vẫn tập trung vào việc thực hiện chương trình PLC của nó mà không có giao tiếp trên đầu làm suy giảm hiệu suất chu kỳ quét.
Tính năng phần cứng đặc biệt nhất của biến thể EX20 là công tắc thời gian thực hai cổng tích hợp được xây dựng xung quanh chip ERTEC 400.
The two RJ45 ports are not two independent network connections — they share one IP address and form a switch that allows the module to participate in both linear (daisy-chain) and ring topologies without an external switch.
This is directly relevant for PROFINET IO installations where the linear topology through device-to-device connections reduces hardware cost and cabinet space compared to star-wired architectures requiring a central switch at every tier.
Các topology vòng, khi kết hợp với Media Redundancy Protocol (MRP), cho phép mạng phục hồi từ một cáp duy nhất hoặc lỗi chuyển đổi tự động,Giữ các thiết bị PROFINET IO hoạt động trong tình trạng lỗi.
Ở 128 kết nối hoạt động trong chế độ đa giao thức, CP 443-1 EX20 có thể đồng thời duy trì một hỗn hợp các kết nối trao đổi dữ liệu S7, kết nối ổ cắm TCP / IP mở, liên kết bộ điều khiển PROFINET IO,và SEND/RECEIVE các phiên với các thiết bị tương thích với S5 tất cả đều hoạt động đồng thời và tất cả đều được quản lý độc lập bởi bộ xử lý của CP.
CP xuất hiện với CPU S7-400 như một mô-đun tiêu chuẩn trong rack, với trao đổi dữ liệu được xử lý thông qua các khu vực bộ nhớ CPU được chia sẻ được xác định trong NetPro trong quá trình cấu hình.
| Parameter | Giá trị |
|---|---|
| Định nghĩa sản phẩm | CP 443-1 |
| Giao diện | 2 × RJ45 (đóng chuyển ERTEC 400 tích hợp) |
| Tỷ lệ chuyển nhượng | 10/100 Mbit/s (tự cảm nhận) |
| Các kết nối hoạt động tối đa | 128 (phần nhiều giao thức) |
| Nghị định thư | ISO, TCP/IP, UDP (với/không có RFC 1006) |
| PROFINET IO | Bộ điều khiển (tối đa 32 thiết bị IO với khởi động ưu tiên) |
| S7 Truyền thông | Có (PUT/GET, S7 routing) |
| Đưa/viết | Có (hợp tác với S5) |
| Gửi/nhận | Có (giao tiếp mở) |
| Multicast | Có (UDP) |
| Dịch vụ mạng | DHCP, SNMP V2, chẩn đoán web |
| An ninh | Danh sách kiểm soát truy cập IP |
| Cấu hình | Bước 7 / NetPro |
| Tình trạng | Bị ngừng sản xuất |
Giá trị của CP 443-1 trong một mạng lưới nhà máy xuất phát từ sự rộng rãi của các chế độ liên lạc mà nó hỗ trợ đồng thời.
Thông tin liên lạc S7 (PUT/GET)là giao thức trao đổi dữ liệu bản địa giữa Siemens và Siemens.
Nó cho phép các CPU S7-400 đọc và ghi dữ liệu trực tiếp đến các bộ điều khiển S7 khác S7-300, S7-400, hoặc S7-1500 thông qua cổng thông tin bằng cách sử dụng các khối chương trình PUT và GET.
Đây là tiêu chuẩn cho sự phối hợp giữa PLC trong các dây chuyền sản xuất đa bộ điều khiển,khi một bộ điều khiển cần đọc các giá trị quy trình hoặc ghi các điểm thiết lập cho một bộ điều khiển khác trên mạng nhà máy.
Đưa/viếtcung cấp khả năng tương thích ngược với các hệ thống SIMATIC S5 cũ sử dụng mô hình kết nối S5 cũ hơn.
Trong các nhà máy có cả hệ thống S7-400 và hệ thống S5 cũ hơn, khả năng Fetch / Write của CP 443-1 duy trì giao tiếp với phần cứng cũ mà không cần thiết bị chuyển đổi giao thức.
Gửi/nhận (đối tác mở)thực hiện kết nối ổ cắm TCP/IP hoặc ISO để giao tiếp với các hệ thống không phải Siemens - máy chủ SCADA, nền tảng MES, hệ thống chất lượng, điểm tích hợp ERP,và bộ điều khiển của bên thứ ba giao tiếp qua Ethernet tiêu chuẩn.
Các khối chức năng SEND và RECEIVE trong chương trình của CPU S7-400 xử lý dữ liệu đi đến và từ CP cho các kết nối này.
Bộ điều khiển PROFINET IOkết nối các hệ thống I/O phân tán - ET 200S, ET 200M, ET 200SP, ổ đĩa có khả năng PROFINET và các thiết bị - trực tiếp với CPU S7-400 thông qua mạng Ethernet,mà không cần một cơ sở hạ tầng fieldbus PROFIBUS riêng biệt.
CP 443-1 EX20 quản lý trao đổi dữ liệu IO chu kỳ với tối đa 32 thiết bị IO PROFINET hỗ trợ khởi động ưu tiên,và xử lý tất cả các PROFINET thông tin liên lạc thời gian thực độc lập với chu kỳ chương trình CPU.
Chip ERTEC 400 bên trong CP 443-1 EX20 là cùng một silicon được sử dụng trong các công nghệ chuyển đổi SCALANCE X của Siemens cho các ứng dụng PROFINET.
Sự tích hợp của nó vào mô-đun CP có nghĩa là hai cổng RJ45 trên tấm mặt của mô-đun là cổng chuyển đổi được quản lý chia sẻ địa chỉ Ethernet duy nhất của mô-đun chứ không phải là hai giao diện mạng riêng biệt.
Trong một cấu trúc tuyến tính, hai cổng của CP kết nối với thiết bị ở phía trước và phía sau trong một chuỗi hoa ngọc,tạo ra một phân đoạn Ethernet duy nhất mà các luồng thông qua nhiều thiết bị mà không cần một công tắc có dây sao tại mỗi nút.
Trong topology vòng (khi MRP được bật), cổng thứ hai của thiết bị cuối cùng kết nối trở lại với cổng đầu tiên, tạo thành một vòng kín.
Tiêu chuẩn MRP xác định cách một thiết bị trong vòng hoạt động như Ring Manager,liên tục giám sát tính toàn vẹn của vòng và kích hoạt một đường thay thế trong vòng ít hơn 200 mili giây khi phát hiện vỡ vòng.
For PROFINET IO systems where maintaining IO communication continuity is important — particularly in applications where sensor or actuator data loss during a fault could create safety issues or process quality problems — the ring topology with MRP provides a cost-effective redundancy mechanism that uses only the cables and ports already present in the installation.
Chức năng danh sách kiểm soát truy cập IP (ACL) cho phép CP 443-1 chấp nhận hoặc từ chối các kết nối đến từ các địa chỉ IP cụ thể hoặc phạm vi địa chỉ IP.
Điều này cung cấp một điều khiển truy cập lớp mạng giới hạn các hệ thống bên ngoài có thể bắt đầu kết nối với CPU S7-400 thông qua CP.
Trong một môi trường nhà máy nơi mạng OT (Công nghệ vận hành) kết nối với hệ thống CNTT của công ty hoặc cơ sở hạ tầng đám mây, một IP ACL trên CP tạo ra một chu vi xác định: chỉ các máy chủ SCADA,Địa điểm làm việc kỹ thuật, và các hệ thống HMI với địa chỉ IP được cấu hình có thể thiết lập kết nối, trong khi tất cả các lưu lượng mạng khác bị chặn tại CP.
Đây không phải là sự thay thế cho một kiến trúc mạng được thiết kế đúng cách với tường lửa và phân đoạn mạng,nhưng nó cung cấp một lớp bảo vệ bổ sung có ý nghĩa chống lại truy cập không mong muốn hoặc độc hại vào PLC thông qua giao diện Ethernet.
Câu 1: CP 443-1 EX20 có hai cổng RJ45. Nó có thể kết nối với hai mạng con khác nhau cùng một lúc?
Không. Hai cổng RJ45 là cổng trên bộ chuyển mạch ERTEC 400 tích hợp của mô-đun và chia sẻ một địa chỉ IP duy nhất. Chúng không phải là hai giao diện mạng độc lập trên các mạng con khác nhau.Cả hai cổng thuộc về cùng một phân đoạn Ethernet.
Thiết kế cổng kép hỗ trợ topology tuyến tính và vòng trong một mạng duy nhất.nhiều module CP 443-1 được lắp đặt trong cùng một rack S7-400 sẽ được yêu cầu.
Q2: Các kết nối hoạt động tối đa được liệt kê là 128.
Giới hạn 128 kết nối là tổng trên tất cả các chế độ giao thức hoạt động đồng thời.
Việc phân bổ giữa giao tiếp S7, SEND/RECEIVE ISO-on-TCP/ISO/UDP, và PROFINET IO được cấu hình trong NetPro và được sử dụng từ nhóm chia sẻ.PROFINET IO kết nối thiết bị tiêu thụ từ cùng một hồ bơi như các kết nối khác.
Việc phân bổ thực tế phụ thuộc vào các yêu cầu ứng dụng cụ thể ✓ một hệ thống có nhiều thiết bị PROFINET IO tiêu thụ nhiều kết nối từ nhóm,để lại ít hơn cho S7 và SEND/RECEIVE đồng thời.
Sổ tay vận hành CP 443-1 cung cấp bảng ngân sách kết nối chi tiết để lập kế hoạch cấu hình tối đa.
Q3: CP 443-1 EX20 có thể được sử dụng với các CPU dư thừa S7-400H không?
Có, EX20 có thể được sử dụng như một mô-đun thay thế trong cấu hình H-CPU, bao gồm cả với H-CPU chạy firmware V4.0 trở lên.
Tuy nhiên, có những hạn chế: Chế độ SSEND/SRECV trên giao diện SEND/RECV không được hỗ trợ với H-CPU, và PROFINET IO không được hỗ trợ với H-CPU.
Đối với các ứng dụng hệ thống H yêu cầu PROFINET IO, biến thể CP nâng cao phải được chỉ định.
Q4: Phần mềm cấu hình nào cần thiết để thiết lập CP 443-1 EX20?
CP 443-1 EX20 được cấu hình bằng cách sử dụng SIMATIC STEP 7 (Classic) với công cụ cấu hình mạng NetPro.
Trong Bước 7, mô-đun CP được thêm vào cấu hình phần cứng S7-400, và sau đó NetPro được sử dụng để xác định các kết nối S7, SEND/RECEIVE, PROFINET IO,và tất cả các tham số mạng bao gồm địa chỉ IP, mạng con, cài đặt DHCP, và danh sách kiểm soát truy cập IP.
Cổng thông tin TIA không cấu hình bản địa CP 443-1 EX20 cho S7-400; STEP 7 Classic vẫn là công cụ thích hợp cho thế hệ mô-đun này.
Q5: 6GK7443-1EX20-0XE0 đã ngừng sản xuất.
Siemens khuyến cáo CP 443-1 EX31 (6GK7443-1 EX31-0XE0) là người kế nhiệm EX20.
EX31 vẫn giữ nguyên bộ tính năng cơ bản và giao diện vật lý tương tự (hai RJ45,Chuyển đổi dựa trên ERTEC) trong khi thêm một bảng mạch phủ để hoạt động ở nhiệt độ môi trường xung quanh lên đến 70 ° C ‡ rộng hơn phạm vi hoạt động tiêu chuẩn của EX20.
EX31 là một sự thay thế cho EX30 và EX20 trong hầu hết các ứng dụng.
Đối với các dự án S7-400 mới, Siemens cũng khuyến cáo đánh giá con đường di chuyển sang S7-1500 với tích hợp PROFINET gốc của nó, loại bỏ sự cần thiết của một mô-đun CP riêng biệt.
