| Nguồn gốc | HUNGary |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |

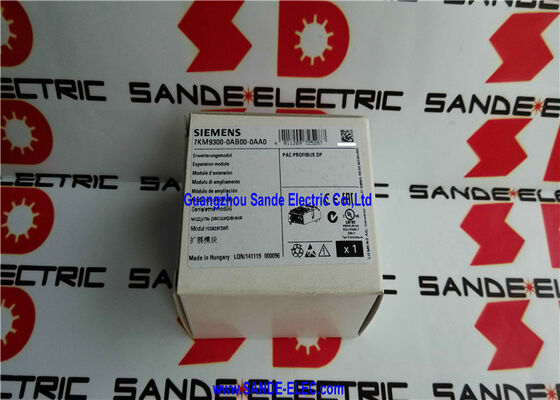

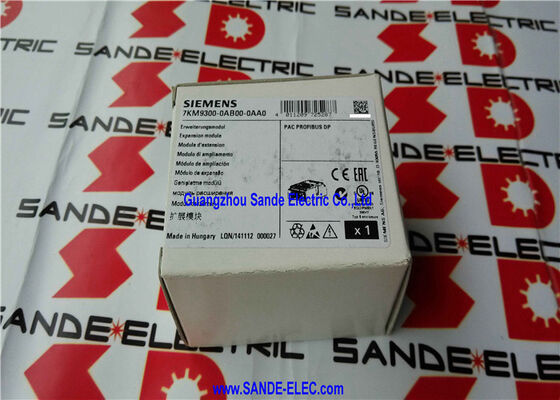

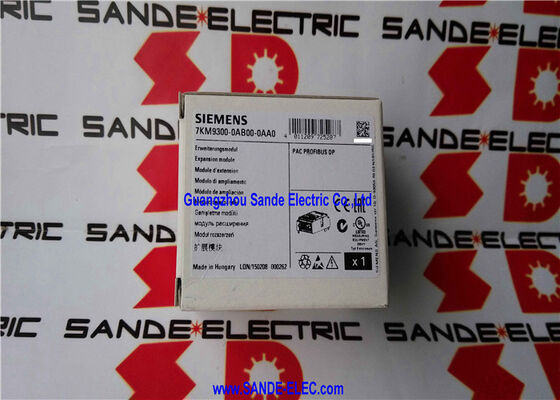

| Số mô hình | 7KM9300-0AB00-0AA0 |
CácSiemens 7KM9300-0AB00-0AA0là mô-đun mở rộng PROFIBUS DP cho các máy đo năng lượng Siemens SENTRON PAC, cụ thể là các thiết bị đo 7KM PAC3200 và PAC4200.Nó biến một đồng hồ năng lượng độc lập thành một PROFIBUS DP đầy đủ mạng nô lệ, làm cho tất cả các thông số đo của máy đo ‡ điện áp, dòng điện, công suất, năng lượng, yếu tố công suất, tần số, âm thanh ‡ có sẵn cho bất kỳ người quản lý DP PROFIBUS nào trên mạng nhà máy.
Đề xuất giá trị cơ bản rất đơn giản: máy đo năng lượng được đặt trong các tấm phân phối điện, khoang chuyển mạch và trung tâm điều khiển động cơ thu thập dữ liệu điện có giá trị.Dữ liệu đó chỉ hữu ích nếu nó có thể đến được hệ thống điều khiển., phần mềm quản lý năng lượng, hoặc nền tảng SCADA hoạt động trên nó.
Không có giao diện liên lạc, máy đo hiển thị các chỉ số của nó tại địa phương trên màn hình riêng của nó ¢ chỉ có thể đọc được bởi một người đứng trước bảng điều khiển.tất cả các số lượng đo được chảy liên tục qua mạng PROFIBUS của nhà máy đến bất cứ nơi nào cần thiết.
Mô-đun được lắp đặt như một cắm trực tiếp vào khe cắm mở rộng của PAC3200 hoặc PAC4200, không có không gian lắp đặt bổ sung, không có nguồn điện riêng biệt, không có dây dẫn bên ngoài giữa mô-đun và đồng hồ.
Kiến trúc mở rộng của PAC3200 được thiết kế với tính mô-đun này trong tâm trí: một khe cắm duy nhất chấp nhận một mô-đun PROFIBUS DP, PROFINET, Modbus RTU hoặc RS485,cho phép cùng một phần cứng máy đo phục vụ các kiến trúc truyền thông khác nhau bằng cách trao đổi mô-đun cắm.
| Parameter | Giá trị |
|---|---|
| Giao diện | PROFIBUS DP, 9-pin Sub-D (IEC 61158) |
| Sức mạnh | Thông qua máy chủ PAC3200 / PAC4200 |
| Sự cô lập | 500V AC (galvanic) |
| Xếp hạng IP | IP20 |
| Khả năng đốt cháy | UL 94 V-0 |
| Kích thước (H × W × D) | 63×43×22mm |
| Nhiệt độ hoạt động | -5 đến +55°C |
| MTBF | 141.1 năm |
| Máy đo tương thích | PAC3200, PAC4200, PAC3220 |
| Tình trạng | Bị ngừng sản xuất |
Giao thức DP PROFIBUS hoạt động theo mô hình thăm dò master-slave chu kỳ: DP master (thường là CPU Siemens S7-300 hoặc S7-400),hoặc bất kỳ bộ điều khiển chính DP PROFIBUS) gửi yêu cầu đến mô-đun PROFIBUS của PAC3200 trong mỗi chu kỳ xe buýt, và mô-đun phản hồi với dữ liệu được đo hiện tại.
Thông qua tệp cấu hình GSDML được tải vào cấu hình phần cứng của PROFIBUS master, kỹ sư chọn số lượng đo từ PAC3200 được bao gồm trong khung dữ liệu chu kỳ.
PAC3200 đo một bộ đầy đủ các thông số chất lượng điện ✓ điện áp ba pha (L-L và L-N), dòng điện ba pha, năng lượng hoạt động ba pha, phản ứng và hiển nhiên,Các yếu tố công suất ba pha, tần số, tổng năng lượng hoạt và phản ứng (nhập khẩu và xuất khẩu cho đo bốn phần tư), nội dung hài hòa và giá trị nhu cầu.
Không phải tất cả những điều này đều cần phải có trong mọi thông báo PROFIBUS, cấu hình GSDML cho phép chỉ chọn những gì hệ thống điều khiển thực sự cần, tối ưu hóa việc sử dụng chu kỳ xe buýt.
Lợi ích thực tế của cấu hình chọn lọc này là hiệu quả băng thông: a PROFIBUS network serving many PAC3200 meters (each with its own PROFIBUS module) does not need to transmit the full meter dataset from each node in every cycle — only the quantities actively used by the control system are included, để lại dung lượng bus cho các thiết bị khác.
Ngoài kênh chu kỳ,7KM9300-0AB00-0AA0 hỗ trợ trao đổi dữ liệu không chu kỳ thông qua PROFIBUS DPV1 mở rộng giao thức PROFIBUS DP cho phép đọc và ghi các bản ghi dữ liệu bên ngoài quét chu kỳ. DPV1 được sử dụng cho:
Truy cập cấu hình:Đọc và ghi các tham số cấu hình PAC3200 (tỷ lệ CT, tỷ lệ VT, cấu hình hệ thống đo, giới hạn báo động) từ máy chủ PROFIBUS mà không cần truy cập vật lý vào bảng điều khiển phía trước của máy đo.
Dữ liệu đo mở rộng:Đọc các số lượng đo được không được bao gồm trong kênh chu kỳ, giá trị năng lượng lịch sử, dữ liệu hài hòa mở rộnghoặc các thông số ít cần thiết ✓ theo yêu cầu thay vì mỗi chu kỳ xe buýt.
Dữ liệu chẩn đoán:Kênh DPV1 mang thông tin chẩn đoán thiết bị ¢ trạng thái mô-đun, dấu hiệu lỗi liên lạc,và kết quả tự kiểm tra that that provides the PROFIBUS master with detailed health monitoring of the energy meter without interrupting the normal measurement cycle.
Q1: Có thể sử dụng mô-đun 7KM9300-0AB00-0AA0 với đầu vào và đầu ra kỹ thuật số của PAC4200 qua PROFIBUS?
Vâng, khi PROFIBUS DP được lắp đặt trong PAC4200 (bao gồm cả đầu vào và đầu ra kỹ thuật số tích hợp),trạng thái I/O của các đầu vào và đầu ra đó có thể truy cập thông qua kênh chu kỳ PROFIBUS và thông qua DPV1.
Các byte điều khiển trong kênh chu kỳ cho phép PROFIBUS master để điều khiển đầu ra kỹ thuật số của PAC4200kích hoạt một đầu ra xung hoặc chuyển đổi một bộ chuyển tiếp điều khiển trong khi trạng thái đầu vào và tất cả các số lượng đo được đọc lại trong cùng một khung chu kỳ.
Q2: Có bao nhiêu 7KM PAC3200 mét với PROFIBUS mô-đun có thể được kết nối với một PROFIBUS DP phân đoạn?
Một phân đoạn DP PROFIBUS tiêu chuẩn hỗ trợ tối đa 32 trạm (nốt) mà không có bộ lặp. Với bộ lặp, tối đa 126 địa chỉ slave có sẵn trong một mạng DP PROFIBUS.Mỗi PAC3200 với một mô-đun PROFIBUS chiếm một địa chỉ nô lệ.
Trong thực tế, số lượng đồng hồ trên một phân đoạn duy nhất được giới hạn bởi yêu cầu về thời gian chu kỳ xe buýt, càng nhiều slave và càng nhiều dữ liệu cho mỗi slave,càng lâu mỗi chu kỳ quét đầy đủ mất ở tốc độ bus được cấu hình (thường là 1.5 Mbit/s cho các mạng hỗn hợp thiết bị).
Q3: File GSD nào cần thiết để cấu hình mô-đun PROFIBUS của PAC3200 trong STEP 7?
Mô-đun PROFIBUS DP yêu cầu tệp GSD do Siemens cung cấp cho dòng PAC 7KM. Tệp GSD xác định định dạng dữ liệu của mô-đun, các tùy chọn dữ liệu chu kỳ (có thể chọn số lượng đo được),và khả năng chẩn đoán.
Tệp được tải xuống từ Siemens Industry Online Support và nhập vào danh mục phần cứng của STEP 7,sau đó PAC3200 với mô-đun PROFIBUS xuất hiện như một PROFIBUS DP slave có thể cấu hình trong giao diện HW Config.
Tệp GSDML hỗ trợ lựa chọn cá nhân các lượng đo cho kênh chu kỳ để tối ưu hóa việc sử dụng băng thông bus.
Câu 4: Phiên bản -0AB00-0AA0 có thể được trao đổi trực tiếp với mô-đun kế thừa -0AB01-0AA0 không?
-0AB01-0AA0 là người kế nhiệm -0AB00-0AA0, mở rộng khả năng tương thích cho các thiết bị bổ sung (PAC3220, 3VA COM100/800) ngoài PAC3200/PAC4200. Từ góc độ mạng PROFIBUS,cả hai mô-đun hoạt động như PROFIBUS DP nô lệ với cùng một giao diện dữ liệu.
Về mặt vật lý, cả hai mô-đun đều cài đặt trong cùng một khe cắm mở rộng PAC. Tuy nhiên, cấu hình GSD / GSDML có thể khác nhau giữa các bản sửa đổi,và cấu hình phần cứng STEP 7 / TIA Portal nên được xác minh khi thay thế một cho một trong các dự án hiện có.
Q5: Có thể mô-đun PROFIBUS và màn hình tích hợp của PAC3200 hoạt động đồng thời không?
Đúng, mô-đun DP PROFIBUS và màn hình và bàn phím phía trước của PAC3200 hoạt động độc lập và đồng thời.
Trong khi dữ liệu đo được truyền qua PROFIBUS trong thời gian thực, màn hình hiển thị địa phương của đồng hồ tiếp tục hiển thị màn hình đo bình thường của nónăng lượng và các nút bảng điều khiển phía trước vẫn hoạt động cho các thay đổi tham số địa phương.
Lắp đặt mô-đun PROFIBUS không vô hiệu hóa hoặc thay đổi bất kỳ khả năng hoạt động cục bộ nào của PAC3200.
