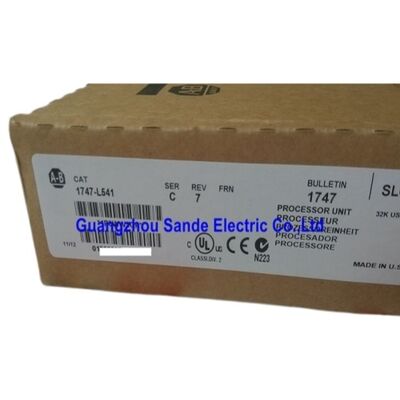

SLC 5/04 16K Controller 1747-L541 1747L541 1747-L541

Allen-Bradley 1747-L541 SLC 5/04 Bộ xử lý 16K ¢ DH +, RS-232, RAM pin

Tổng quan sản phẩm

Số phần:1747-L541

Cũng được tìm kiếm như:1747L541, Allen-Bradley 1747-L541, AB SLC 5/04 16K

Dòng sản phẩm:SLC 500

Phân loại:Allen-Bradley SLC 5/04 CPU Module 16K User Memory, 4096 I/O, DH+ và RS-232 Communication, RAM pin, thời gian quét 0,9 ms/K

Thông số kỹ thuật

SLC 5/04 trong thực tiễn ️ Ý nghĩa thực sự của 16K bộ nhớ

Các1747-L541là biến thể 16K của bộ xử lý SLC 5/04 của Allen-Bradley, và đối với phần lớn các ứng dụng SLC 500 phức tạp trung bình, bộ nhớ mà nó cung cấp là sự cân bằng đúng giữa khả năng và chi phí.

Mười sáu ngàn từ trong bộ nhớ người dùng chứa các chương trình phức tạp có ý nghĩa nhiều bậc thang logic bao gồm các chuỗi máy được phối hợp, vòng lặp PID, thao tác dữ liệu,và xử lý thông tin liên lạc mà không có chi phí trên của các phiên bản 32K hoặc 64K nơi bộ nhớ bổ sung sẽ đơn giản là không được sử dụng.

Điều phân biệt SLC 5/04 với SLC 5/03 bên dưới nó trong gia đình không chỉ là dung lượng bộ nhớ.

Các0.9 ms mỗi lần quét Kđặt bộ xử lý này vào cấp độ hiệu suất nơi phản ứng thời gian thực với các thay đổi quy trình thực sự có thể đạt được.

Đối với một chương trình 16K được sử dụng đầy đủ, the worst-case full-programme scan sits under 15 milliseconds — fast enough for the vast majority of discrete manufacturing and process control applications where machine cycle times run in the hundreds of milliseconds to seconds, và khi phản ứng I / O nhanh chóng với lỗi và khóa là một yêu cầu về an toàn và năng suất máy.

Các0.225 ms thời gian quét I/Otrong kiến trúc SLC 500, quét I / O và quét chương trình không giống nhau.

Quét I / O cập nhật bảng hình ảnh đầu vào và đầu ra độc lập với khoảng quét chương trình.hình ảnh đầu vào được làm mới đủ nhanh để các xung đầu vào ngắn gọn, kích hoạt công tắc gần bên trên các bộ phận di chuyển nhanh, đầu vào số tốc độ cao được ghi lại đáng tin cậy trong chu kỳ quét.

Các cổng truyền thông: DH + và RS-232

1747-L541 mang hai giao diện truyền thông, và chúng thực sự phục vụ các chức năng khác nhau trong một mạng nhà máy.

Hiểu được sự khác biệt giúp khi lập kế hoạch tích hợp hệ thống và khắc phục sự cố các vấn đề kết nối.

Data Highway Plus (DH+)là mạng công nghiệp ngang hàng của Allen-Bradley cho các hệ thống SLC và PLC-5.

Nó chạy ở tốc độ 57,6 Kbps, 115,2 Kbps hoặc 230,4 Kbps (có thể chọn) và hỗ trợ các cấu hình mạng nơi nhiều bộ xử lý SLC, hệ thống PLC-5,và các thiết bị đầu cuối lập trình chia sẻ cùng một bus truyền thông.

Trên một mạng DH +, 1747-L541 có thể trao đổi dữ liệu với các bộ điều khiển khác thông qua các hướng dẫn MSG - gửi và nhận các tệp dữ liệu giữa các PLC như một phần của một hệ thống đa bộ điều khiển phối hợp.

Đây là xương sống cho các mạng điều khiển sản xuất cấp dòng được thiết kế xung quanh kiến trúc Allen-Bradley DH + trong những năm 1990 và 2000.Nhiều trong số đó vẫn đang hoạt động sản xuất ngày nay.

RS-232trên cùng một bộ xử lý phục vụ một vai trò hoàn toàn khác nhau.

Cổng này thường được sử dụng để lập trình truy cập từ một máy tính chạy RSLogix 500, để kết nối với các thiết bị đầu cuối và trình đọc mã vạch,hoặc để liên lạc với các thiết bị của bên thứ ba sử dụng giao thức DF1.

Nó là một kết nối điểm đến điểm, không phải là một mạng một thiết bị đến một thiết bị và hoạt động ở tốc độ baud được cấu hình để phù hợp với thiết bị được kết nối.

Cổng RS-232 được tách ra khỏi cổng DH + có nghĩa là lập trình viên có thể được kết nối và theo dõi chương trình trong khi bộ điều khiển đồng thời giao tiếp trên mạng DH +,là một điều cần thiết thực tế trong quá trình đưa vào hoạt động và bảo trì hệ thống chạy.

Công suất I / O: 4.096 điểm và 30 khe cắm mô-đun trên 3 khung

1747-L541 hỗ trợ lên đến4,096 đầu vào riêng biệt và 4,096 đầu ra riêng biệt- Số liệu mô tả khả năng địa chỉ logic của bộ xử lý trên cơ sở hạ tầng I/O vật lý.

Trong kiến trúc SLC 500, công suất này được phân phối trên các mô-đun được lắp đặt trong tối đa3 khung I/Ochứa tối đa30 khe cắm moduletổng cộng.

Một lưu ý thực tế về cách các giới hạn này tương tác: giới hạn khe cắm module (30) và giới hạn điểm I / O (4,096 in và 4,096 out) đặt các trần độc lập.Một mô-đun I/O 32 điểm trong mỗi khe cắm 30 tạo ra 960 đầu vào và 960 đầu ra từ I/O riêng biệt.096 điểm tối đa.

Giới hạn 4,096 chỉ trở thành một hạn chế trong cấu hình mô-đun mật độ cao.

Đối với hầu hết các ứng dụng chạy các mô-đun I/O tiêu chuẩn 16 hoặc 32 điểm, số lượng khe cắm vật lý là hạn chế ràng buộc.

Các480 I/O tương tựSố liệu này đáng được chú ý đặc biệt đối với các ứng dụng quy trình.

Các mô-đun tương tự trong hệ thống SLC 500 chiếm các khe cắm mô-đun và tiêu thụ các địa chỉ I / O tương tự ¢ một mô-đun đầu vào tương tự 4 kênh chiếm một khe cắm nhưng sử dụng 4 từ đầu vào tương tự.

Giới hạn I/O tương tự 480 là một không gian địa chỉ tách biệt với giới hạn I/O riêng biệt; cả hai giới hạn đều áp dụng đồng thời,và cấu trúc tập tin chương trình phải tính cả hai khi lập kế hoạch một hệ thống mật độ I / O cao.

RAM pin và mô-đun sao lưu 1747-M13

Bộ nhớ của 1747-L541 làRAM pin hỗ trợ- chương trình và dữ liệu được lưu trữ trong bộ xử lý này được giữ lại khi nguồn điều khiển được loại bỏ, nhưng chỉ trong khi pin dự phòng (1747-BA) vẫn còn sạc.

Đây là một điểm bảo trì quan trọng phân biệt thế hệ SLC 5/04 với các bộ xử lý hiện đại có bộ nhớ chương trình flash không dễ bay hơi.

CácPin 1747-BAphải được thay thế theo một lịch trình thường xuyên, thường là mỗi một đến ba năm tùy thuộc vào điều kiện hoạt động và chu kỳ phụ trợ.

Khi pin cạn kiệt hoàn toàn, bộ xử lý sẽ mất chương trình của nó trong chu kỳ điện tiếp theo,và một chương trình tải lại từ RSLogix 500 hoặc mô-đun bộ nhớ sao lưu là cần thiết trước khi bộ điều khiển có thể tiếp tục hoạt động.

Các chỉ báo pin thấp trên tín hiệu SLC 5/04 khi cần thay thế; chờ báo động chỉ báo là thực tiễn chấp nhận được.nhưng chạy pin đến hết trước khi thay thế tạo ra một sự kiện phục hồi không cần thiết.

Các1747-M13 mô-đun bộ nhớ dự phòngcung cấp một tuyến phòng thủ thứ hai để giữ lại chương trình.

Các hộp mực EEPROM cắm này lưu trữ một bản sao của chương trình có thể được tải vào bộ xử lý khi khởi động, tùy chọn tự động.

Một máy mà 1747-M13 được lập trình để tự động tải trên mất bộ nhớ có thể phục hồi từ một pin hoàn toàn cạn kiệt mà không có một lập trình viên hiện diệnvà máy khởi động lại từ trạng thái chương trình được biết là tốt.

Đối với các cơ sở sản xuất nơi 1747-L541 điều khiển một quy trình quan trọng và thời gian ngừng hoạt động không được lên kế hoạch có chi phí đáng kể, cấu hình này được khuyến cáo mạnh mẽ hơn là chỉ dựa vào pin dự phòng.

Các ứng dụng điển hình

Dòng sản xuất riêng biệt với sự phối hợp đa PLC.Các dây chuyền lắp ráp, dây chuyền chuyển giao và các tế bào sản xuất tự động nơi mạng DH + kết nối nhiều bộ xử lý SLC 5/04 điều phối dòng chảy vật liệu, khóa an toàn,và trao đổi dữ liệu sản xuất qua đường dây.

Điều khiển quy trình với quản lý vòng lặp tương tự.Hệ thống trộn, vận chuyển và xử lý chất lỏng, trong đó 480 điểm I/O tương tự chứa các vòng nhiệt độ, áp suất, dòng chảy và mức cùng với điều khiển riêng biệt,và các hướng dẫn PID trong bộ hướng dẫn SLC 5/04 quản lý điều khiển vòng lặp khép kín.

Máy công cụ và điều khiển máy in.Máy sản xuất đòi hỏi phản ứng I/O nhanh ̇ máy in ấn, máy đúc phun, thiết bị ngoại vi CNC ̇ trong đó thời gian quét I/O 0,225 ms và 0.Quét chương trình 9 ms / K giữ độ trễ phản hồi trong các yêu cầu về an toàn và thời gian chu kỳ của máy.

Xây dựng tự động hóa và tiện ích.HVAC, chiller, and compressed air systems in manufacturing facilities where the SLC 500 platform was specified for control and the 1747-L541's 16K memory handles the sequence and setpoint management logic for a medium-complexity utilities system.

Tái thiết kế và bảo trì hệ thống cũ.Bất kỳ cơ sở nào hiện đang chạy thiết bị điều khiển SLC 5/04 mà bộ xử lý 1747-L541 bị hỏng đòi hỏi phải thay thế tương tự để khôi phục sản xuất mà không cần nâng cấp hệ thống điều khiển.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa 1747-L541 (16K) và các biến thể bộ nhớ SLC 5/04 khác là gì?

Gia đình bộ vi xử lý SLC 5/04 bao gồm ba kích thước bộ nhớ người dùng: 8K (1747-L531), 16K (1747-L541) và 64K (1747-L552).096 vào/ra), và sử dụng cùng một cổng liên lạc DH + và RS-232.

Sự khác biệt là bộ nhớ chương trình thuần túy có sẵn cho logic thang, bảng dữ liệu và tệp phụ.

16K của 1747-L541 đủ cho hầu hết các máy phức tạp trung bình và các phân đoạn dây chuyền sản xuất.

Chọn 8K khi ứng dụng đơn giản và bộ nhớ sẽ không phải là một hạn chế trong tương lai; chọn 64K khi có một số lượng lớn các chương trình phụ, sử dụng tập tin dữ liệu rộng rãi,hoặc tăng trưởng chương trình trong tương lai làm cho 16K có khả năng trở thành một giới hạn.

Q2: Liệu 1747-L541 có thể giao tiếp trực tiếp với PLC nền tảng Logix hiện đại?

Không bản địa. 1747-L541 sử dụng DH + như mạng ngang hàng chính của nó, không được hỗ trợ trên các bộ xử lý ControlLogix hoặc CompactLogix mà không có cổng hoặc thiết bị cầu.

A1761-NET-AIChoặc một1784-PKTXthẻ, hoặc một ControlLogix1756-DHRIOMô-đun, được yêu cầu để nối DH + với mạng EtherNet / IP hoặc ControlNet mà các hệ thống Logix hiện đại sử dụng.

Đối với trao đổi dữ liệu đọc / ghi giữa một bộ xử lý 1747-L541 và bộ xử lý ControlLogix trong cùng một cơ sở, lệnh MSG thông qua một cầu DH + là phương pháp đã được thiết lập.Kế hoạch cho phần cứng giao diện này khi tích hợp các hệ thống SLC 5/04 cũ vào kiến trúc mạng hiện đại.

Q3: Chương trình được sao lưu như thế nào và điều gì sẽ xảy ra nếu pin bị hỏng hoàn toàn?

1747-L541 sử dụng mộtPin lithium 1747-BAđể duy trì nội dung RAM trong thời gian tắt điện. Nếu pin này cạn hoàn toàn trước khi thay thế, chương trình và tất cả các bảng dữ liệu sẽ bị mất trong chu kỳ điện tiếp theo.

Khôi phục đòi hỏi phải tải lại chương trình từ một máy tính chạy RSLogix 500 hoặc từ1747-M13 EEPROM backup module.

Máy 1747-M13 có thể được cấu hình để tự động tải lên khi khởi động khi mất bộ nhớ được phát hiện, cho phép khôi phục tự động mà không cần một kỹ thuật viên hiện diện.Luôn luôn duy trì cả một bản sao lưu chương trình RSLogix 500 hiện tại trên một máy tính kết nối mạng và một tải 1747-M13 trong khe cắm bộ xử lý cho các ứng dụng quan trọng.

Q4: Phần mềm lập trình nào được sử dụng cho 1747-L541, và nó vẫn được hỗ trợ?

1747-L541 được lập trình vớiRockwell Automation RSLogix 500- môi trường phát triển logic thang chuẩn cho toàn bộ SLC 500 và gia đình MicroLogix.

RSLogix 500 chạy trên hệ điều hành Windows và kết nối với bộ xử lý thông qua bộ chuyển đổi USB-to-RS-232 (đối với cổng RS-232) hoặc thông qua mạng DH + sử dụng cầu 1784-PKTX hoặc USB-to-DH +.

Rockwell tiếp tục bán và hỗ trợ RSLogix 500 kể từ ngày hiện tại, mặc dù nền tảng phần cứng SLC 500 chính nó đang ở trạng thái vòng đời sản phẩm trưởng thành.RSS) được tạo trong RSLogix 500 có thể được lưu trữ và khôi phục vô thời hạn, làm cho nó đơn giản để duy trì các phiên bản chương trình trong suốt cuộc đời của máy.

Q5: Liệu 1747-L541 có tương thích với tất cả các mô-đun I/O SLC 500 không?

Có bộ vi xử lý SLC 5/04 tương thích với thư viện mô-đun I / O SLC 500 đầy đủ, bao gồm tất cả các mô-đun rời rạc, tương tự, đặc biệt và truyền thông dòng 1746.

Tính tương thích của mô-đun được xác định bởi kiến trúc backplane SLC 500, chứ không phải bởi biến thể bộ vi xử lý cụ thể.

Hạn chế duy nhất là giải quyết: bộ xử lý phải có đủ bộ nhớ người dùng và không gian tập tin dữ liệu để giải quyết tất cả các mô-đun được cài đặt và tổng số điểm I / O phải ở trong phạm vi 4,096 đầu vào riêng biệt / 4,096 đầu ra riêng biệt / 480 giới hạn tương tự.

Tất cả các mô-đun I / O SLC 500 trong cả định dạng khung cố định và mô-đun đều tương thích điện và hợp lý với 1747-L541.
