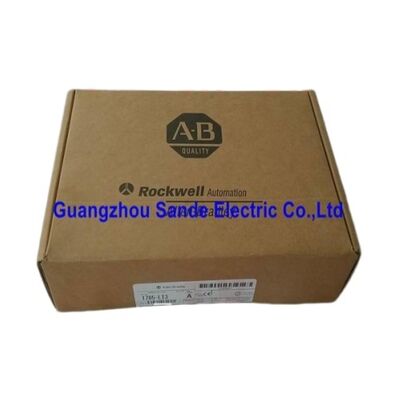

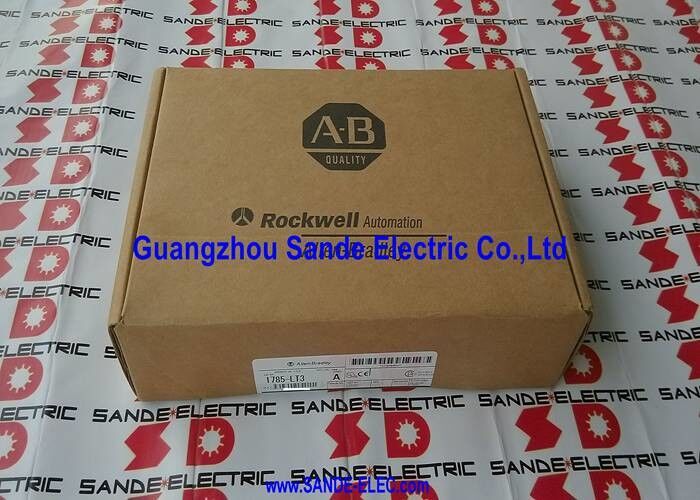

Các mô-đun xử lý 1785-LT3 1785LT3 1785-LT3

1785-LT3 PLC-5/12 Bộ xử lý 6K Word SRAM / 1×DH+ / 1×Remote I/O / 2.5A @ 5VDC / Hoạt động cũ bị ngưng

PLC-5/12 Địa điểm của nó trong gia đình PLC-5

Gia đình bộ vi xử lý PLC-5 trải rộng phạm vi dung lượng bộ nhớ và số lượng kênh truyền thông từ các biến thể nhỏ hơn 5/11 và 5/12 ở đầu vào đến 5/60 và 5/80 ở đầu.1785-LT3 (PLC-5/12) nằm gần mức nhập cảnh: 6K từ chương trình và bộ nhớ dữ liệu, một kênh DH + và một kênh I / O từ xa.

Đối với bối cảnh so với các bộ xử lý PLC-5 lớn hơn được mô tả trong phạm vi sản phẩm này, PLC-5/12 có 6K từ so với 64K từ trên PLC-5/60.Nó có một kênh DH + (được chia sẻ với RIO so với bốn kênh DH + / RIO độc lập trên 5/60Điều này đặt PLC-5/12 vững chắc trong các ứng dụng điều khiển máy nhỏ hơn, đơn giản hơnCác trạm xử lý chuyên dụng nơi tổng bộ nhớ chương trình và dữ liệu phù hợp với giới hạn 6K và một kênh truyền thông phục vụ tất cả các nhu cầu mạng.

Dòng điện 2,5A ở 5VDC là ngân sách năng lượng có sẵn cho giá đỡ I/O. Việc lựa chọn mô-đun I/O phải tính đến giới hạn này;một rack đầy đủ với nhiều module tương tự có thể tiếp cận công suất cung cấp.

Các thông số kỹ thuật chính

DH + và I / O từ xa ️ Một kênh, hai vai trò

1785-LT3 cung cấp một kênh truyền thông có thể hoạt động như DH + hoặc Remote I / O:

DH+ (Data Highway Plus): PLC-5/12 kết nối với một phân đoạn mạng DH + để truy cập lập trình, trao đổi dữ liệu ngang hàng với các bộ điều khiển PLC-5 khác và giao tiếp HMI (PanelView terminal,SCADA thông qua cổng 1784-KT).

I/O từ xa:PLC-5/12 quét các giá đỡ I/O từ xa được kết nối qua cáp I/O từ xa. Các giá đỡ từ xa mở rộng dung lượng I/O của hệ thống 1785-LT3 ngoài giá đỡ địa phương,phân phối các mô-đun I/O vào các phần máy tách biệt với bảng điều khiển chính.

Các kịch bản ứng dụng

Điều khiển máy độc lập:Một chương trình 6K chuyên dụng xử lý một chức năng máy duy nhất: chu kỳ bấm đấm, vòng kiểm soát tốc độ vận chuyển, chuỗi trạm xăng.Các kênh DH + kết nối PLC-5/12 với một trạm làm việc lập trình và một đầu cuối PanelView.

Tăng I/O từ xa:Bảng điều khiển chính chứa rack CPU PLC-5/12; một rack I / O từ xa tại máy thu thập cảm biến trường và dây chuyền thực hiện.Các kênh I / O từ xa trên 1785-LT3 quét rack từ xa như là một phần của chu kỳ quét bình thường.

Thay thế trong các hệ thống PLC-5/12 đã lắp đặt:1785-LT3 xuất hiện trong các máy và quy trình được lắp đặt trong những năm 1990 và 2000 vẫn còn trong sản xuất.Hành vi mạng DH + của hệ thống được cài đặt.

Câu hỏi thường gặp

Q1: Số lượng I / O tối đa cho 1785-LT3 PLC-5/12 là bao nhiêu?

PLC-5/12 hỗ trợ số điểm I/O tối đa được xác định dựa trên kích thước bộ nhớ và bảng hình ảnh I/O. Với bộ nhớ 6K, bảng hình ảnh I/O có thể sử dụng nhỏ hơn so với các biến thể PLC-5 lớn hơn.Mức giới hạn công suất I/O cụ thể nên được xác nhận từ trang dữ liệu sản phẩm PLC-5/12 ∙ nó thấp hơn đáng kể so với công suất 3072 điểm của PLC-5/60Đối với các thiết bị yêu cầu mở rộng I / O, các giá đỡ I / O từ xa được kết nối qua kênh RIO duy nhất cung cấp dung lượng I / O bổ sung trong giới hạn địa chỉ của 1785-LT3.

Q2: Phần mềm lập trình nào được sử dụng cho 1785-LT3?

RSLogix 5 là môi trường lập trình cho gia đình PLC-5 bao gồm PLC-5/12.hoặc thông qua bộ chuyển đổi USB-to-DH + 1784-U2DHP cho máy tính xách tay lập trình hiện đạiChương trình được lưu trữ trong SRAM từ 6K; pin sao lưu bảo vệ chương trình thông qua mất điện.

Q3: 1785-LT3 có thể liên lạc trực tiếp trên mạng EtherNet / IP không?

Không. 1785-LT3 cung cấp DH + và Remote I / O như các kênh truyền thông gốc của nó. EtherNet / IP không được hỗ trợ bản địa.Kênh DH + cho phép truy cập lập trình và giao tiếp ngang hàng với các bộ điều khiển PLC-5 và SLC 500 có khả năng DH + khác trên cùng một phân đoạn.

Q4: pin SRAM tồn tại trong bao lâu, và điều gì xảy ra khi bị hỏng?

Bộ vi xử lý PLC-5 sử dụng pin lithium để giữ lại chương trình và dữ liệu trong SRAM trong khi mất điện.Một chỉ báo BATT chiếu sáng khi điện áp pin giảm xuống dưới ngưỡng giữ. Trong trường hợp pin bị hỏng với mất điện, tất cả nội dung SRAM và dữ liệu sẽ bị mất.Các mô-đun dự phòng EEPROM (nếu tương thích với 1785-LT3) cung cấp lưu trữ chương trình không dễ bay hơi để khôi phục chương trình tự động khi khởi động.

Q5: PLC-5/12 (1785-LT3) so sánh với PLC-5/15 như thế nào?

PLC-5/12 có bộ nhớ 6K từ người dùng và một kênh DH + / RIO. PLC-5/15 cung cấp nhiều bộ nhớ hơn (thường là 8K hoặc cao hơn tùy thuộc vào biến thể) và có thể cung cấp hai kênh truyền thông.Đối với các thiết bị cần nhiều không gian chương trình hoặc giao tiếp hai kênh, các biến thể PLC-5/15 hoặc lớn hơn của PLC-5 phù hợp hơn.30) xác định trực tiếp lớp bộ nhớ và khả năng.
