| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE ROHS |
| Số mô hình | 1747-L532 |
Mã sản phẩm: 1747-L532
Nhà sản xuất: Allen-Bradley / Rockwell Automation (USA)
Dòng sản phẩm: SLC 500 — Hệ thống PLC mô-đun
I/O Analog Tối đa: 480 (cục bộ) Khung I/O cục bộ: Tối đa 3 (tối đa 30 khe cắm mô-đun cho mỗi khung cục bộ)
Tổng số khe cắm I/O cục bộ: 30 (dung lượng mô-đun tối đa)
Cổng giao tiếp:
Trạng thái: Đã ngừng sản xuất — thị trường hàng tồn kho/thừa còn hoạt động
Ứng dụng: Điều khiển quy trình, máy đóng gói, xử lý vật liệu, điều khiển HVAC, xử lý nước/nước thải, hệ thống băng tải, điều khiển phụ trợ máy công cụ

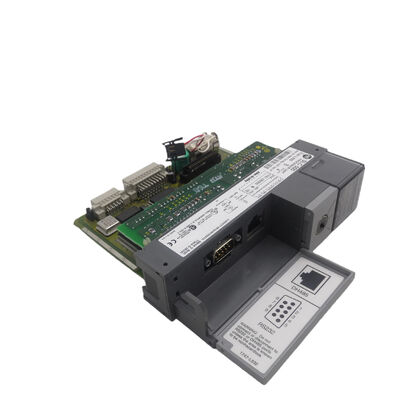

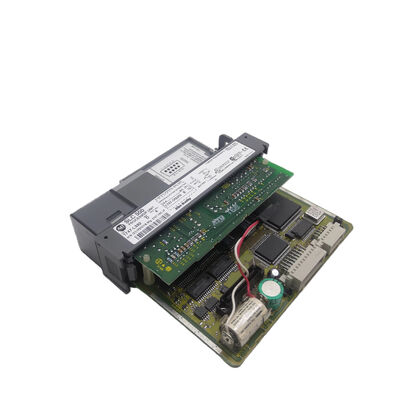

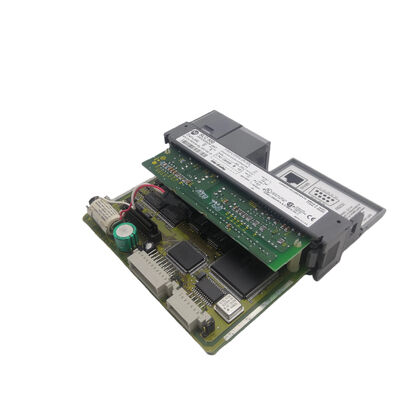

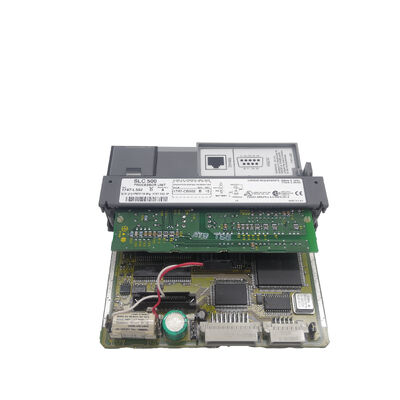

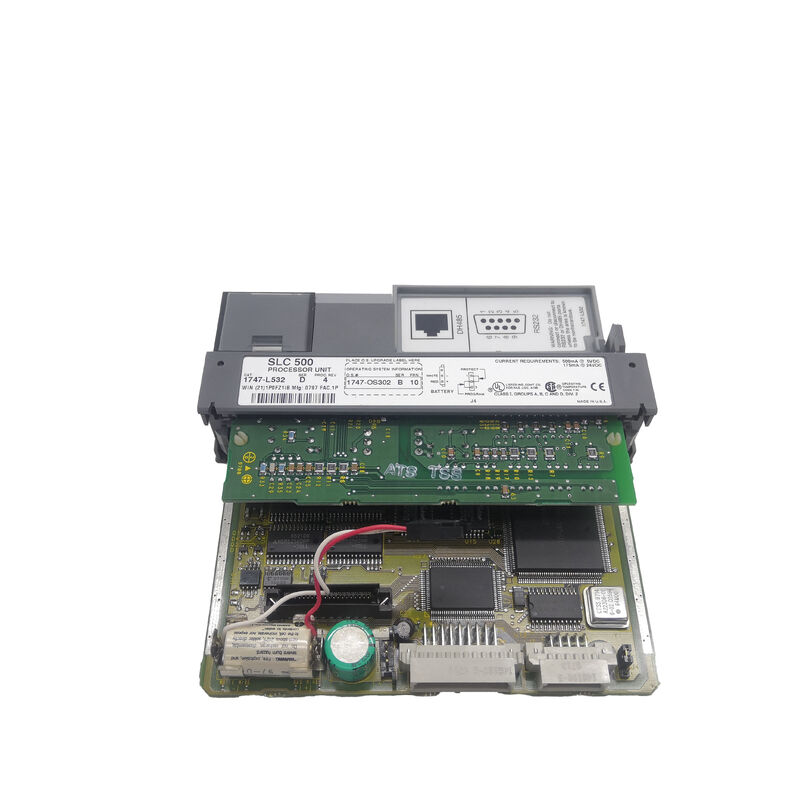

Bộ xử lý Allen-Bradley 1747-L532 là bộ xử lý SLC 5/03 — CPU tầm trung trong dòng SLC 500 của Rockwell Automation, nằm ở vị trí trung gian giữa các đơn vị cấp thấp 5/01 và 5/02 (bị giới hạn bởi bộ nhớ nhỏ hơn và tốc độ quét chậm hơn) và các biến thể cao cấp 5/04 và 5/05 (chỉ cần thiết cho các cài đặt mạng lớn và các chương trình rất lớn).
Khi nền tảng SLC 500 là PLC tầm trung chiếm ưu thế trong ngành sản xuất Bắc Mỹ vào những năm 1990 và 2000, SLC 5/03 là những gì hầu hết các ứng dụng thực sự cần: dung lượng I/O đủ cho phần lớn các tác vụ điều khiển máy và quy trình, RS-232 và DH-485 tích hợp để lập trình và kết nối HMI, chỉnh sửa trực tuyến để sửa đổi chương trình trong quá trình vận hành máy mà không làm gián đoạn sản xuất, và một bộ lệnh nâng cao tương thích với PLC-5 cho phép kỹ sư áp dụng các mẫu lập trình quen thuộc từ các bộ điều khiển cao cấp hơn của Allen-Bradley.
1747-L532 mang lại hai cải tiến cụ thể so với bộ xử lý SLC 5/02 tiền nhiệm, giúp nó hữu ích hơn đáng kể cho các ứng dụng quy trình liên tục.
Đầu tiên, việc bổ sung RS-232 tích hợp đã loại bỏ nhu cầu về mô-đun giao tiếp bên ngoài để truy cập lập trình PC và kết nối HMI — cổng RS-232 hỗ trợ DF1 full-duplex cho kết nối điểm-điểm với hệ thống SCADA và thiết bị đầu cuối vận hành, và có thể chuyển sang chế độ DH-485 cho hoạt động mạng đa điểm, nơi nhiều bộ điều khiển SLC 500 chia sẻ một cáp mạng duy nhất.
Thứ hai, dung lượng bộ nhớ 16K đủ lớn cho các chương trình phức tạp mà các ứng dụng điều khiển quy trình và xử lý vật liệu yêu cầu — vòng lặp PID cho nhiều biến quy trình, quản lý công thức với bảng dữ liệu, chương trình theo kiểu biểu đồ chức năng tuần tự được xây dựng từ chuỗi bộ đếm/bộ định thời/so sánh, và các chức năng chẩn đoán và báo cáo mà các nhà quản lý sản xuất mong đợi.
Tên mà các kỹ sư sản xuất nhận ra là "SLC 5/03" — định danh dòng sản phẩm xuất hiện trên tài liệu lập trình, hồ sơ bảo trì và danh sách phụ tùng thay thế trong các cơ sở đã lắp đặt ở Bắc Mỹ và trên toàn cầu. 1747-L532 là mã danh mục; SLC 5/03 là cách các kỹ sư mô tả nó khi họ tìm kiếm bộ phận thay thế.
| Thông số | Giá trị |
|---|---|
| Bộ nhớ người dùng | 16K từ (RAM có pin dự phòng) |
| Thời gian quét chương trình | 1 ms / 1K chương trình |
| Thời gian quét I/O | 0.225 ms |
| Đầu vào tối đa | 4096 |
| Đầu ra tối đa | 4096 |
| I/O Analog tối đa | 480 |
| Khung cục bộ | 3 (tối đa 30 khe) |
| Cổng RS-232 | DF1 / DH-485 / ASCII |
| Cổng DH-485 | Tích hợp |
| Đồng hồ thời gian thực | Tích hợp |
| Chỉnh sửa trực tuyến | Có |
| Nhiệt độ hoạt động | 0 đến +60°C |
| Pin | 1747-BA (có đèn báo yếu) |
| Lập trình | RSLogix 500 |
| Trạng thái | Đã ngừng sản xuất |
Hai cổng giao tiếp tích hợp của 1747-L532 xác định cách nó phù hợp với mạng tự động hóa của nhà máy, và sự kết hợp RS-232/DH-485 là kiến trúc mạng SLC 500 tiêu chuẩn trong những năm 1990.
DH-485 (Data Highway 485) là mạng nối tiếp đa điểm của Allen-Bradley được xây dựng trên lớp vật lý RS-485, hoạt động ở tốc độ lên tới 19,2 kbaud. Tối đa 32 nút có thể chia sẻ một phân đoạn DH-485 duy nhất, bao gồm các bộ điều khiển SLC 500, thiết bị đầu cuối HMI PanelView và các hệ thống SCADA dựa trên PC sử dụng 1761-NET-AIC (Bộ chuyển đổi giao diện nâng cao) hoặc bộ chuyển đổi tương tự.
Trên mạng DH-485, 1747-L532 có thể nhận tải xuống chương trình, phục vụ các yêu cầu giám sát trực tuyến, nhận lệnh đọc/ghi từ HMI và trao đổi dữ liệu với các bộ điều khiển SLC 500 khác thông qua tin nhắn ngang hàng.
RS-232 cung cấp kết nối điểm-điểm để lập trình bằng máy tính xách tay (thông qua cáp RS-232 phù hợp với bộ chuyển đổi USB-RS232 trên PC hiện đại), cho các bảng HMI cục bộ giao tiếp qua giao thức DF1 và cho các thiết bị bên ngoài như máy in và máy quét mã vạch giao tiếp ở chế độ ASCII.
Cổng RS-232 có thể được cấu hình lại giữa các chế độ DF1 full-duplex, DF1 half-duplex, DH-485 và ASCII — một cài đặt phần mềm trong RSLogix 500 cho phép cùng một cổng vật lý phục vụ các nhu cầu kết nối khác nhau mà không cần thay đổi phần cứng.
Để có mạng rộng hơn — kết nối với ControlNet hoặc EtherNet/IP — các mô-đun giao tiếp bổ sung (1747-KE cho cổng gateway DH+, hoặc các mô-đun quét I/O từ xa) được lắp đặt vào các khe cắm khung SLC 500 bên cạnh CPU.
1747-L532 cũng hỗ trợ các mô-đun quét I/O từ xa và các mô-đun quét DeviceNet trong khung cục bộ, mở rộng kiến trúc I/O đến các khung từ xa trên toàn bộ cơ sở.
Số lượng I/O tối đa 4096 đầu vào và 4096 đầu ra của 1747-L532 đạt được thông qua sự kết hợp của I/O cục bộ trong tối đa ba khung cục bộ và I/O từ xa thông qua các mô-đun quét I/O từ xa.
Ở chế độ cục bộ, ba khung có thể chứa tổng cộng tối đa 30 khe cắm mô-đun, hỗ trợ tối đa 960 điểm I/O cục bộ (tùy thuộc vào lựa chọn mô-đun và dung lượng nguồn điện). I/O từ xa mở rộng điều này lên toàn bộ 4096 điểm I/O rời rạc, kết nối các khung từ xa qua cáp I/O từ xa đến các mô-đun quét được lắp đặt trong khung cục bộ.
Dung lượng I/O analog 480 kênh đáp ứng các thiết bị đo lường mở rộng — 480 kênh I/O analog trên dòng mô-đun analog 1746 (1746-NI4, 1746-NI8, 1746-NO4V, 1746-NO4I, và các loại khác) bao gồm các ứng dụng xử lý với hàng chục cảm biến và vòng điều khiển.
Dòng mô-đun I/O 1746 bao gồm hơn 50 loại mô-đun bao phủ mọi thứ từ kỹ thuật số và analog tiêu chuẩn đến các loại đầu vào chuyên dụng (cặp nhiệt điện, RTD, bộ đếm tốc độ cao) và các loại đầu ra (rơle, transistor, dòng analog, điện áp analog).
Bộ lệnh của SLC 5/03 là một sự mở rộng đáng kể so với các SLC 5/01 và 5/02 đơn giản hơn, kết hợp các danh mục lệnh trước đây liên quan đến nền tảng PLC-5 đắt tiền hơn của Allen-Bradley:
PID (Tỷ lệ-Tích phân-Vi phân): Lệnh PID tích hợp thực hiện một vòng điều khiển PID hoàn chỉnh trong một lệnh duy nhất, lấy đầu vào biến quy trình, so sánh nó với điểm đặt và tính toán giá trị đầu ra với các hệ số khuếch đại có thể cấu hình, chống tích lũy và lọc vi phân. Nhiều vòng lặp PID có thể chạy đồng thời, bị giới hạn bởi bộ nhớ khả dụng và thời gian quét.
Toán học dấu phẩy động: Cộng, trừ, nhân, chia, các hàm lượng giác và logarit hoạt động trên các số dấu phẩy động IEEE 32 bit — cần thiết cho việc chia tỷ lệ đơn vị kỹ thuật, tính toán hệ số khuếch đại PID và bất kỳ ứng dụng nào yêu cầu giá trị phân số.
Lệnh ASCII: Xử lý chuỗi, so sánh ký tự và I/O cổng nối tiếp cho giao tiếp chế độ ASCII — cho phép 1747-L532 trao đổi dữ liệu văn bản với HMI, máy quét mã vạch, máy in và thiết bị cân mà không cần mô-đun giao tiếp bổ sung.
STI (Ngắt hẹn giờ có thể chọn): Thực thi một chương trình con được chỉ định tại một khoảng thời gian cố định độc lập với lần quét chính — cho phép các vòng lặp PID, ghi nhật ký dữ liệu và các chức năng quan trọng về thời gian chạy ở tốc độ lấy mẫu nhất quán bất kể sự thay đổi thời gian quét của chương trình chính.
Địa chỉ gián tiếp: Xử lý mảng, quản lý công thức và truy cập dữ liệu động theo giá trị con trỏ thay vì địa chỉ cố định — cho phép cấu trúc dữ liệu linh hoạt đơn giản hóa nhiều chương trình ứng dụng thực tế.
Q1: 1747-L532 sử dụng pin để sao lưu RAM. Pin kéo dài bao lâu và điều gì xảy ra khi pin hết?
Pin 1747-BA thường kéo dài 1-3 năm tùy thuộc vào điều kiện hoạt động — nó duy trì trạng thái của RAM khi CPU bị tắt nguồn.
Đèn LED BATT của CPU sẽ sáng khi điện áp pin giảm xuống dưới ngưỡng, cảnh báo trước khi dung lượng bị mất. Khi pin hỏng và CPU mất nguồn, tất cả dữ liệu RAM được sao lưu bằng pin sẽ bị mất — bao gồm chương trình người dùng, bảng dữ liệu và các biến lưu giữ.
Nếu mô-đun sao lưu Flash EPROM (1747-M13) đã được cài đặt và một bản sao lưu chương trình đã được lưu vào đó, CPU sẽ tự động tải lại chương trình từ Flash khi khởi động, khôi phục hoạt động. Nếu không có sao lưu Flash, chương trình phải được tải lại từ RSLogix 500.
Q2: Thông số kỹ thuật liệt kê 3 khung I/O cục bộ và 30 khe cắm. Có phải 30 khe cắm này cho mỗi khung, hay tổng cộng 30 khe?
Tối đa 30 khe cắm là tổng cộng trên cả ba khung cục bộ cộng lại — không phải 30 khe cho mỗi khung. Các khung SLC 500 riêng lẻ có các cấu hình 4, 7, 10 và 13 khe cắm. Ba khung 13 khe cắm sẽ cung cấp 39 vị trí khe cắm vật lý, nhưng bộ xử lý 1747-L532 hỗ trợ tối đa 30 khe cắm mô-đun tổng cộng trong cấu hình I/O cục bộ của nó.
CPU chiếm một khe cắm, để lại 29 khe cho các mô-đun I/O và giao tiếp trên ba khung.
Đối với hơn 30 khe cắm mô-đun cục bộ, mô-đun quét I/O từ xa mở rộng hệ thống đến các khung từ xa.
Q3: 1747-L532 có thể giao tiếp với các bộ điều khiển Allen-Bradley CompactLogix hoặc ControlLogix hiện đại trên mạng EtherNet/IP không?
1747-L532 không hỗ trợ EtherNet/IP gốc. Giao tiếp tích hợp của nó là RS-232 và DH-485.
Giao tiếp giữa SLC 5/03 và nền tảng Logix hiện đại qua EtherNet/IP yêu cầu một mô-đun giao diện Ethernet 1747-KFC15 bổ sung được lắp đặt trong khung SLC 500, mô-đun này kết nối SLC 500 với EtherNet/IP và cho phép trao đổi dữ liệu lệnh MSG giữa hai dòng bộ điều khiển.
Ngoài ra, 1761-NET-AIC và các cổng giao thức khác nhau có thể kết nối giữa mạng RS-232/DH-485 của SLC 5/03 và mạng EtherNet/IP.
Giao tiếp EtherNet/IP trực tiếp, không trung gian là khả năng của biến thể SLC 5/05 (1747-L551/L552/L553), không phải 5/03.
Q4: Lập trình trực tuyến (chỉnh sửa thời gian chạy) có được hỗ trợ đầy đủ không và có giới hạn nào không?
Có, SLC 5/03 hỗ trợ lập trình trực tuyến — thêm, sửa đổi và xóa các bậc thang trong khi bộ xử lý ở chế độ REM RUN mà không dừng quét chương trình. Có một số hạn chế hoạt động: bản chỉnh sửa được giữ trong vùng chỉnh sửa cho đến khi kỹ sư chấp nhận, lúc đó bậc thang sẽ hoạt động.
Các bậc thang chứa các lệnh phức tạp (lệnh tệp, phần tử SFC) có thể có các hạn chế chỉnh sửa.
Trong quá trình chỉnh sửa trực tuyến, bộ xử lý tiếp tục quét và điều khiển đầu ra — một bản chỉnh sửa sai tạo ra đầu ra không chính xác sẽ có hiệu lực ngay lập tức, vì vậy cần thận trọng trong quá trình chỉnh sửa trên máy đang chạy.
Phải chọn vị trí REM của công tắc chính để chỉnh sửa trực tuyến; vị trí RUN sẽ khóa các thay đổi chương trình.
Q5: 1747-L532 đã ngừng sản xuất. Lộ trình di chuyển được Rockwell Automation khuyến nghị là gì?
Rockwell Automation khuyến nghị di chuyển từ SLC 500 sang nền tảng CompactLogix (dòng 1769-L3x hoặc 1769-L4x) làm bộ phận thay thế chức năng trực tiếp.
Các bộ điều khiển CompactLogix cung cấp EtherNet/IP gốc, bộ nhớ và dung lượng I/O lớn hơn đáng kể, lập trình Studio 5000 Logix Designer và bộ lệnh dòng Logix cốt lõi giống như được sử dụng trên toàn bộ danh mục PLC hiện tại của Allen-Bradley.
Trung tâm Di chuyển của Rockwell cung cấp các công cụ hỗ trợ bao gồm hướng dẫn di chuyển RSLogix 500 sang Studio 5000 và các ghi chú ứng dụng để chuyển đổi chương trình SLC 500 sang định dạng Logix.
Một số mô-đun I/O SLC 500 có thể được tái sử dụng với bộ chuyển đổi Ethernet 1747-AENTR làm I/O từ xa trên hệ thống CompactLogix, bảo tồn khoản đầu tư dây dẫn tại hiện trường trong quá trình di chuyển.
