Bộ điều khiển logic khả trình PLC
>
|
| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE ROHS |

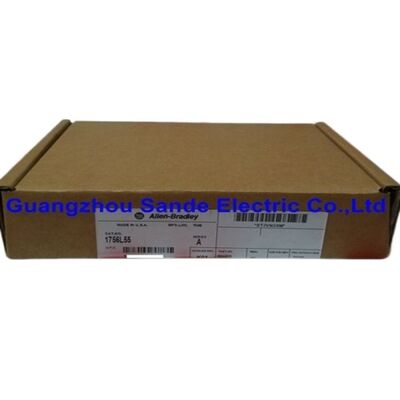

| Số mô hình | 1756L55 |
Hầu hết các CPU ControlLogix sau này tích hợp bộ nhớ chương trình và dữ liệu trực tiếp vào mô-đun bộ xử lý.Nó đòi hỏi một bảng bộ nhớ 1756-M series riêng biệt được cài đặt bên cạnh CPU trong cùng một khe cắm khung.
Khung nhớ được cài đặt bên trong mô-đun 1756-L55. Khung nhớ chiếm một khe cắm khung; Khung nhớ là một phần của cùng một tập hợp vật lý. Các tùy chọn bộ nhớ bao gồm một phạm vi công suất rộng:
| Bảng nhớ | Bộ nhớ người dùng | Bộ nhớ I/O | Pin |
|---|---|---|---|
| 1756-M12 | 750KB | 208KB | Yêu cầu |
| 1756-M13 | 1.5MB | 208KB | Yêu cầu |
| 1756-M14 | 3.5MB | 208KB | Yêu cầu |
| 1756-M16 | 7.5MB | 208KB | Yêu cầu |
| 1756-M22 | 750KB | 208KB | Không cần thiết (NVRAM) |
| 1756-M23 | 1.5MB | 208KB | Không cần thiết (NVRAM) |
| 1756-M24 | 3.5MB | 208KB | Không cần thiết (NVRAM) |
Đối với các ứng dụng mà pin dự phòng là không mong muốn, bảng điều khiển khu vực nguy hiểm, thiết bị di độngCác thiết bị có chu kỳ bảo trì không thường xuyên ️ các tấm ghi nhớ không dễ bay hơi 1756-M22/M23/M24 giữ lại nội dung chương trình mà không cần pin, loại bỏ yêu cầu thay thế theo lịch trình.
| Parameter | Giá trị |
|---|---|
| Bộ xử lý | Logix5555 |
| Bộ nhớ người dùng tích hợp | Không có |
| Backplane (5.1VDC) | 1.23·1.25A |
| Backplane (24VDC) | 0.014A |
| Sự phân tán quyền lực | 5.6 ∙5.7W |
| Nhiệt | 19.1·19.4 BTU/giờ |
| Sự cô lập | 30V liên tục |
| Pin (std) | 1756-BA1 |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Trọng lượng | 0.34 kg |
| I/O địa phương (tối đa) | 250 module |
| I/O phân tán (tối đa) | 4800 điểm |
| Tốc độ Backplane | lên đến 5Mbps |
Máy 1756-L55 hoạt động trong kiến trúc I/O phân tán ControlLogix. Có tới 250 mô-đun I/O cục bộ được gắn trên khung khung ControlLogix có thể truy cập vào bộ vi xử lý này.Đối với các ứng dụng phân tán, I / O từ xa rơi qua EtherNet / IP, ControlNet, hoặc DeviceNet tổng cộng đạt 4800 điểm I / O phân tán.
Mạng liên lạc không được xây dựng trong bản thân 1756-L55. Kết nối mạng đến từ các mô-đun liên lạc dòng 1756-được lắp đặt trong các khe cắm khung xe liền kề:
Cách tiếp cận truyền thông mô-đun này cho phép cùng một bộ xử lý 1756-L55 được cấu hình cho các cấu hình mạng khác nhauHệ thống kết nối đa mạng lai (multi-network hybrid) bằng cách lựa chọn các mô-đun truyền thông thích hợp.
Dòng lắp ráp ô tô:Chassis ControlLogix với bảng nhớ 1756-L55 và 1756-M13 (1.5MB) chạy logic trình tự phức tạp để hàn, kẹp và xử lý vật liệu.EtherNet / IP thông qua module 1756-ENBT kết nối bộ điều khiển robot và hệ thống hình ảnh. ControlNet thông qua 1756-CNB xử lý cập nhật I / O xác định để I / O từ xa rơi qua đường dây.
Nhà máy xử lý nước:1756-L55 với 1756-M12 (750KB) quản lý trình tự bơm, điều khiển van và giám sát vòng PID. DeviceNet thông qua 1756-DNB tích hợp các ổ đĩa tốc độ biến;EtherNet/IP kết nối hệ thống SCADA và bảng HMI.
Sản xuất thực phẩm và đồ uống:1756-L55 với 1756-M22 (NVRAM, không có pin) trong bảng điều khiển môi trường rửa.
Câu 1: Máy 1756-L55 có thể hoạt động mà không cần cài đặt bảng nhớ không?
Không. Không có một tấm ghi nhớ 1756-M, 1756-L55 không có bộ nhớ chương trình người dùng và không thể thực hiện bất kỳ logic nào.Bộ vi xử lý và bảng nhớ tạo thành bộ sưu tập CPU hoàn chỉnh chỉ định cả 1756-L55 và bảng 1756-M thích hợp khi đặt hàng hoặc thay thế một hệ thống.
Q2: Phần mềm và ngôn ngữ lập trình nào được hỗ trợ bởi 1756-L55?
RSLogix 5000 là môi trường lập trình cho 1756-L55, với kết nối thông qua cổng lập trình RS-232C hoặc thông qua mô-đun truyền thông EtherNet / IP hoặc ControlNet.RSLogix 5000 hỗ trợ biểu đồ thang, Biểu đồ khối chức năng, văn bản có cấu trúc và biểu đồ chức năng theo thứ tự theo IEC 61131-3.Studio 5000 Logix Designer cung cấp các ngôn ngữ lập trình tương tự với một giao diện cập nhật.
Q3: Khi nào pin 1756-BA1 cần thay thế, và điều gì sẽ xảy ra nếu nó thất bại?
Thay pin được khuyến cáo khoảng mỗi 1 ∼ 2 năm, tùy thuộc vào nhiệt độ môi trường và sử dụng.Bộ điều khiển tạo ra một cảnh báo thấp pin thông qua tình trạng lỗi của nó trước khi pin đạt đến giải phóng quan trọngNếu pin bị hỏng hoàn toàn trong cấu hình bộ nhớ tiêu chuẩn (không NVRAM), chương trình được lưu trữ trong SRAM dễ bay hơi sẽ bị mất trong chu kỳ điện tiếp theo.Các biến thể bộ nhớ không dễ bay hơi 1756-M22/M23/M24 không yêu cầu pin; nội dung chương trình được giữ lại thông qua mất điện mà không có pin.
Q4: Có phải 1756-L55 tương thích với khung ControlLogix 5570 hoặc 5580 hiện tại?
Máy 1756-L55 tương thích về mặt vật lý với bất kỳ khung gầm nào của ControlLogix 1756.khả năng tương thích liên lạc và firmware giữa bộ xử lý 1756-L55 (Logix5555) và các bộ xử lý L7x hoặc L8x mới hơn trong cùng một khung hình phụ thuộc vào cấu hình cụ thểTrong thực tế, bộ xử lý 1756-L55 được duy trì trong các hệ thống dựa trên Logix5555 hiện có thay vì trộn với các bộ xử lý thế hệ mới hơn.Kiểm tra ma trận tương thích khung gầm và mô-đun truyền thông cho các cấu hình đa CPU cụ thể.
Q5: Sự khác biệt giữa 1756-L55 (không có bộ nhớ) và một đơn vị cấu hình hoàn chỉnh như 1756-L55M12 là gì?
1756-L55M12 là bộ kết hợp của bộ vi xử lý 1756-L55 và một bảng nhớ 1756-M12 (750KB)."1756-L55" một mình là bộ xử lý trần trụi mà không có bộ nhớ; "1756-L55M12" (hoặc M13, M14, M16, M22, M23, M24) chỉ ra tấm ghi nhớ cụ thể được cài đặt. Để thay thế, xác nhận liệu thành phần bị hỏng là bộ vi xử lý, tấm ghi nhớ,hoặc cả hai.
