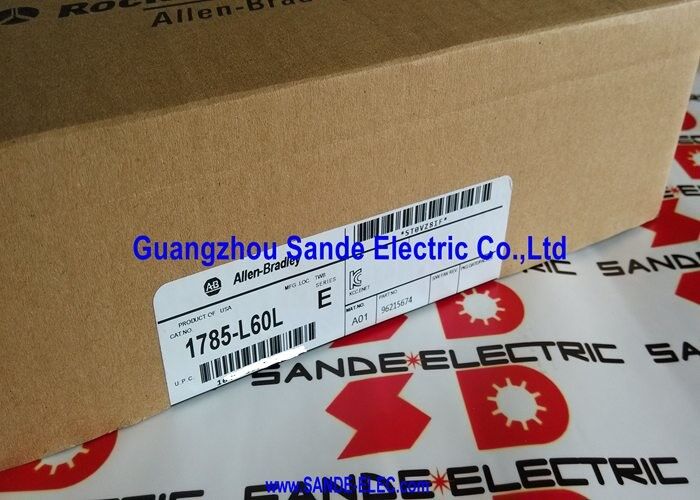

PLC-5 Processor 1785-L60L 1785L60L 1785-L6OL

1785-L60L | Bộ xử lý PLC-5/60L — SRAM 64K Word / Bổ sung 3072+3072 I/O / Sao lưu EEPROM / 4 DH+/RIO

PLC-5/60L — Lợi thế I/O bổ sung so với /60B

1785-L60L là PLC-5/60L — biến thể "L" của dòng bộ xử lý PLC-5/60 64K từ. PLC-5/60B tiêu chuẩn (1785-L60B) hỗ trợ tối đa 3072 điểm I/O trong mọi kết hợp đầu vào và đầu ra. PLC-5/60L mở rộng điều này với địa chỉ I/O bổ sung:3072 đầu vào và 3072 đầu ra riêng biệt, thay vì 3072 được chia sẻ trên cả hai hướng.

Địa chỉ I/O bổ sung đóng vai trò quan trọng trong các ứng dụng quy trình lớn trong đó số lượng đầu vào và số lượng đầu ra đều tiếp cận giới hạn tiêu chuẩn một cách độc lập. Một hệ thống lò phản ứng hóa học với 2800 đầu vào thiết bị hiện trường và 2000 kênh đầu ra sẽ vượt quá giới hạn chung 3072 của 60B. 60L chứa nó - lên tới 3072 mỗi bên cùng một lúc.

Dung lượng bộ nhớ giống hệt với 60B: 64K từ của SRAM chạy bằng pin, với bản sao lưu EEPROM có sẵn thông qua các mô-đun bộ nhớ dòng 1785-ME (dung lượng ME16, ME32, ME64 và M100). Bốn kênh truyền thông DH+/Remote I/O, cổng nối tiếp RS-232 và bộ lệnh PLC-5 tiêu chuẩn đều giống nhau.

Thông số kỹ thuật chính

Bốn kênh DH+/RIO — Miền liên lạc độc lập

Mỗi kênh trong số bốn kênh liên lạc hoạt động độc lập. Có thể cấu hình đồng thời:

• Kênh 1 (DH+):Kết nối với mạng DH+ được chia sẻ với các máy trạm lập trình và máy chủ SCADA.
• Kênh 2 (I/O từ xa):Máy quét các giá đỡ I/O từ xa cục bộ.
• Kênh 3 (I/O từ xa):Máy quét các giá đỡ từ xa tại khu vực nhà máy thứ hai.
• Kênh 4 (I/O từ xa):Máy quét cho nhóm giá đỡ từ xa thứ ba.

Tất cả bốn kênh và tất cả dữ liệu I/O từ xa đều xuất hiện trong cùng một hình ảnh I/O thống nhất. Chương trình truy cập bất kỳ điểm I/O từ xa nào giống hệt với một điểm cục bộ — sự phân bổ vật lý là minh bạch đối với logic bậc thang.

Kịch bản ứng dụng

Kiểm soát quy trình quy mô lớn:Các nhà máy lọc dầu, nhà máy hóa chất và cơ sở xử lý nước có tổng số điểm hiện trường vượt quá giới hạn chung 3072 của PLC-5/60B. Kiến trúc I/O bổ sung cho phép mở rộng quy mô độc lập số điểm đầu vào và đầu ra.

Xử lý vật liệu nhiều phần:Bốn kênh I/O từ xa, mỗi kênh quét một khu vực nhà máy riêng biệt — nhập kho, phân loại, chuyển giao và vận chuyển — với 60L đóng vai trò là bộ điều khiển cấp trạm trung tâm cho cả bốn khu vực.

Đánh giá thay thế PLC-5/60B:Khi thay thế 60B, hãy xác nhận xem ứng dụng có sử dụng địa chỉ I/O bổ sung hay không. Nếu có, 60L là sự thay thế chính xác. Nếu tổng số I/O nằm trong khoảng 3072 được chia sẻ thì cả hai biến thể đều hoạt động.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt thực tế giữa PLC-5/60L và PLC-5/60B là gì?

Cả hai đều có bộ nhớ 64K từ và bốn kênh DH+/RIO. 60B hỗ trợ tới 3072 điểm I/O trong bất kỳ kết hợp đầu vào và đầu ra nào từ tổng số đó. 60L sử dụng địa chỉ bổ sung - 3072 đầu vào và 3072 đầu ra dưới dạng số đếm riêng biệt. Chỉ định 60L khi số lượng đầu vào hoặc số lượng đầu ra tiếp cận độc lập 3072.

Câu hỏi 2: Mô-đun dự phòng EEPROM có thay thế được nhu cầu sử dụng pin không?

Mô-đun EEPROM cung cấp khả năng sao lưu chương trình ổn định, độc lập với pin. Khi bật nguồn với mô-đun EEPROM hoạt động tốt, chương trình sẽ tự động tải mà không cần thiết bị đầu cuối lập trình. Tuy nhiên, dữ liệu lưu giữ (giá trị bộ đếm, cờ lưu giữ, bộ tích lũy hẹn giờ) nằm trong SRAM chạy bằng pin và không được lưu trữ trong EEPROM. Nên sử dụng cả bản sao lưu EEPROM và pin chức năng để lưu giữ toàn bộ dữ liệu.

Câu 3: Phần mềm lập trình nào được sử dụng cho 1785-L60L?

RSLogix 5 là môi trường lập trình cho dòng PLC-5. Kết nối thông qua kênh RS-232 bằng bộ chuyển đổi USB-to-DH+ 1784-U2DHP để truy cập mạng DH+ hoặc qua cáp trực tiếp RS-232 để lập trình nối tiếp. Để lập trình mạng DH+ từ PC, cần có bộ điều hợp giao diện DH+ tương thích.

Câu hỏi 4: Giá đỡ PLC-5/60L có thể chấp nhận các mô-đun I/O 1746 SLC 500 tiêu chuẩn không?

Không. Hệ thống PLC-5 sử dụng 1771 mô-đun I/O, không phải 1746 mô-đun. 1785-L60L chấp nhận các mô-đun và giá đỡ I/O dòng 1771. Một số giải pháp bộ chuyển đổi 1771 đến 1746 hiện có trên thị trường phụ trợ, nhưng đây là những giải pháp dành riêng cho ứng dụng và yêu cầu xác minh tính tương thích. Kết nối dây trường tiêu chuẩn sử dụng trực tiếp 1771 mô-đun I/O.

Câu hỏi 5: Việc thay thế PLC-5/60L bằng 60B trong hệ thống hiện có có đơn giản không?

Chỉ khi hệ thống không sử dụng địa chỉ I/O bổ sung. Nếu chương trình 60L ban đầu được viết bằng cách sử dụng địa chỉ bổ sung (các khối đầu vào và đầu ra riêng biệt trên 3072 được chia sẻ), việc cài đặt 60B — không hỗ trợ địa chỉ bổ sung — sẽ tạo ra xung đột địa chỉ. Xem lại cấu hình phần cứng và sơ đồ I/O trước khi thay thế 60B bằng 60L trong quá trình cài đặt đang chạy.
