| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | GE |
| Chứng nhận | CE ROHS |

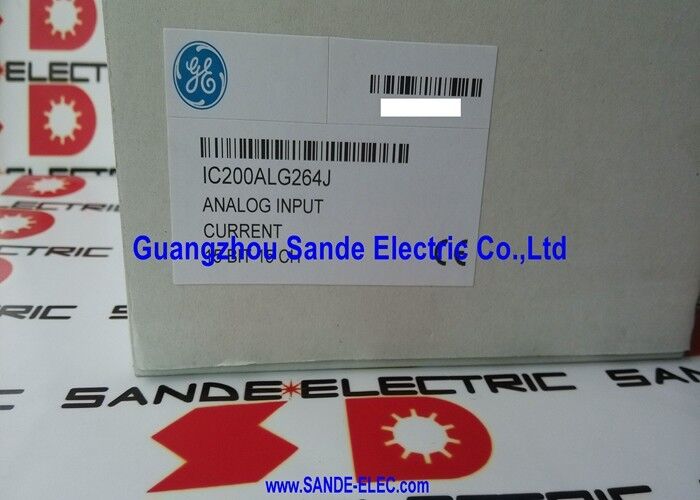

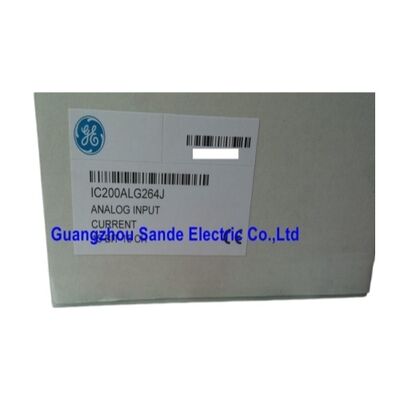

| Số mô hình | IC200ALG264J |
Hầu hết các mô-đun đầu vào tương tự trong nền tảng I/O mô-đun nhỏ gọn đều cung cấp 4 hoặc 8 kênh. IC200ALG264J cung cấp 15 kênh dòng điện một đầu từ một khe cắm mô-đun — gần gấp đôi số kênh của mô-đun 8 kênh tiêu chuẩn. Đối với các hệ thống điều khiển dày đặc máy phát trong đó quy trình trượt, gói tiện ích hoặc tế bào máy mô-đun tập trung 10 đến 15 điểm đo tương tự trong một tủ, 15 kênh từ một khe mô-đun là một lợi thế thiết kế thực sự. Hai mô-đun 8 kênh tiêu thụ hai vị trí sóng mang so với một mô-đun 15 kênh tiêu thụ một vị trí sẽ tạo ra sự khác biệt có thể đo lường được về không gian bảng điều khiển và ngân sách sóng mang.
Độ phân giải 15 bit (32.768 số đếm) cung cấp 0,0031% mỗi lần đếm trong toàn bộ khoảng 4–20mA. Ở độ phân giải này, mô-đun không phải là yếu tố giới hạn về độ chính xác của hệ thống — độ chính xác hiệu chuẩn của máy phát trường và độ ổn định của nguồn vòng 4–20mA thường xác định độ chính xác của phép đo thực tế. Giá trị ±0,3% được chỉ định của mô-đun ở 25°C phù hợp với độ chính xác của các bộ phát 4–20mA tương thích với HART tiêu chuẩn.
| tham số | Giá trị |
|---|---|
| Kênh | 15 kết thúc đơn |
| Phạm vi đầu vào | 4–20mA hoặc 0–20mA |
| Nghị quyết | 15-bit |
| Độ chính xác (25°C) | ±0,3% toàn thang đo |
| Độ chính xác (0–60°C) | ±1,0% tối đa toàn thang đo |
| Cập nhật tỷ lệ | 7,5 mili giây |
| Lọc | 24Hz ±20% |
| Trở kháng đầu vào | 100 Ohm |
| Phát hiện dây hở | Có (chế độ 4–20mA) |
| Bảng nối đa năng | 100mA @ 5V |
| Ôn tập | J |
IC200ALG264J chấp nhận tín hiệu dòng điện 4–20mA hoặc 0–20mA. Lựa chọn phạm vi đầu vào xác định loại máy phát trường nào có thể kết nối:
4–20mA (số 0 trực tiếp):Tiêu chuẩn cho hầu hết tất cả các thiết bị truyền tải quy trình công nghiệp — áp suất, lưu lượng, mức, nhiệt độ và vị trí tương tự. Điểm 0 trực tiếp 4mA cho phép phát hiện mạch hở: dòng điện dưới 4mA (thường dưới 2–3mA) cho biết dây bị đứt hoặc máy phát bị lỗi, không phải là phép đo cấp thấp hợp lệ. Tính năng phát hiện dây hở của IC200ALG264J giám sát dòng điện của từng kênh và báo cáo cảnh báo chẩn đoán khi tín hiệu 4–20mA giảm xuống dưới ngưỡng phát hiện.
0–20mA (điểm 0 chết):Được sử dụng bởi một số máy phát và máy phát tín hiệu cũ. Việc không có điểm 0 trực tiếp có nghĩa là dây bị đứt đọc giống hệt với phép đo đầu ra 0 chính hãng - không thể phát hiện mạch hở ở chế độ này. Nếu bộ phát trường thuộc loại 0–20mA, hãy chọn phạm vi này; nếu bộ phát hiện trường thuộc loại 4–20mA, hãy luôn chọn 4–20mA để duy trì khả năng chẩn đoán.
Trong bảng điều khiển quy trình có 15 bộ phát được nối với một IC200ALG264J, việc xác định bộ phát nào có dây vòng bị đứt mà không phát hiện ra dây hở đòi hỏi phải đo từng vòng lặp theo cách thủ công. Khi kích hoạt tính năng phát hiện dây hở (chế độ 4–20mA), mô-đun sẽ tạo báo cáo lỗi cho kênh cụ thể có dòng điện vòng lặp giảm xuống dưới ngưỡng — nhân viên bảo trì biết ngay thiết bị nào cần kiểm tra mà không cần truy cập bảng điều khiển vật lý.
Việc xác định lỗi theo kênh cụ thể này giúp giảm thời gian khắc phục sự cố trong bảng có mật độ máy phát dày đặc và cho phép giám sát chẩn đoán từ xa thông qua sóng mang VersaMax và chương trình PLC, cảnh báo người vận hành về các lỗi vòng lặp trước khi chúng ảnh hưởng đến việc điều khiển quy trình.
Xử lý thiết bị đo trượt:12 bộ truyền áp suất, 2 bộ truyền lưu lượng và 1 bộ truyền mức trên một khung trượt quy trình nhỏ gọn. IC200ALG264J thu thập tất cả 15 tín hiệu trong một mô-đun, với tính năng phát hiện dây hở sẽ gắn cờ bất kỳ lỗi vòng lặp máy phát nào đối với bộ điều khiển dựa trên VersaMax của skid.
Hệ thống kiểm soát tiện ích:Tự động hóa tòa nhà, nhà máy làm lạnh hoặc hệ thống xử lý nước giám sát nhiều thông số tương tự (dòng nước lạnh, chênh lệch áp suất, mức bể) từ nút I/O VersaMax nhỏ gọn.
Thu thập dữ liệu đa máy phát:Một máy OEM đo 15 biến số quy trình tương tự (nhiệt độ, áp suất, vị trí bộ truyền động thông qua cảm biến vị trí 4–20mA) từ một giá đỡ VersaMax, tất cả đều ở độ phân giải 15 bit với tốc độ cập nhật 7,5 mili giây.
Câu hỏi 1: Hậu tố sửa đổi "J" có ý nghĩa gì trên IC200ALG264J?
Hậu tố J xác định phiên bản phần cứng J của mô-đun cơ sở IC200ALG264J. Các bản sửa đổi trong dòng mô-đun tương tự VersaMax phản ánh các cập nhật thành phần hoặc thay đổi về sản xuất trong khi vẫn duy trì khả năng tương thích về chức năng. Xác nhận từ nhãn sửa đổi của mô-đun đã cài đặt xem có cần khớp bản sửa đổi cho cài đặt cụ thể hay không - hầu hết các bản sửa đổi đều có thể hoán đổi chức năng cho cùng một chức năng mô-đun.
Câu hỏi 2: Có thể thay đổi phạm vi đầu vào cho mỗi kênh hay tất cả 15 kênh đều giống nhau?
Lựa chọn phạm vi đầu vào (4–20mA hoặc 0–20mA) thường được đặt cho toàn bộ mô-đun thay vì cho từng kênh riêng lẻ. Xác nhận từ bảng dữ liệu mô-đun IC200ALG264J và hướng dẫn cấu hình VersaMax xem lựa chọn phạm vi kênh riêng lẻ có được hỗ trợ trong phần cứng hay phải được quản lý trong chương trình PLC thông qua việc chia tỷ lệ.
Câu 3: IC200ALG264J yêu cầu nhà cung cấp dịch vụ nào?
IC200ALG264J là mô-đun I/O mô-đun VersaMax yêu cầu giá đỡ VersaMax tương thích để gắn vật lý và liên lạc bảng nối đa năng. Loại sóng mang cụ thể (IC200CHS002, IC200CHS005, v.v.) xác định số lượng khe cắm mô-đun và kiến trúc bảng nối đa năng. Xác nhận sóng mang được cài đặt trong hệ thống trước khi chỉ định các mô-đun tương tự bổ sung.
Câu hỏi 4: Tốc độ cập nhật 7,5 mili giây có phải là độ trễ cho tất cả 15 kênh cùng lúc không?
7,5ms là thời gian chu kỳ cập nhật và chuyển đổi của mô-đun cho tất cả 15 kênh. Tất cả các kênh hoàn thành một chu kỳ chuyển đổi A-to-D trong vòng 7,5 mili giây. Điều này tách biệt với thời gian quét bảng nối đa năng VersaMax và thời gian quét chương trình PLC - tổng độ trễ từ máy phát hiện trường đến bộ nhớ PLC là tổng của cả ba.
Câu 5: IC200ALG264J có nguồn gốc ở đâu?
Thông qua nhà phân phối được ủy quyền của GE Fanuc và thị trường hậu mãi VersaMax I/O — các đại lý linh kiện tự động hóa công nghiệp và các nhà cung cấp dư thừa đã được thử nghiệm. Xác nhận số bộ phận IC200ALG264J và hậu tố sửa đổi từ nhãn của mô-đun đã cài đặt. Nền tảng VersaMax đã được triển khai rộng rãi; Tính khả dụng sau bán hàng cho các mô-đun I/O analog trong các phiên bản phổ biến nhìn chung là đáng tin cậy.
