| Nguồn gốc | Hàn Quốc |
| Hàng hiệu | LS |
| Chứng nhận | CE ROHS |

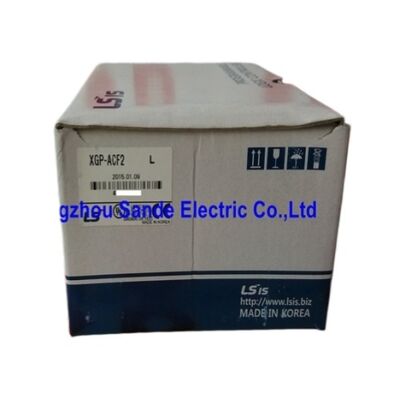

| Số mô hình | XGP-ACF2 |
Thông số kỹ thuật xác định của XGP-ACF2 là phạm vi đầu vào 85–264VAC. Đây không phải là nguồn cung cấp điện áp có thể lựa chọn cần có nút nhảy hoặc công tắc để định cấu hình cho 100V hoặc 230V - đây là đầu vào thực sự phổ biến, tự động thích ứng với mọi nguồn điện chính trong phạm vi. 100VAC của Nhật Bản, 120VAC của Bắc Mỹ và 220–240VAC của Châu Âu đều nằm trong thông số kỹ thuật.
Đối với các nhà chế tạo máy vận chuyển bảng điều khiển dựa trên XGT tới nhiều thị trường, tính phổ quát này sẽ loại bỏ các biến thể mô-đun nguồn dành riêng cho từng thị trường và loại bỏ nguy cơ điện áp không khớp. Bảng điều khiển được sản xuất tại Hàn Quốc và vận chuyển đến Đức, Nhật Bản hoặc Hoa Kỳ bật nguồn chính xác mà không cần thay đổi mô-đun nguồn hoặc điều chỉnh bất kỳ cài đặt phần cứng nào. Một phần số bao gồm tất cả các thị trường.
XGP-ACF2 so sánh trực tiếp với XGP-AC23 (đầu vào 220V cố định, đầu ra 8,5A) và XGP-DC42 (đầu vào 24VDC). AC23 có công suất dòng điện cao hơn dành cho số lượng mô-đun lớn hơn nhưng yêu cầu nguồn điện 220VAC cố định. DC42 phục vụ các hệ thống lắp đặt trong đó 24VDC là điện áp phân phối chính của bảng điều khiển. ACF2 là lựa chọn chính xác khi khả năng tương thích điện áp đầu vào phổ quát và công suất đầu ra 6A phù hợp với yêu cầu lắp đặt.
| tham số | Giá trị |
|---|---|
| Điện áp đầu vào | AC 85–264V (phổ quát) |
| Tính thường xuyên | 50/60Hz (47–63Hz) |
| Dòng điện khởi động | Đỉnh 20A |
| đầu ra | DC 5V ±2% |
| Dòng điện đầu ra | 6A |
| Công suất đầu ra | ~30W |
| Cân nặng | 0,4 kg |
| Trạng thái | Tích cực |
Đầu ra 6A của XGP-ACF2 là tổng 5VDC có sẵn cho mọi mô-đun được lắp đặt trong cùng một đế XGT. Mỗi loại mô-đun rút ra một dòng điện xác định từ ngân sách này. Các trận hòa điển hình:
Cấu hình đại diện — một CPU (0,96A) + mười hai mô-đun I/O kỹ thuật số (2.4A) + hai mô-đun giao tiếp (0,6A) — tiêu thụ khoảng 3,96A, để lại khoảng trống trên 2A. Biên độ này chứa các mô-đun bổ sung và đảm bảo điều chỉnh ổn định dưới các tải khác nhau.
Tổng dòng điện rút ra của tất cả các mô-đun đã cài đặt phải được tính toán và xác minh theo giới hạn 6A trước khi hệ thống được cấp nguồn. Nguồn cung cấp quá tải làm giảm đường ray 5VDC xuống dưới dải quy định ±2% — kết quả là việc đặt lại mô-đun không liên tục, lỗi giao tiếp và hành vi không thể đoán trước của CPU thay vì tắt hoàn toàn, khiến tình trạng quá tải khó chẩn đoán hơn lỗi cứng.
Mức khởi động cực đại 20A khi bật nguồn là thông số xác định khả năng bảo vệ mạch ngược dòng chính xác. Cầu chì tác động nhanh tiêu chuẩn có kích thước gần với dòng điện hoạt động ở trạng thái ổn định sẽ ngắt khi có xung đột biến. Các lựa chọn bảo vệ đúng là:
Trong các cơ sở có nhiều giá đỡ XGT bật nguồn đồng thời sau khi mất điện, việc khởi động kết hợp từ tất cả các mô-đun nguồn cũng phải được xem xét ở cấp bảng phân phối.
Triển khai máy toàn cầu:Bảng điều khiển OEM dựa trên XGT được vận chuyển tới khách hàng tại Nhật Bản (100VAC), Đức (230VAC) và Hoa Kỳ (120VAC) — tất cả đều sử dụng cùng một XGP-ACF2 mà không sửa đổi phần cứng hoặc lưu kho theo thị trường cụ thể.
Cài đặt hệ thống XGT mới:Mô-đun nguồn tiêu chuẩn dành cho hệ thống XGI và XGR được xây dựng ở nơi có sẵn nguồn điện xoay chiều và công suất đầu ra 6A phù hợp với số lượng mô-đun theo kế hoạch.
Thay thế XGP-ACF2 trong cài đặt XGT hiện có:Trao đổi trực tiếp khi mô-đun nguồn ban đầu bị lỗi. Không cần cấu hình - cài đặt, bật nguồn và xác minh đầu ra 5VDC nằm trong thông số kỹ thuật ±2%.
Câu hỏi 1: Điều gì xảy ra nếu tổng dòng mô-đun vượt quá 6A?
Điện áp đầu ra giảm xuống dưới 4,9V (giới hạn dưới ±2%), kích hoạt các mức logic cận biên trong các mô-đun được lắp đặt. Tùy thuộc vào mức độ nghiêm trọng, nguồn cung cấp có thể bị giới hạn dòng điện hoặc ngừng hoạt động. Chế độ lỗi thường không liên tục thay vì cứng - thiết lập lại mô-đun, xảy ra lỗi giao tiếp và hoạt động của CPU trở nên khó đoán. Luôn kiểm tra tổng dòng điện rút ra của tất cả các mô-đun đã lắp đặt trước khi cấp điện cho hệ thống.
Câu hỏi 2: XGP-ACF2 có cần công tắc chọn điện áp để vận hành 100V so với 220V không?
Không. XGP-ACF2 thực sự là nguồn cung cấp đầu vào phổ biến — không tồn tại công tắc chọn vì không cần thiết. Kết nối nó với bất kỳ nguồn điện AC nào trong khoảng từ 85V đến 264VAC ở 47–63Hz và nó hoạt động chính xác. Các thiết bị điện tử công suất bên trong sẽ tự động điều chỉnh đầu ra bất kể điện áp đầu vào trong phạm vi chỉ định.
Câu hỏi 3: Dòng khởi động 20A là giá trị tối đa được đảm bảo hay giá trị thông thường?
Đó là mức tối đa - dòng khởi động thực tế phụ thuộc vào góc pha của điện áp nguồn tại thời điểm cấp điện, nhiệt độ tụ điện và trở kháng đường dây. Ở pha điện áp xoay chiều cao điểm, dòng khởi động thường cao nhất; tại điểm giao nhau bằng 0, nó là tối thiểu. Giá trị 20A là giá trị trường hợp xấu nhất dùng cho mục đích lựa chọn thiết bị bảo vệ.
Câu hỏi 4: XGP-ACF2 có thể được sử dụng trong cấu hình CPU dự phòng XGR không?
Đúng. Trong cấu hình dự phòng XGR, mỗi khung có mô-đun nguồn độc lập riêng. XGP-ACF2 cấp nguồn cho các mô-đun của đế riêng của nó một cách độc lập với nguồn cung cấp của khung đối tác. Xác minh các yêu cầu cấu hình XGR cụ thể trong tài liệu hệ thống LS Electric XGT để xác nhận biến thể mô-đun nguồn phù hợp cho từng khung máy.
Câu hỏi 5: Dung sai DC5V ±2% có ý nghĩa gì đối với hoạt động của mô-đun?
Đầu ra được đảm bảo duy trì trong khoảng 4,9V đến 5,1V trong mọi điều kiện hoạt động được chỉ định. Tất cả các mô-đun XGT được thiết kế để hoạt động chính xác trong phạm vi này. Nếu nguồn cung cấp vượt quá ±2% — do quá tải, điện áp đầu vào nằm ngoài phạm vi hoặc lỗi mô-đun — biên điện áp logic trong các mô-đun đã lắp đặt sẽ trở nên cận biên, gây ra các lỗi gián đoạn được mô tả trong Q1.
