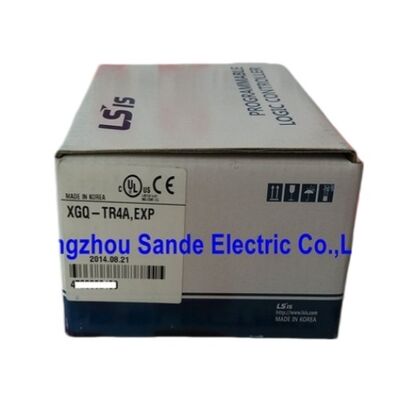

LS PLC XGQ-TR4A Bộ điều khiển logic lập trình XGT Series Output Module XGQ-TR4A,EXP XGQ-TR4A

LS Điện XGQ-TR4A | Mô-đun đầu ra bóng bán dẫn chìm NPN 32 điểm XGK — DC 12/24V / 0,1A mỗi điểm / 2A chung / Bộ ghép quang / 1ms

Bồn rửa NPN - Ý nghĩa của việc đi dây tại hiện trường

XGQ-TR4A là biến thể NPN (sink) của mô-đun đầu ra bóng bán dẫn 32 điểm XGK. Đối tác PNP (nguồn) của nó là XGQ-TR4B. Sự khác biệt là cơ bản đối với hệ thống dây điện hiện trường:

NPN (chìm) - XGQ-TR4A:Mỗi bóng bán dẫn đầu ra cung cấp đường dẫn trở về COM (0V). Cực dương của nguồn cung cấp trường kết nối với tải; bóng bán dẫn kết nối thiết bị đầu cuối khác của tải với COM khi có lệnh BẬT. Dòng điện chạy từ nguồn cung cấp → tải → bóng bán dẫn → COM.

PNP (nguồn) - XGQ-TR4B:Mỗi bóng bán dẫn cung cấp nguồn cung cấp tích cực. COM mang 24V; bóng bán dẫn kết nối 24V với tải khi có lệnh BẬT. Dòng điện chạy từ COM → bóng bán dẫn → tải → 0V.

Nếu các thiết bị hiện trường có một đầu cuối được kết nối với bus dương 24V và yêu cầu chuyển trở về 0V thì NPN là chính xác. Nếu các thiết bị được kết nối 0V và yêu cầu nguồn điện chuyển đổi 24V thì PNP là chính xác. Việc chỉ định sai loại sẽ tạo ra hệ thống dây điện trong đó đầu ra không có tác dụng bất kể trạng thái chương trình.

Thông số kỹ thuật chính

Giới hạn chung 2A - Ràng buộc thực tế

Mỗi điểm có thể chìm 0,1A; thiết bị đầu cuối chung được chia sẻ với mức tối đa 2A. Với 32 điểm ở mức tối đa 0,1A mỗi điểm, dòng điện đồng thời sẽ đạt 3,2A - vượt quá giới hạn. Trong thực tế:

• Ở mức 0,1A mỗi điểm: tối đa20 đầu ra đồng thời BẬT(20 × 0,1A = 2,0A)
• Ở mức 0,05A mỗi điểm (cuộn dây điện từ 50mA): tất cả 32 đầu ra = 1,6A - trong giới hạn
• Ở mức 0,06A mỗi điểm: tất cả 32 = 1,92A - trong giới hạn

Hầu hết các tải trong thế giới thực - cuộn dây điện từ 24VDC, cuộn dây rơle tín hiệu, đèn LED - rút ra 30–60mA. Đối với những điều này, 32 đầu ra hoạt động đồng thời vẫn nằm trong giới hạn chung 2A. Ràng buộc chỉ quan trọng trong các ứng dụng dày đặc điều khiển nhiều tải dòng điện cao cùng một lúc.

Kịch bản ứng dụng

Tấm van khí nén:32 phi công van ở 24VDC, mỗi phi công 50–80mA. Tổng dòng điện ở mức 70mA × 32 = 2,24A gần đạt đến nhưng phụ thuộc vào việc kích hoạt đồng thời - trong các ứng dụng tuần hoàn mà không phải tất cả các van đều hoạt động đồng thời, cũng nằm trong giới hạn 2A.

Lái xe rơle tín hiệu:Đầu ra XGQ-TR4A điều khiển đầu vào cuộn dây rơle 24VDC (mỗi đầu vào 30–50mA). Tất cả 32 đồng thời = 0,96–1,6A - nằm trong giới hạn chung.

Bảng chỉ dẫn LED:32 chỉ báo trạng thái ở mức 20mA mỗi cái. Tất cả 32 hoạt động = 0,64A - không áp dụng ràng buộc.

Câu hỏi thường gặp

Câu hỏi 1: Đầu ra NPN có thể điều khiển trực tiếp tải cảm ứng (cuộn dây điện từ) không?

Có, trong giới hạn 0,1A mỗi điểm. Tải cảm ứng tạo ra xung EMF ngược khi tắt - triệt tiêu bằng một diode quay tự do trên cuộn dây (cực âm đến nguồn dương, cực dương đến cực chuyển mạch). Nếu không bị triệt tiêu, EMF ngược sẽ làm giảm tuổi thọ của bóng bán dẫn và có thể gây ra hiện tượng chuyển mạch giả trên hệ thống dây điện liền kề. Xác minh xem cuộn dây điện từ cụ thể đã bao gồm bộ triệt tiêu bên trong chưa.

Câu hỏi 2: Thời gian phản hồi 1ms có ý nghĩa gì đối với các ứng dụng thực tế?

Độ trễ bóng bán dẫn 1ms — từ lệnh đầu ra PLC đến thay đổi trạng thái đầu cuối — là không đáng kể đối với các ứng dụng van điện từ, băng tải và chỉ báo trong đó thiết bị được điều khiển phản hồi trong 10–100ms. Để định thời gian chính xác đến micro giây (tạo xung động cơ bước), cần có mô-đun đầu ra xung tốc độ cao chuyên dụng; một mô-đun bóng bán dẫn tiêu chuẩn là không phù hợp.

Câu hỏi 3: XGQ-TR4A có tương thích với PLC nhỏ gọn XGB không?

Không. XGQ-TR4A là mô-đun I/O dành cho bus PLC mô-đun XGK. XGB sử dụng định dạng bus mở rộng khác với các mô-đun mở rộng cụ thể của riêng nó. Đối với hệ thống XGB, phải chỉ định mô-đun đầu ra bóng bán dẫn dòng XGB thích hợp.

Câu hỏi 4: XGQ-TR4A đã qua sử dụng được xác minh như thế nào trước khi lắp đặt?

Gắn vào đế XGK, cấp nguồn cho hệ thống, ra lệnh BẬT và TẮT từng kênh trong số 32 kênh riêng lẻ thông qua chương trình kiểm tra hoặc chức năng chẩn đoán. Xác minh tại mỗi đầu ra: .20,2V khi BẬT; nổi để cung cấp điện áp khi TẮT. Bất kỳ kênh nào còn lại gần 0V khi có lệnh TẮT (kẹt đóng) hoặc không kéo xuống dưới 0,2V khi BẬT (kẹt mở) có một bóng bán dẫn bị hỏng. Xác nhận hoạt động của đèn LED khớp với trạng thái BẬT/TẮT dự kiến ​​xuyên suốt.

Câu hỏi 5: XGQ-TR4A có nguồn gốc ở đâu sau khi ngừng sản xuất?

Thông qua thị trường hậu mãi LS Electric XGK — đại lý phụ tùng tự động hóa công nghiệp và các nhà cung cấp dư thừa đã được thử nghiệm. Yêu cầu các đơn vị được thử nghiệm với xác minh kênh riêng lẻ. Xác nhận XGQ-TR4A (NPN, 32 điểm) so với XGQ-TR4B (PNP, 32 điểm) trước khi đặt hàng — sự khác biệt giữa NPN/PNP rất quan trọng đối với khả năng tương thích của hệ thống dây điện.
