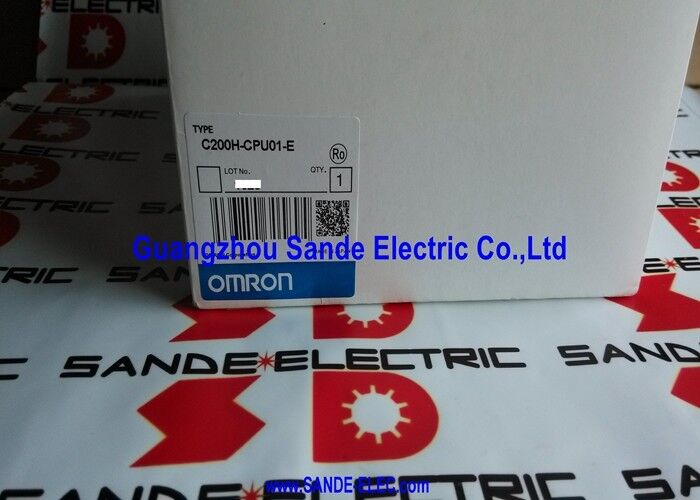

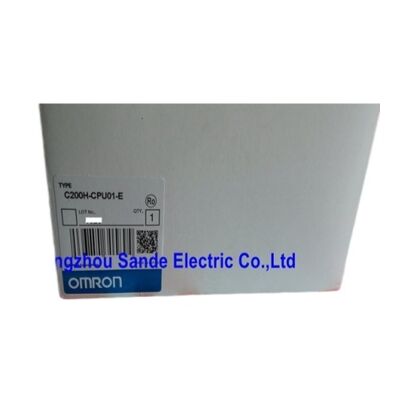

Omron C200H-CPU01-E PLC Module C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E. ∙ SYSMAC C200H Series PLC CPU Module ∙ 100 ∙ 240VAC nguồn điện, 5VDC 3A Output, 4K-Word Program Memory, 145-Instruction Set, IP30

Tổng quan

CácOmron C200H-CPU01-Elà đơn vị CPU cơ bản trong loạt bộ điều khiển lập trình được SYSMAC C200H của Omron mô-đun kết hợp bộ não xử lý của PLC với nguồn cung cấp điện AC của riêng nó thành một đơn vị gắn rack duy nhất.

Thiết kế tích hợp này nguồn cung cấp điện và CPU trong một mô-đun là đặc trưng của kiến trúc C200H: các kỹ sư chỉ cần chọn backplane phù hợp (3, 5, 8 hoặc 10 khe),gắn CPU01 vào vị trí CPU được chỉ định, và thêm các mô-đun I / O, các đơn vị chức năng đặc biệt và các mô-đun truyền thông vào các khe cắm còn lại.

C200H là PLC tầm trung của Omron trong những năm 1980 và vào những năm 1990, and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.

Phạm vi điện áp mở rộng của 85132VAC / 170264VAC cung cấp cho mô-đun dung nạp đáng kể cho điện áp cung cấp,một lợi ích thực tế trong môi trường công nghiệp nơi chất lượng điện áp không phải lúc nào cũng lý tưởng.

Vị trí của CPU01 trong gia đình CPU C200H đặt nó như là CPU cấp nhập cảnh - khả năng xử lý cơ bản nhất trong phạm vi C200H.Bộ nhớ chương trình từ 4K xử lý trình tự máy đơn giản, logic conveyor, và các chương trình điều khiển chung.

Đối với các ứng dụng đòi hỏi các chương trình lớn hơn, khe cắm băng ghi nhớ cung cấp con đường mở rộng: một EPROM hoặc băng ghi âm EEPROM có thể được chèn để mở rộng bộ nhớ chương trình,với biến thể EEPROM cho phép cập nhật chương trình trong lĩnh vực mà không cần xóa UV.

Đối với các ứng dụng cần nhiều sức mạnh xử lý hơn, Omron đã đặt C200H-CPU03-E (8K từ) và C200H-CPU11-E (32K từ) trên CPU01 trong gia đình C200H.

Các thông số kỹ thuật chính

Kiến trúc cung cấp điện tích hợp

C200H-CPU01-E tích hợp nguồn cung cấp điện AC là một trong những tính năng xác định tách thiết kế C200H khỏi một số PLC đương đại yêu cầu các mô-đun cung cấp điện riêng biệt.

Việc tích hợp nguồn cung cấp vào mô-đun CPU đơn giản hóa cấu hình nền:kỹ sư cài đặt một mô-đun (CPU01) và tất cả chuyển đổi năng lượng cho CPU và rack I / O được xử lý nội bộ.

Đầu ra 5VDC, 3A cung cấp điện logic nền cho tất cả các mô-đun được cài đặt trong giá đỡ CPU và bất kỳ giá đỡ mở rộng nào được kết nối qua cáp mở rộng.

Năng lượng tiêu thụ 120VA phản ánh tổng công suất được lấy từ nguồn cung cấp AC trong điều kiện hoạt động bình thường.

Bộ bảo hiểm điện 5VDC, 2A bảo vệ đường ray đầu ra DC nếu một mô-đun gây ra lượng điện quá mức, bộ bảo hiểm sẽ nổ thay vì cho phép CPU hoặc các mô-đun khác bị hư hại bởi dòng điện quá mức.

Thay thế an toàn là một nhiệm vụ bảo trì khôi phục hoạt động sau khi tình trạng lỗi đã được xác định và sửa chữa.

The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts, thiết bị hàn, hoặc tải biến động ảnh hưởng đến chất lượng cung cấp.

C200H-CPU01-E dung nạp các biến thể này và tiếp tục hoạt động thông qua các lần giảm điện áp tạm thời có thể ảnh hưởng đến thiết bị dung nạp kém hơn.

Kiến trúc I / O ️ Backplane, Racks và Lựa chọn Module

C200H chấp nhận các mô-đun trong các khe số của nó, với CPU01-E chiếm vị trí CPU được chỉ định (thường là khe bên trái nhất).

Các mô-đun I/O- Các mô-đun đầu vào kỹ thuật số chấp nhận 24VDC, 100VAC hoặc các mức tín hiệu khác; các mô-đun đầu ra kỹ thuật số với đầu ra relé, bán dẫn hoặc triac; các mô-đun I/O tương tự cho tín hiệu điện áp và dòng điện.

Các mô-đun chức năng đặc biệt

Các mô-đun truyền thôngKhối nối máy chủ (RS-232C SYSMAC Link đến máy tính máy chủ), PC Link (đối với chia sẻ dữ liệu PLC-to-PLC), I / O từ xa (để mở rộng I / O đến các giá đỡ từ xa) và các đơn vị SYSMAC NET Link.

Cửa rack CPU chứa các mô-đun được cài đặt và đầu ra nguồn cung cấp điện của CPU01.mỗi người thêm nhiều khe cắm cho I / O bổ sung.

Tối đa ba giá đỡ này bao gồm hầu hết các ứng dụng điều khiển máy cỡ trung bình trong phạm vi của nền tảng C200H.

Bộ nhớ Cassette Expanding Beyond 4K Words

Bộ nhớ chương trình cơ bản từ 4K của C200H-CPU01-E bao gồm các chương trình điều khiển máy đơn giản.

Khi ứng dụng đòi hỏi nhiều lớn hơn các chương trình với thư viện tiểu trình tự mở rộng, nhiều đăng ký dữ liệu,hoặc các chương trình gần 8K từ slot băng ghi nhớ cung cấp các đường dẫn phần cứng để mở rộng.

CácEPROM cassette (C200H-MP16K)mở rộng bộ nhớ đến 16K từ.

Nó được lập trình tại nhà máy hoặc được lập trình bằng một trình lập trình thiết bị có thể xóa UV,làm cho nó phù hợp với việc triển khai sản xuất khi chương trình được hoàn tất và đòi hỏi bảo vệ khỏi sửa đổi vô tình.

EPROM không thể được lập trình lại mà không xóa UV, điều này làm cho nó phù hợp với các chương trình sản xuất ổn định.

CácMáy băng EEPROM (C200H-ME16K)cũng mở rộng đến 16K từ nhưng cho phép lập trình lại bằng điện - chương trình có thể được cập nhật trong lĩnh vực sử dụng thiết bị lập trình, mà không cần phải loại bỏ băng hoặc sử dụng UV xóa.

Tính linh hoạt này làm cho băng cassette EEPROM trở thành sự lựa chọn ưa thích cho các thiết bị cần cập nhật chương trình định kỳ, điều chỉnh tham số,hoặc thay đổi công thức trong suốt thời gian hoạt động của thiết bị.

Câu hỏi thường gặp

Q1: C200H-CPU01-E có bộ nhớ chương trình 4K. Điều này có đủ cho hầu hết các ứng dụng C200H?

4K từ là dung lượng đầu vào trong phạm vi CPU C200H đủ cho các chương trình trình trình tự máy phức tạp vừa phải bằng cách sử dụng logic thang với bộ đếm thời gian, bộ đếm, hướng dẫn so sánh,và logic đầu vào / đầu ra tiêu chuẩn.

Một chương trình điển hình cho một máy vận chuyển với mười trạm, tám khóa, sáu điều kiện lỗi và giao tiếp HMI cơ bản có thể chiếm 1.500 ∼ 2.500 từ, phù hợp thoải mái trong 4K.Các chương trình bao gồm việc thao túng dữ liệu rộng rãi, bảng tìm kiếm lớn hoặc chuỗi logic tuần tự rất dài có thể phát triển vượt quá 4K và đòi hỏi phải mở rộng băng nhớ hoặc nâng cấp lên C200H-CPU03-E (8K từ) hoặc C200H-CPU11-E (32K từ).

Q2: C200H-CPU01-E có thể liên lạc trực tiếp với máy tính hiện đại chạy Windows để lập trình?

C200H-CPU01-E không có cổng RS-232C tích hợp trên chính CPU01 ‡ giao tiếp với thiết bị lập trình sử dụng cổng ngoại vi và bảng điều khiển lập trình hoặc bộ điều hợp thích hợp.

Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.

Một bộ chuyển đổi USB-RS232C có thể cần thiết trên các máy tính hiện đại không có cổng RS-232C gốc.

Ngoài ra, các mô-đun liên lạc Host Link được cài đặt trong backplane cung cấp kết nối RS-232C cho SCADA và truy cập lập trình.

Q3: Số điểm I/O tối đa cho một hệ thống C200H sử dụng CPU01-E là bao nhiêu?

Tổng công suất I/O của một hệ thống C200H phụ thuộc vào số lượng và loại module I/O được lắp đặt trên rack CPU và tối đa hai rack mở rộng..

Với tối đa ba giá đỡ và cấu hình mô-đun I/O tiêu chuẩn, một hệ thống C200H thường có thể đạt đến vài trăm điểm I/O riêng biệt.

Tối đa chính xác phụ thuộc vào sự lựa chọn mô-đun cụ thể, kích thước nền và công suất cung cấp điện 5VDC,3A đầu ra của CPU01-E giới hạn tổng lượng điện tiêu thụ của tất cả các mô-đun được lắp đặt.

Các hệ thống đòi hỏi số lượng I / O rất lớn sẽ vượt quá công suất cung cấp điện của C200H-CPU01-E và yêu cầu lập kế hoạch ngân sách hiện tại cẩn thận hoặc nâng cấp lên một biến thể CPU công suất cao hơn.

Q4: C200H-CPU01-E có một bộ an toàn năng lượng 2A. Nó có thể được thay thế trong lĩnh vực?

Vâng, bộ bảo hiểm điện 5VDC, 2A trên C200H-CPU01-E là một thành phần có thể thay thế.Chất bảo hiểm phải được thay thế sau khi nguyên nhân gốc được xác định và sửa chữa.

Thay thế an toàn mà không giải quyết lỗi cơ bản sẽ dẫn đến sự thay thế an toàn lại thổi ngay lập tức.

Loại bảo hiểm chính xác được chỉ định trong hướng dẫn phần cứng C200H sử dụng chỉ số bảo hiểm không chính xác có thể cung cấp sự bảo vệ không đầy đủ hoặc gây phiền nhiễu trong điều kiện hoạt động bình thường.

Q5: C200H-CPU01-E có tương thích với các PLC dòng CJ và NJ hiện tại của Omron để chia sẻ dữ liệu không?

C200H-CPU01-E sử dụng các giao thức liên lạc SYSMAC Link và Host Link cũ hơn không tương thích trực tiếp với loạt CJ2 hoặc NJ hiện tại của Omron mà không cần chuyển đổi giao thức.

Đối với các hệ thống cũ khi một C200H và một bộ điều khiển dòng CJ/NJ hiện đại của Omron cần trao đổi dữ liệu,một đơn vị liên lạc hàng loạt với giao thức Host Link thích hợp có thể được cài đặt trong C200H rack, trong khi bộ điều khiển hiện đại sử dụng kết nối Ethernet hoặc EtherNet / IP của riêng nó với chuyển đổi giao thức được xử lý trong phần mềm hoặc thông qua thiết bị cổng.

Tích hợp trực tiếp cấp thẻ giữa C200H và bộ điều khiển hiện đại không có sẵn nếu không có lớp dịch này.
