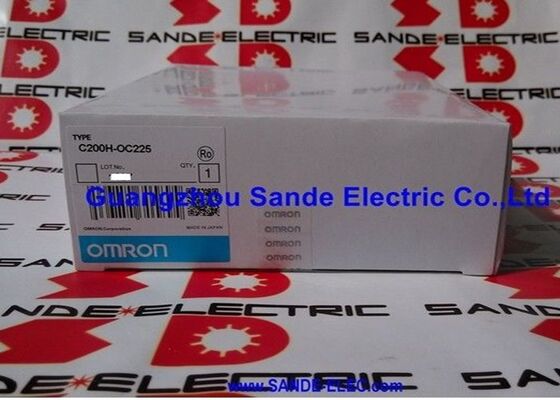

Mô-đun OMRON C200H-OC225 C2OOH-OC225 C200HOC225

Omron C200H-OC225 | Mô-đun đầu ra Relay 16 điểm C200H — 250V AC / 24V DC / 2A mỗi điểm / Relay G6B

16 đầu ra Relay cho Khay C200H

C200H-OC225 mở rộng khay PLC C200H với 16 điểm đầu ra relay có định mức cho tải 250V AC hoặc 24V DC ở mức 2A mỗi đầu ra. Đầu ra loại relay là đặc điểm xác định của mô-đun này — mỗi kênh đầu ra chuyển mạch thông qua một tiếp điểm cơ học, làm cho nó tương thích về điện với nhiều loại tải trường hơn so với các mô-đun đầu ra transistor hoặc triac: tải AC và DC hỗn hợp, tải cảm có khả năng chịu đột biến cao hơn và các thiết bị yêu cầu tín hiệu đóng tiếp điểm thay vì tín hiệu mức transistor.

Loại relay được sử dụng là Omron G6B-1174P-FD-US — một relay cuộn dây 24V DC tại mỗi kênh đầu ra. Tuổi thọ cơ học của relay giới hạn số chu kỳ chuyển mạch dài hạn, có nghĩa là mô-đun này phù hợp với các đầu ra chuyển mạch ở tần số sự kiện máy móc thay vì tần số xung tốc độ cao.

Thông số kỹ thuật chính

Giới hạn tải mỗi điểm và mỗi đơn vị

Định mức 2A mỗi điểm là dòng điện tối đa mà một đầu ra đơn lẻ có thể chuyển mạch. Định mức 8A mỗi đơn vị giới hạn tổng dòng điện đồng thời qua tất cả 16 điểm kết hợp — ngay cả khi mỗi điểm riêng lẻ nằm trong giới hạn 2A của nó, tổng của tất cả các đầu ra đang hoạt động không được vượt quá 8A.

Trong thực tế: tải tất cả 16 đầu ra gần giới hạn 2A riêng lẻ của chúng đồng thời sẽ đẩy tổng đơn vị lên gần 32A — cao hơn nhiều so với giới hạn 8A mỗi đơn vị. Trong các cài đặt mà nhiều đầu ra điều khiển tải đồng thời, hãy tính toán dòng điện đồng thời trong trường hợp xấu nhất và xác minh rằng nó nằm trong giới hạn 8A tổng cộng. Vượt quá giới hạn này sẽ gây hư hỏng nhiệt cho mô-đun ngay cả khi không có relay riêng lẻ nào bị quá tải.

Khả năng chuyển mạch tối thiểu 10 mA ở 5V DC xác nhận rằng relay G6B có thể chuyển mạch các mạch điều khiển năng lượng thấp mà không bị suy giảm tiếp điểm — hữu ích cho các tải mức tín hiệu cùng với I/O 24V tiêu chuẩn.

Câu hỏi thường gặp

Q1: Điều gì làm cho đầu ra relay tốt hơn đầu ra transistor trong các bảng điều khiển máy cũ?

Đầu ra relay chuyển mạch cả tải AC và DC và xử lý tải cảm (contactor, solenoid) với khả năng chịu đột biến tốt hơn đầu ra transistor. Trong các thiết kế máy cũ, loại đầu ra được chọn để phù hợp với dây dẫn trường và loại tải trong bảng điều khiển ban đầu. Thay thế bằng mô-đun relay sẽ giữ nguyên hành vi đầu ra ban đầu — không thay đổi dây dẫn trường, không sửa đổi phần cứng giao diện relay bên ngoài.

Q2: Tại sao giới hạn 8A mỗi đơn vị lại quan trọng ngay cả khi mỗi điểm được định mức 2A?

Giới hạn 8A mỗi đơn vị là giới hạn nhiệt cho toàn bộ mô-đun đồng thời. Nếu nhiều đầu ra chuyển mạch tải dòng cao cùng lúc, dòng điện kết hợp có thể vượt quá 8A ngay cả khi không có điểm riêng lẻ nào vượt quá 2A. Tính toán tổng trường hợp xấu nhất của tất cả các dòng đầu ra hoạt động đồng thời và xác nhận rằng nó vẫn dưới 8A, hoặc giảm tải trên mỗi điểm để nằm trong tổng đơn vị.

Q3: Tuổi thọ của relay là bao nhiêu và khi nào nên thay thế mô-đun một cách phòng ngừa?

Relay G6B có tuổi thọ cơ học được định mức (số lần hoạt động chuyển mạch). Trong các ứng dụng có tần số chuyển mạch đầu ra cao, các tiếp điểm relay sẽ bị mòn nhanh hơn. Như một hướng dẫn chung, các mô-đun đầu ra relay trong các máy có chu kỳ đầu ra hàng nghìn lần mỗi ngày nên được đưa vào chu kỳ bảo trì phòng ngừa theo lịch trình — không được coi là phần cứng vĩnh viễn cho đến khi hỏng hóc.

Q4: C200H-OC225 có còn sẵn để mua không?

Dòng C200H là một nền tảng cũ của Omron. Mô-đun có thể được tìm nguồn cung ứng thông qua thị trường thứ cấp của Omron C200H — các đại lý phụ tùng PLC công nghiệp, nhà phân phối Omron cũ và các chuyên gia tân trang. Xác nhận cụ thể mã bộ phận C200H-OC225 — các mô-đun đầu ra C200H liền kề (C200H-OC221, OC222, OC224) khác nhau về số lượng điểm hoặc cấu hình tiếp điểm.

Q5: Cần kiểm tra những gì khi thay thế C200H-OC225?

Xác nhận mô-đun thay thế là C200H-OC225 cụ thể (loại relay, 16 điểm). Xác minh tải trường trên mỗi điểm và tổng tải đồng thời so với giới hạn 2A mỗi điểm / 8A mỗi đơn vị. Kiểm tra đầu nối backplane của khay xem tình trạng chân cắm. Sau khi lắp đặt, xác minh từng kênh đầu ra phản hồi chính xác với địa chỉ PLC của nó trước khi đưa máy trở lại sản xuất.
