| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | OMRON |
| Chứng nhận | CE RoHS |

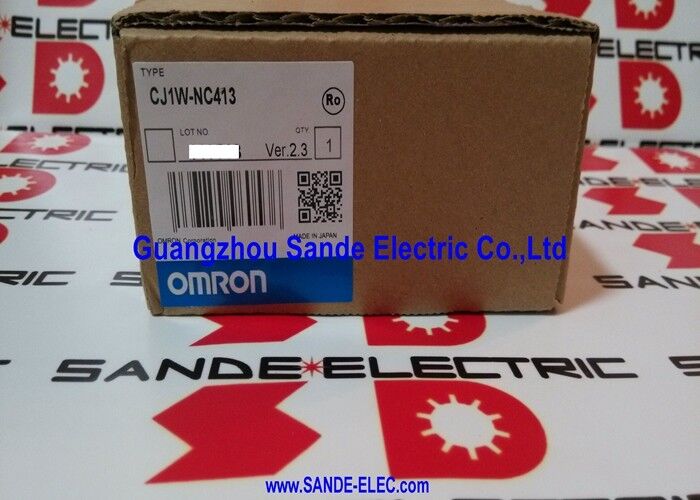

| Số mô hình | CJ1W-NC413 |
Bộ CJ1W-NC413 là một bộ điều khiển vị trí 4 trục cho Bus I/O CJ. Dữ liệu Omron công bố xác định nó là một Bộ I/O Đặc biệt với 4 kênh đầu ra xung, tần số đầu ra xung tối đa 500 kHz, và hỗ trợ lên đến 4 trục PTP.
Cùng dữ liệu đó cũng cho thấy nó chấp nhận nhiều loại đầu vào kỹ thuật số, bao gồm trình điều khiển đường truyền RS-422, tín hiệu NPN, PNP và không điện áp, trong khi sử dụng đầu ra xung NPN hở cực.
Điều làm cho bộ này có giá trị trong điều khiển máy thực tế là vai trò của nó như một nền tảng định vị xung đơn giản.
Omron mô tả dòng CJ1W-NC_3 là một bộ điều khiển định vị điểm-tới-điểm với đầu ra xung, hỗ trợ tăng tốc/giảm tốc hình thang hoặc đường cong S, lệnh định vị trực tiếp bằng ladder, điều khiển vị trí và tốc độ, nội suy tuyến tính và dữ liệu định vị dựa trên bộ nhớ.
Điều đó mang lại cho nó một vị trí rất thực tế trong các máy cần định vị bước hoặc servo xác định mà không cần chuyển sang kiến trúc mạng chuyển động phức tạp hơn.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | CJ1W-NC413 |
| Nhà sản xuất | Omron |
| Loại sản phẩm | Bộ điều khiển vị trí |
| Hệ thống I/O | Bus I/O CJ |
| Loại bộ mở rộng | Bộ I/O Đặc biệt |
| Số trục PTP tối đa | 4 |
| Số kênh đầu ra xung | 4 |
| Tần số đầu ra xung tối đa | 500 kHz |
| Loại đầu vào kỹ thuật số | Trình điều khiển đường truyền (RS-422), NPN, Không điện áp, PNP |
| Loại đầu ra kỹ thuật số | NPN, Hở cực |
| Loại kết nối I/O | FCN (không bao gồm giắc cắm) |
| Số lượng đầu nối I/O | 2 |
| Kích thước (C × R × S) | 90 × 31 × 66,5 mm |
| Trọng lượng | 150 g |
CJ1W-NC413 phù hợp với máy đánh dấu, bộ truyền động, thiết bị đóng gói nhỏ gọn, hệ thống chọn và đặt, và các ứng dụng trục phối hợp đơn giản nơi có sẵn PLC dòng CJ và chuyển động xung là phương pháp điều khiển ưa thích.
Vì nó cung cấp bốn trục từ một khe I/O đặc biệt, nó đặc biệt hữu ích khi nhiều kênh định vị độc lập cần được tích hợp chặt chẽ với logic PLC thay vì được chia thành các phần cứng chuyển động riêng biệt.
Đây là suy luận kỹ thuật dựa trên cấu trúc đầu ra xung 500 kHz, bốn trục được công bố của mô-đun và mô tả dòng chuyển động CJ.
Nó cũng có giá trị thay thế tốt trong các hệ thống đã được lắp đặt.
Khi một tủ điều khiển được xây dựng ban đầu xung quanh một CJ1W-NC413, việc khớp cùng một mô-đun thường bảo tồn phân bổ trục ban đầu, bố cục đầu nối trường và phương pháp lập trình chuyển động phía PLC với ít nỗ lực hơn nhiều so với việc thiết kế lại phần chuyển động.
Trong công việc bảo trì, sự liên tục đó thường hữu ích hơn việc áp dụng một nền tảng mới hơn giữa quá trình sản xuất.
Đây là suy luận kỹ thuật được hỗ trợ bởi vai trò được xác định của mô-đun trong dòng sản phẩm chuyển động CJ.
Đối với công việc thay thế, CJ1W-NC413 nên được khớp bởi số lượng trục, loại đầu ra xung, định dạng tín hiệu đầu vào và kiểu đầu nối, không chỉ bởi tên dòng CJ.
Các thông số kỹ thuật được công bố cho thấy đầu nối FCN, hai đầu nối I/O, và đầu ra xung hở cực, vì vậy các chi tiết đó ảnh hưởng trực tiếp đến dây nối trường và khả năng tương thích với bộ điều khiển.
Trên các hệ thống chuyển động xung, việc khớp chính xác thường tránh được những thay đổi khởi động không cần thiết và bảo tồn hành vi máy ban đầu một cách đáng tin cậy hơn.
Q1: CJ1W-NC413 là loại mô-đun gì?
Đây là một bộ điều khiển vị trí 4 trục cho nền tảng PLC dòng CJ.
Về mặt thực tế, nó bổ sung khả năng chuyển động xung cho PLC dòng CJ thay vì hoạt động như một lát I/O chung.
Q2: Loại ứng dụng chuyển động nào phù hợp nhất với nó?
Nó phù hợp với các tác vụ định vị điểm-tới-điểm như đánh dấu, truyền động, chuyển động bộ cấp liệu và định vị đa trục nơi đầu ra xung là phương pháp điều khiển dự kiến.
Mô tả dòng sản phẩm được Omron công bố cũng nhấn mạnh tăng tốc/giảm tốc hình thang hoặc đường cong S, định vị trực tiếp bằng ladder và các chức năng nội suy, những điều này phù hợp với việc sử dụng chuyển động máy nhỏ gọn.
Q3: Tại sao tốc độ xung 500 kHz lại quan trọng?
Bởi vì tần số xung ảnh hưởng trực tiếp đến mức độ chính xác và tốc độ mà trục chuyển động có thể được điều khiển trong hệ thống xung.
Đầu ra lớp 500 kHz cho phép mô-đun xử lý các tác vụ định vị nhanh hơn hoặc chính xác hơn so với các bộ điều khiển chuyển động tốc độ thấp hơn. Đây là suy luận kỹ thuật dựa trên thông số đầu ra xung tối đa được công bố.
Q4: Tại sao loại đầu ra chính xác lại quan trọng khi thay thế mô-đun này?
Bởi vì các bộ điều khiển được kết nối và dây nối trường được xây dựng dựa trên một giao diện điện cụ thể.
CJ1W-NC413 sử dụng đầu ra xung NPN hở cực, vì vậy việc thay thế nó bằng kiểu đầu ra xung sai có thể thay đổi cách phần cứng chuyển động nhận lệnh.
Q5: Cần kiểm tra những gì trước khi đặt hàng?
Kiểm tra mã sản phẩm đã lắp đặt, số lượng trục được điều khiển, các loại tín hiệu đầu vào/đầu ra cần thiết và bố cục đầu nối FCN đã được sử dụng trong tủ điều khiển.
Các chi tiết đó thường quan trọng hơn vẻ ngoài của mô-đun trên phần cứng điều khiển chuyển động.
