Bộ điều khiển logic khả trình PLC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | OMRON |
| Chứng nhận | CE RoHS |

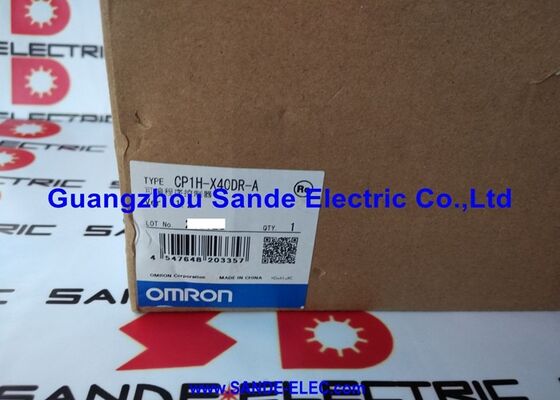

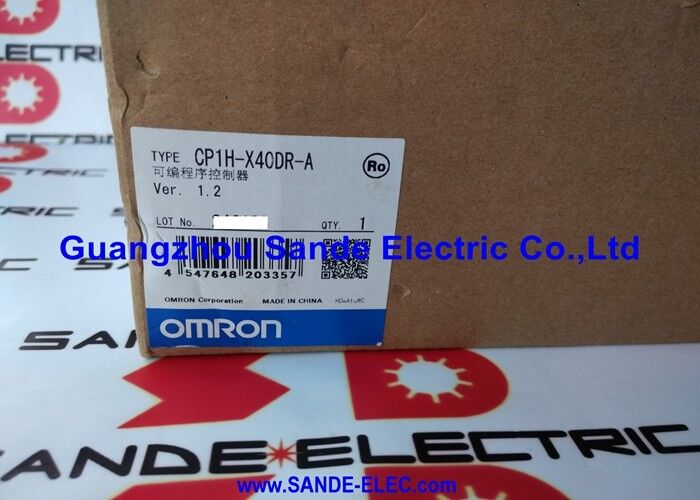

| Số mô hình | CP1H-X40DR-A |
CP1H-X40DR-A tích hợp bốn kênh bộ đếm tốc độ cao phần cứng và hai kênh đầu ra xung phần cứng — không phải chức năng mô phỏng chương trình cơ sở mà là phần cứng bộ đếm/bộ hẹn giờ chuyên dụng hoạt động độc lập với chu kỳ quét CPU.
HSC (Bộ đếm tốc độ cao):Bốn kênh chấp nhận các xung cảm biến hoặc bộ mã hóa một pha ở tần số lên tới 100kHz hoặc tín hiệu hai pha (vuông phương A/B) ở tần số lên đến 50kHz. Bộ đếm tăng lên trên mỗi xung đến giữa các lần quét chương trình, đảm bảo không có số đếm nào bị mất bất kể thời gian quét. Được sử dụng để theo dõi vị trí bộ mã hóa, đếm sản lượng, tổng hợp lưu lượng và đo tốc độ.
Đầu ra xung:Hai kênh tạo ra các chuỗi xung có tốc độ lên tới 100kHz, điều khiển bộ điều khiển động cơ bước hoặc bộ điều khiển servo ở chế độ vị trí hoặc tốc độ. Đầu ra xung hỗ trợ hoạt động độc lập (mỗi kênh ở tần số riêng) hoặc đầu ra được đồng bộ hóa (cả hai kênh được khóa với cùng một tham chiếu) cho chuyển động phối hợp hai trục mà không cần bộ điều khiển chuyển động bên ngoài.
| tham số | Giá trị |
|---|---|
| Đầu vào kỹ thuật số | 24 × DC 24V (PNP/NPN) |
| Đầu ra kỹ thuật số | Rơle 16 ×, 2A/điểm, 8A/chung |
| Bộ nhớ chương trình | 20K bước (~20 KB) |
| Bộ nhớ dữ liệu | 32K từ |
| Tốc độ hướng dẫn | 0,1µs |
| Kênh HSC | 4 × (100kHz 1 pha / 50kHz A/B) |
| Đầu ra xung | 2 × lên tới 100kHz |
| Cổng USB | 1 (lập trình) |
| Nguồn điện | AC 100–240V |
| Quyền lực | khoảng 30 VA |
| Nhiệt độ | 0°C đến +55°C |
| Xếp hạng IP | IP20 |
| RTC | Tích hợp sẵn |
24 đầu vào kỹ thuật số chọn giữa hoạt động nguồn (NPN) và nguồn (PNP) bằng cấu hình nối dây — không cần thay đổi bộ chuyển đổi phần cứng hoặc biến thể mô hình. Các quy ước về máy ở châu Âu thường sử dụng cảm biến PNP (nguồn); Việc lắp đặt ở Nhật Bản và Bắc Mỹ thường sử dụng cảm biến NPN (bồn rửa). Đầu vào có thể lựa chọn của CP1H-X40DR-A phù hợp với cả hai quy ước, giúp các nhà chế tạo máy vận chuyển đến nhiều thị trường trở nên thiết thực.
Việc cách ly bộ ghép quang giữa trường đầu vào 24VDC và logic bên trong của PLC sẽ ngăn dòng điện vòng nối đất và điện áp nhất thời đến CPU — các mặt trường và logic độc lập về điện.
Máy móc đóng gói:Nạp màng, hàn nhiệt và đếm sản phẩm trong một CP1H-X40DR-A. Đầu ra xung điều khiển động cơ bước để cải tiến màng; HSC theo dõi bộ mã hóa trên cơ cấu cắt; đầu ra rơle điều khiển bộ phận bịt kín và bộ truyền động loại bỏ.
Hệ thống phân loại băng tải:24 đầu vào cảm biến giúp phát hiện sản phẩm tại nhiều đoạn băng tải. Đầu ra rơle điều khiển các cổng chuyển hướng, công tắc tơ động cơ băng tải và đèn báo động. HSC tích hợp đếm sản phẩm trên mỗi chi nhánh.
Máy công cụ nhỏ và thiết bị kiểm tra:Điều khiển tuần tự (kẹp, cắt, dỡ tải) thông qua đầu ra rơle. Phản hồi của bộ mã hóa thông qua HSC. RS-232C để liên lạc với thiết bị đo lường; USB để truy cập lập trình máy tính xách tay.
Trạm bơm nước và HVAC:Đầu vào chuyển đổi mức và áp suất tới 24DI. Công tắc tơ động cơ bơm và van điện từ trên đầu ra rơle. RTC tích hợp cho các hoạt động theo thời gian và ghi nhật ký sự kiện.
Câu hỏi 1: CP1H-X40DR-A có thể thay thế CP1H-X40DT-A (đầu ra bóng bán dẫn) trong hệ thống lắp đặt hiện có không?
Về mặt chức năng, CP1H-X40DR-A (đầu ra rơle) khác với CP1H-X40DT-A (đầu ra bóng bán dẫn) chủ yếu ở các đặc tính chuyển mạch đầu ra. Đầu ra rơle chuyển đổi tải AC hoặc DC ở điện áp hỗn hợp; Đầu ra bóng bán dẫn chỉ có DC nhưng chuyển đổi nhanh hơn và không bị hao mòn cơ học. Logic chương trình giống hệt nhau giữa hai biến thể. Hệ thống dây điện trường khác nhau vì đầu ra của bóng bán dẫn là loại nguồn hoặc loại chìm, trong khi đầu ra rơle là các tiếp điểm không phụ thuộc vào điện áp.
Câu hỏi 2: Mô-đun mở rộng nào tương thích với CP1H-X40DR-A?
Dòng CP1H hỗ trợ các thiết bị I/O mở rộng dòng CJ được kết nối thông qua đầu nối I/O mở rộng của CP1H và các thiết bị I/O mở rộng dòng CP. Có thể thêm tối đa 3 thiết bị mở rộng dòng CP hoặc thiết bị I/O dòng CJ (thông qua bộ chuyển đổi). Khả năng mở rộng I/O tương tự, nhiệt độ và chuyên dụng có sẵn thông qua đầu nối mở rộng I/O CJ.
Câu hỏi 3: CP1H-X40DR-A hỗ trợ những công cụ và ngôn ngữ lập trình nào?
CX-Programmer là môi trường lập trình chính cho CP1H. Nó hỗ trợ lập trình Sơ đồ bậc thang (LD) và Danh sách hướng dẫn (IL) theo tiêu chuẩn IEC 61131-3. Cổng USB kết nối PC chạy CX-Programmer để tải xuống, tải lên và giám sát trực tuyến chương trình. CX-Designer được sử dụng để phát triển bảng điều khiển HMI được kết nối với RS-232C hoặc cổng mở rộng.
Câu hỏi 4: Đồng hồ thời gian thực (RTC) tích hợp hoạt động như thế nào?
RTC bên trong CP1H-X40DR-A duy trì các giá trị năm, tháng, ngày, ngày trong tuần, giờ, phút và giây trong các vị trí bộ nhớ DM chuyên dụng. Chương trình đọc dữ liệu đồng hồ và sử dụng dữ liệu đó cho các hoạt động theo lịch trình (bắt đầu/dừng vào những thời điểm cụ thể), ghi dấu thời gian sự kiện trong bản ghi dữ liệu và quản lý công thức làm thay đổi các thông số sản xuất theo ca hoặc ngày.
Câu hỏi 5: Những giao thức truyền thông nào được hỗ trợ thông qua các tùy chọn mở rộng?
Thông qua hai khe cắm bảng tùy chọn, CP1H-X40DR-A hỗ trợ RS-485 (cho Modbus RTU, CompoWay/F và các giao thức nối tiếp khác) và Ethernet (giao tiếp ổ cắm EtherNet/IP, TCP/IP). Kết nối EtherNet/IP cho phép CP1H-X40DR-A tham gia vào mạng EtherNet/IP cùng với bộ điều khiển dòng CJ2 và NJ dưới dạng nút thiết bị. Tùy chọn DeviceNet và PROFIBUS cũng có sẵn thông qua tùy chọn hoặc bảng giao tiếp cụ thể.
