| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | OMRON |
| Chứng nhận | CE ROHS |

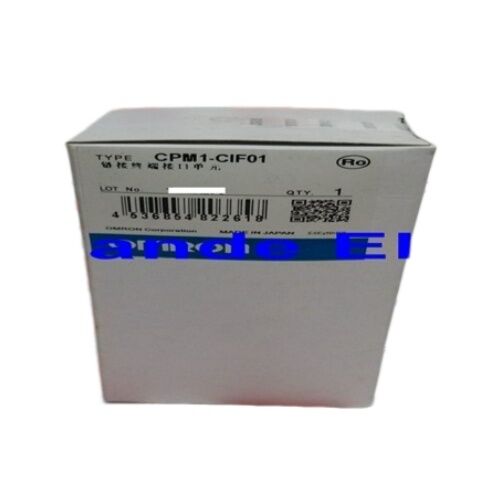

| Số mô hình | CPM1-CIF01 |
Số phần:CPM1-CIF01
Nhà sản xuất:Tập đoàn Omron (Nhật Bản)
Bộ kết nối PC:D-sub 9-pin (RS-232C)
Kết hợp cáp:
Các PLC CPM1/CPM1A/CPM2A giao tiếp thông qua một cổng ngoại vi hoạt động ở các mức logic TTLCổng nối tiếp PC tiêu chuẩn và bộ điều hợp USB-serial hoạt động ở mức RS-232C ‡ biến động điện áp từ ±3V đến ±15VChúng không tương thích nếu không có bộ chuyển đổi cấp độ.
CPM1-CIF01 là bộ chuyển đổi mức độ, nó kết nối với đầu nối cổng ngoại vi của PLC, chuyển đổi mức tín hiệu TTL thành RS-232C,và trình bày một D-sub 9-pin đầu nối nam mà một giao diện hàng loạt PC chấp nhậnKhông có bộ chuyển đổi này (hoặc tương đương), không có đường dẫn trực tiếp từ máy tính chạy CX-Programmer hoặc SYSMAC-CPT đến cổng chương trình của PLC.CPM1-CIF01 là giao diện vật lý cho phép kết nối.
| Parameter | Giá trị |
|---|---|
| Chức năng | Chuyển đổi mức TTL sang RS-232C |
| PLC tương thích | CPM1, CPM1A, CPM2A, SRM1 |
| Phương thức | Bus ngoại vi / Host Link |
| Bộ kết nối PC | D-sub 9-pin RS-232C |
| Tùy chọn cáp | XW2Z-200/500S-CV hoặc -V |
| Chiều dài cáp | 2m hoặc 5m |
| Cáp | Chiều dài | Sử dụng điển hình |
|---|---|---|
| XW2Z-200S-CV | 2m | Cổng D-sub 9-pin tương thích với PC AT thông qua CIF01 |
| XW2Z-500S-CV | 5m | Chạy lâu hơn đến cùng một loại cổng |
| XW2Z-200S-V | 2m | Cấu hình kết nối thay thế |
| XW2Z-500S-V | 5m | Chạy lâu hơn, cấu hình thay thế |
Các cáp loại CV (XW2Z-xxxS-CV) được chỉ định trong sơ đồ kết nối tiêu chuẩn của Omron cho lập trình PC-CPM1A/CPM2A thông qua CPM1-CIF01.Kiểm tra sự kết hợp cáp cụ thể từ hướng dẫn kết nối Omron cho mô hình PLC được cài đặt trước khi đặt hàng.
Việc triển khai chương trình ban đầu:Kết nối CPM1-CIF01 đến cổng ngoại vi CPM1A, gắn cáp XW2Z-200S-CV vào cổng PC COM (hoặc bộ điều hợp USB-to-serial), mở CX-Programmer,chọn đúng cổng COM ở tốc độ baud thích hợp, và đi trực tuyến để tải xuống chương trình.
Chẩn đoán lỗi trường:Một máy được trang bị CPM2A phát triển một lỗi bất ngờ trong quá trình sản xuất.và theo dõi trạng thái I / O và giá trị bảng dữ liệu trong thời gian thực mà không cần dừng máy.
Kết nối HMI Host Link:Một bảng điều khiển nhỏ giao tiếp qua Host Link. CPM1-CIF01 cung cấp giao diện RS-232C giữa cổng hàng loạt của bảng điều khiển và cổng ngoại vi của PLC,cho phép bảng điều khiển đọc và ghi địa chỉ dữ liệu PLC.
Bộ phụ tùng bảo trì:Các hệ thống CPM1A và CPM2A vẫn được sử dụng trên toàn cầu.Giữ một CPM1-CIF01 trong bộ bảo trì loại bỏ sự chậm trễ trong việc mua một khi cần truy cập chương trình khẩn cấp tại một vị trí máy từ xa.
Q1: Tại sao cần một bộ điều hợp riêng biệt thay vì kết nối một cáp trực tiếp với PLC?
Cổng ngoại vi CPM1/CPM1A/CPM2A sử dụng các mức điện áp TTL (lý thuyết 0 ′ 5V). Cổng hàng loạt PC RS-232C sử dụng tín hiệu từ ± 3V đến ± 15V.Các cấp độ này không tương thích điện CPM1-CIF01 thực hiện chuyển đổi điện áp giữa hai tiêu chuẩn.
Q2: Cáp nào là chính xác cho một cổng kết nối PC COM máy tính xách tay tiêu chuẩn?
XW2Z-200S-CV (2m) hoặc XW2Z-500S-CV (5m) được chỉ định trong sơ đồ kết nối tiêu chuẩn của Omron cho các kết nối cổng tuần tự D-sub 9-pin tương thích với PC AT thông qua CPM1-CIF01.Đối với bộ chuyển đổi USB-serial có cổng COM ảo, các cáp tương tự được áp dụng
Q3: Phần mềm lập trình nào kết nối thông qua CPM1-CIF01?
CX-Programmer (một phần của bộ phần mềm CX-One của Omron) là môi trường lập trình hiện tại cho các PLC CPM1, CPM1A và CPM2A. Trong cài đặt kết nối của CX-Programmer, hãy chọn cổng COM,Loại liên kết RS-232C, và thiết lập tốc độ baud để phù hợp với cấu hình cổng ngoại vi của PLC (thường là 9600 baud cho CPM1A / CPM2A).
Q4: CPM1-CIF01 có đặc biệt cho một số mô hình CPM hoặc tương thích rộng rãi không?
CPM1-CIF01 tương thích với các gia đình bộ điều khiển liên quan đến CPM1, CPM1A, CPM2A và SRM1 ‡ tất cả đều chia sẻ cùng một đầu nối cổng ngoại vi và thông số kỹ thuật mức tín hiệu TTL.Nó không tương thích với CJ-series hoặc các gia đình PLC Omron khác sử dụng cấu hình cổng khác nhauXác nhận khả năng tương thích với mô hình PLC được cài đặt cụ thể từ tài liệu kết nối Omron.
Q5: CPM1-CIF01 có nguồn gốc từ đâu?
Thông qua mạng lưới phân phối được ủy quyền của Omron (đối với các cổ phiếu cũ mới) và thông qua thị trường phụ kiện cũ của Omron - các đại lý và nhà cung cấp dư thừa các bộ phận tự động hóa công nghiệp.Bao gồm các tập hợp cáp XW2Z thích hợp theo thứ tự đơn giản là bộ chuyển đổi mà không có cáp chính xác không hoàn thành con đường truyền thông PC-PLCKiểm tra loại cáp từ hướng dẫn kết nối Omron cho mô hình PLC được cài đặt.
