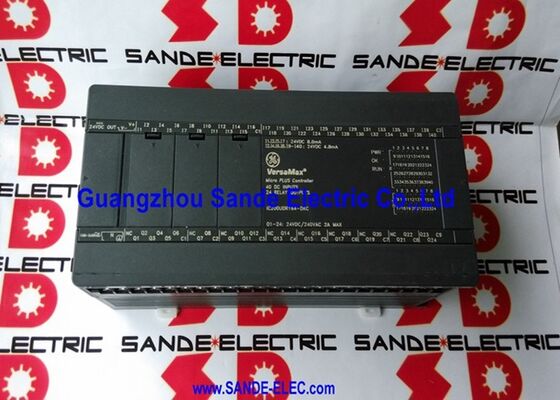

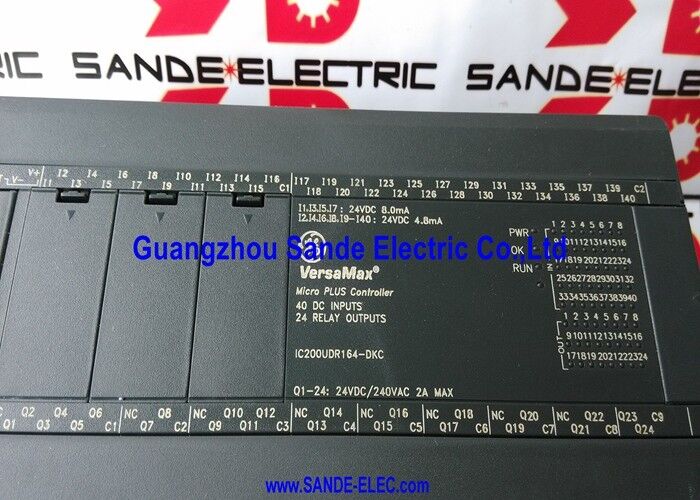

IC200UDR164-DKC là một VersaMax Micro PLC hoàn chỉnh — bộ xử lý, nguồn điện, đầu vào kỹ thuật số và đầu ra rơle, tất cả trong một vỏ. Đây không phải là thẻ I/O độc lập; nó là bộ điều khiển lập trình tự động với CPU tích hợp, thực thi chương trình và I/O trường.
Ký hiệu "UDR164" mang ý nghĩa chức năng: thiết bị cung cấp 40 đầu vào kỹ thuật số DC và 24 đầu ra rơle ở định dạng 64 điểm (U = VersaMax, D = đầu vào DC, R = đầu ra rơle, 164 = 64 điểm với nguồn điện 120/240VAC). Hậu tố DKC xác định bản sửa đổi phần cứng của bản dựng cụ thể này.
Ở đầu vào nguồn 120–240VAC, thiết bị này kết nối trực tiếp với nguồn điện xoay chiều mà không cần nguồn điện DC riêng - bộ chuyển đổi AC/DC bên trong cấp nguồn cho cả logic PLC và mạch đầu vào. Đối với các thiết kế tủ trong đó nguồn điện xoay chiều là nguồn điện chính, điều này sẽ loại bỏ một thành phần.
| tham số | Giá trị |
|---|---|
| Loại sản phẩm | VersaMax Micro PLC (bộ điều khiển hoàn chỉnh) |
| Tổng số I/O | 64 điểm |
| Đầu vào kỹ thuật số | 40 × 24VDC |
| Đầu ra rơle | 24 × Mẫu C (SPDT) |
| đầu vào hiện tại | 8mA mỗi đầu vào |
| Đầu vào HSC | Lên đến 8 (từ ngân hàng đầu vào) |
| Nguồn điện | 120–240VAC |
| Cổng nối tiếp | RS-232C |
| Mở rộng | Lên đến 4 đơn vị mở rộng |
| Ôn tập | DKC |
Mỗi trong số 24 đầu ra rơle là một tiếp điểm Dạng C (SPDT) - một rơle chuyển đổi có các đầu cuối thường mở, thường đóng và chung. Biểu mẫu liên hệ này mang lại tính linh hoạt cao nhất cho hệ thống dây điện:
Thường mở (NO):Kiểm soát tải tiêu chuẩn - cuộn dây khởi động động cơ, van điện từ, báo động.
Thường đóng (NC):Các ứng dụng không an toàn - các mạch phải được cấp điện khi đầu ra TẮT và ngắt điện khi BẬT.
Chung (COM):Chấp nhận bất kỳ điện áp cung cấp trường nào trong định mức tiếp điểm của rơle. Tải 120VAC, tải 230VAC và tải 24VDC kết nối với cùng một dãy rơle mà không cần phần cứng phù hợp với điện áp - tiếp điểm rơle độc lập về điện với nguồn cung cấp PLC.
Bảng điều khiển máy nhỏ gọn được cấp nguồn AC:Thiết bị kết nối trực tiếp với bus AC của bảng điều khiển. Không cần mô-đun cấp nguồn 24VDC cho chính PLC — đơn giản hóa thiết kế bảng điều khiển cho các máy có cơ sở hạ tầng nguồn chỉ dùng AC.
Điều khiển rơle đa vùng:24 Rơle Mẫu C điều khiển độc lập bộ khởi động động cơ, van điện từ và các tiếp điểm báo động ở điện áp trường AC và DC hỗn hợp - tất cả từ một vỏ bộ điều khiển.
Đếm sản xuất tốc độ cao:Các xung mã hóa hoặc cảm biến từ tối đa 8 bộ đếm được theo dõi đồng thời ở chế độ HSC. Chương trình đọc số lượng tích lũy mỗi lần quét để kiểm soát hàng loạt, đo chiều dài hoặc theo dõi tốc độ.
Câu hỏi 1: Hậu tố sửa đổi "-DKC" là gì và nó có ảnh hưởng đến khả năng tương thích không?
Hậu tố DKC xác định phiên bản phần cứng cụ thể của IC200UDR164. Các bản sửa đổi phản ánh các cập nhật về thành phần hoặc sản xuất trong khi vẫn duy trì cùng đặc điểm kỹ thuật chức năng và khả năng tương thích chương trình. Thiết bị DKC thay thế các phiên bản IC200UDR164 trước đó (chẳng hạn như AD, CB, v.v.) mà không thay đổi chương trình trong hầu hết các cài đặt. Xác nhận các yêu cầu về phiên bản chương trình cơ sở của chương trình đã cài đặt nếu có lo ngại về khả năng tương thích của bản sửa đổi.
Câu 2: Phần mềm lập trình nào kết nối với IC200UDR164-DKC?
Dòng VersaMax Micro được lập trình bằng Proficy Machine Edition (PME) hoặc phần mềm Logicmaster trước đó. Kết nối thông qua cổng nối tiếp RS-232C tích hợp bằng IC200CBL001 hoặc cáp lập trình tương đương. Phiên bản Proficy Machine hỗ trợ cả ngôn ngữ lập trình Sơ đồ bậc thang và Danh sách hướng dẫn cho nền tảng VersaMax Micro.
Câu hỏi 3: Có thể sử dụng đồng thời 24 đầu ra rơle làm tiếp điểm NO và NC từ cùng một rơle không?
Đúng. Mỗi rơle Mẫu C cung cấp cả ba thiết bị đầu cuối — NO, NC và COM — trên dải thiết bị đầu cuối. Chương trình ra lệnh cho cuộn dây rơle; hệ thống dây điện tới NO, NC hoặc cả hai xác định cách phản ứng của mạch trường. Một rơle có thể đồng thời đóng mạch NO (cấp nguồn cho đèn) và mở mạch NC (ngắt điện cho đường vòng) bằng một lệnh đầu ra duy nhất.
Câu hỏi 4: Sự khác biệt giữa IC200UDR164 và IC200UDR064 là gì?
Cả hai đều là PLC VersaMax Micro 64 điểm với 40 đầu vào DC và 24 đầu ra rơle. Sự khác biệt là nguồn điện: IC200UDR064 sử dụng nguồn điện đầu vào 24VDC; IC200UDR164 sử dụng 120/240VAC. Tất cả các thông số chức năng khác — số lượng I/O, khả năng HSC, loại rơle, kết nối mở rộng — đều giống hệt nhau. Chọn dựa trên điện áp cung cấp có sẵn trong bảng điều khiển.
Câu hỏi 5: Các đầu ra rơle có được bảo vệ chống chuyển mạch tải cảm ứng không?
Bản thân các tiếp điểm rơle không bao gồm bộ triệt tiêu tích hợp. Đối với các tải cảm ứng (cuộn dây khởi động động cơ, van điện từ), nên sử dụng bộ triệt tiêu bên ngoài trên tải - mạng snubber cho tải AC hoặc diode tự do cho tải DC. Nếu không bị triệt tiêu, mức tăng đột biến của EMF phía sau khi mở rơle sẽ làm giảm tuổi thọ của tiếp điểm theo thời gian. Xác minh các yêu cầu triệt tiêu tải cảm ứng từ hướng dẫn sử dụng IC200UDR164 đối với các loại tải cụ thể đang được chuyển đổi.
