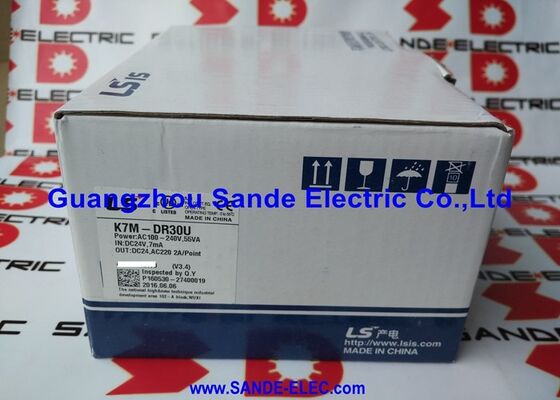

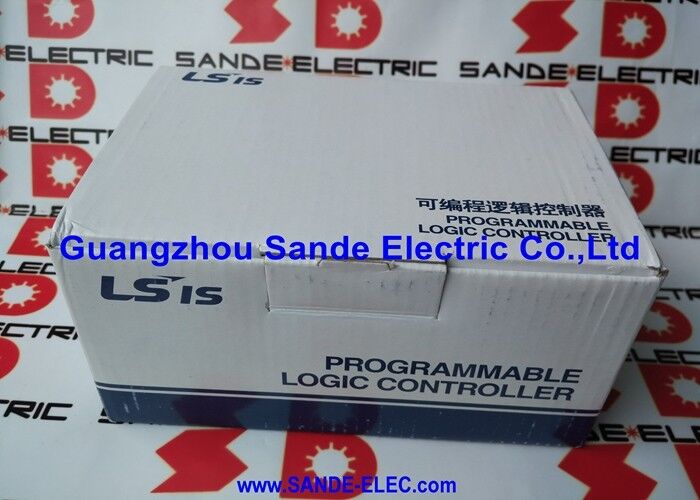

Bộ điều khiển logic lập trình LG LS K7M-DR30U K7MDR30U K7M-DR3OU

LS Điện K7M-DR30U | PLC nhỏ gọn MASTER-K K120S — 18 DI (24VDC) / 12 đầu ra rơ-le / 2A mỗi tiếp điểm / RS-232C / Có thể mở rộng

18 đầu vào, 12 đầu ra rơ-le — K120S trong thực tế

K7M-DR30U là PLC nhỏ gọn 30 điểm thuộc dòng MASTER-K K120S của LS Electric. Mười tám đầu vào kỹ thuật số 24VDC và 12 đầu ra rơle trong một thân máy độc lập — không có giá đỡ, không có nguồn điện riêng, không có bus bảng nối đa năng. Nó là một bộ điều khiển độc lập dành cho các tác vụ cấp máy trong đó số lượng I/O vừa với một đơn vị.

Phần đầu vào DC chấp nhận tín hiệu trường 24V trên phạm vi nguồn điện thực tế (20,4–28,8VDC), bao gồm các biến thể dung sai từ nguồn cung cấp 24VDC của bảng điều khiển mà không gặp vấn đề về lọc đầu vào. Phạm vi này phù hợp với các cảm biến công nghiệp tiêu chuẩn — công tắc tiệm cận, tế bào quang điện, công tắc giới hạn và nút ấn đều kết nối trực tiếp.

12 đầu ra rơle mang định mức 2A trên mỗi tiếp điểm ở cả DC 24V và AC 220V. Định mức duy nhất này bao gồm hầu hết các tải đầu ra của máy: cuộn dây công tắc tơ động cơ tiêu chuẩn (AC 220V, 50–200mA), phi công van điện từ 24VDC (100–300mA) và đèn tín hiệu ở một trong hai điện áp - tất cả đều từ cùng một mô-đun mà không cần rơ-le xen kẽ để chuyển đổi điện áp. Điện áp chuyển mạch tối đa AC 250V / DC 110V cung cấp khoảng trống cho các bảng có mạch điều khiển 240VAC hoặc 110VDC.

Thông số kỹ thuật chính

MASTER-K K120S — Nơi đặt K7M-DR30U

Dòng MASTER-K của LS Electric bao gồm nhiều kích cỡ PLC độc lập. Dòng phụ K120S bao gồm lớp I/O 30 điểm — K7M-DR30U là biến thể đầu ra rơle của nó. Các biến thể K120S lớn hơn có số lượng I/O từ 60 điểm trở lên trong cùng một kiến ​​trúc dòng; các mẫu MASTER-K nhỏ hơn (K10S, K30S) có số lượng I/O thấp hơn.

K120S hỗ trợ mở rộng thông qua các mô-đun I/O bổ sung trên bus mở rộng bên phải, cho phép đơn vị cơ sở 30 điểm phát triển khi ứng dụng yêu cầu nhiều kết nối trường hơn mức phần cứng cơ bản cung cấp.

Kịch bản ứng dụng

Máy công cụ nhỏ và thiết bị OEM:18 đầu vào cảm biến giám sát sự hiện diện của phôi, trạng thái trục chính và khóa liên động của cửa. 12 đầu ra rơle điều khiển bộ khởi động bơm làm mát, cuộn dây kẹp và đèn báo. Bộ điều khiển độc lập gắn vào hộp điện của máy mà không cần cơ sở hạ tầng giá đỡ.

Băng tải và bảng phân loại:Đầu vào cảm biến quang điện và cảm biến tiệm cận; đầu ra rơle chuyển hướng và công tắc tơ động cơ. Các tải AC và DC hỗn hợp chuyển đổi từ cùng một phần đầu ra rơle.

Dự phòng bảo trì cho lắp đặt MASTER-K:K7M-DR30U vẫn được sử dụng ở nhiều cơ sở công nghiệp ở Châu Á, Châu Âu và Nam Mỹ. Việc thay thế cùng mô hình sẽ giữ nguyên các phép gán thiết bị đầu cuối ban đầu, địa chỉ I/O và chương trình bậc thang mà không sửa đổi.

Câu hỏi thường gặp

Câu hỏi 1: Phần mềm lập trình nào được sử dụng cho K7M-DR30U?

KGL Win — Môi trường lập trình MASTER-K chuyên dụng của LS Electric. Nó cung cấp lập trình logic bậc thang (LD), sơ đồ khối chức năng (FBD) và lập trình danh sách lệnh (IL). Kết nối sử dụng cổng RS-232C ở mặt trước CPU với bộ chuyển đổi USB sang RS-232 tương thích và cáp PC. Phiên bản KGL Win phải tương thích với firmware CPU K120S.

Câu 2: Sự khác biệt giữa K7M-DR30U và K7M-DT30U là gì?

K7M-DR30U có đầu ra rơle (R) - các tiếp điểm cơ điện chuyển đổi tải AC hoặc DC ở mức 2A trên mỗi tiếp điểm. K7M-DT30U có đầu ra bóng bán dẫn (T) - đầu ra 24VDC trạng thái rắn. Các tiếp điểm rơle xử lý các tải AC/DC hỗn hợp và cung cấp cách ly điện; Đầu ra bóng bán dẫn chỉ chuyển đổi DC, nhanh hơn và không bị mòn tiếp điểm. Chọn rơle cho tải AC hoặc tải DC có chu kỳ không thường xuyên; chọn bóng bán dẫn để chuyển mạch 24VDC tốc độ cao.

Câu hỏi 3: K7M-DR30U có thể mở rộng hơn 30 điểm I/O không?

Đúng. LS Electric cung cấp các mô-đun mở rộng cho dòng MASTER-K K120S — đầu vào kỹ thuật số, đầu ra kỹ thuật số và các khối mở rộng I/O analog kết nối thông qua đầu nối mở rộng bên phải. Tổng I/O tối đa trong cấu hình K120S mở rộng phụ thuộc vào khả năng mở rộng của kiểu CPU; xác nhận từ hướng dẫn sử dụng phần cứng K120S về số lượng và giới hạn loại mô-đun mở rộng cụ thể.

Câu hỏi 4: Nên sử dụng biện pháp bảo vệ rơ-le nào cho tải DC cảm ứng?

Tải cảm ứng DC - cuộn dây rơle, van điện từ và các thiết bị tương tự - tạo ra điện áp ngược khi tắt. Vòng cung nhọn này chạy qua các bề mặt tiếp điểm rơle, làm xói mòn chúng và rút ngắn tuổi thọ của tiếp điểm. Kết nối một diode quay tự do qua mỗi tải cảm ứng DC (cực âm về phía đường ray cung cấp dương) để hấp thụ xung điện. Đối với tải điện cảm xoay chiều, bộ giảm chấn RC xuyên qua tải giúp giảm phóng điện hồ quang ở cả thời điểm đóng và cắt.

Câu 5: K7M-DR30U có nguồn gốc ở đâu?

Thông qua các nhà phân phối được ủy quyền của LS Electric (đối với các thiết bị hiện tại hoặc mới sản xuất) và thông qua thị trường hậu mãi MASTER-K — đại lý phụ tùng tự động hóa công nghiệp và nhà cung cấp dư thừa. Dòng MASTER-K có cơ sở lắp đặt đáng kể trong các ứng dụng sản xuất và tiện ích trên toàn cầu; Tính sẵn có của thị trường hậu mãi nói chung là tốt cho loại K120S 30 điểm.
