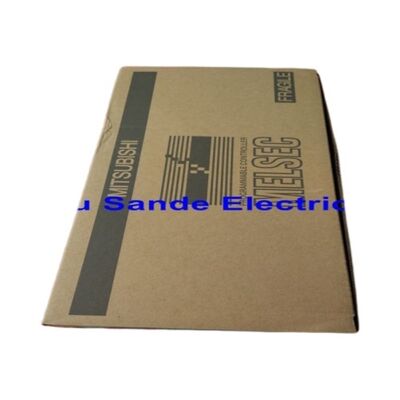

Mitsubishi PLC điều khiển logic lập trình FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

Mitsubishi FX2N-48MR-001 MELSEC FX2N 48-Point Compact PLC 24 DI / 24 Relay Outputs / 100 240VAC / 50VA / 8K Steps / RS-422

48 điểm, đầu ra rơle, nguồn cung cấp AC Hồ sơ thực tế của FX2N-48MR

FX2N-48MR-001 là thành viên 48 điểm của gia đình MELSEC FX2N ¢ giảm một bước trong số I / O so với 64 điểm FX2N-64MR và tăng một bước so với 32 điểm FX2N-32MR.Hai mươi bốn đầu vào kỹ thuật số và 24 đầu ra rơle trong một lồng AC, không cần mô-đun mở rộng cho các ứng dụng phù hợp với số lượng này.

Danh hiệu "MR" là chỉ báo loại đầu ra: M = đơn vị chính, R = đầu ra rơle.Các cuộn dây tiếp xúc động cơ 230VAC, và đèn chỉ số ở điện áp hỗn hợp từ cùng một bộ điều khiển, với mỗi liên lạc tiếp xúc được cách ly điện từ logic nội bộ của PLC.Sự linh hoạt điện áp này là lý do tại sao các biến thể đầu ra rơle vẫn phù hợp trong các tấm máy nơi dây điện trường phục vụ tải ở các điện áp khác nhau từ các nguồn điện khác nhau.

Nguồn cung cấp điện AC chấp nhận 100 ∼ 240 VAC ∼ cùng một bộ điều khiển cung cấp năng lượng cho bảng điều khiển 120 VAC của Bắc Mỹ hoặc bảng điều khiển 230 VAC của châu Âu mà không cần thay đổi phần cứng.

Các thông số kỹ thuật chính

FX2N-48MR-001 trong phạm vi FX2N

Gia đình đơn vị chính FX2N trải dài năm kích cỡ: 32MR, 48MR, 64MR, 80MR và 128MR - tất cả đầu ra tiếp xúc, tất cả đều chạy AC, tất cả đều có cùng một cổng lập trình RS-422 và bộ nhớ chương trình 8.000 bước.48MR nằm ở kích thước nhỏ thứ haiĐối với một cỗ máy cần 20 đầu vào cảm biến, 15 đầu ra động cơ, và một số điểm dự phòng cho dây điện trong tương lai, 48MR cung cấp I / O đầy đủ mà không có dấu chân lớn hơn và chi phí của 64MR.

Tiết sau -001 xác định phiên bản quốc tế của phạm vi đầu vào mạng lưới quốc tế tiêu chuẩn FX2N-48MR (100 ∼ 240 VAC) trái ngược với các thông số kỹ thuật điện áp trong nước của Nhật Bản.Nó là biến thể thích hợp cho các thiết bị không phải thị trường Nhật Bản.

Các kịch bản ứng dụng

Hệ thống vận chuyển và phân loại:24 cảm biến gần, pin quang điện và nút bấm trên đầu vào; máy tiếp xúc động cơ, điện điện chuyển hướng và chỉ báo trên đầu ra rơle..

Máy đóng gói và nạp:Các máy điều khiển van khí (24VDC), cuộn dây khởi động động cơ (230VAC) và đèn tín hiệu đều từ cùng một tiếp xúc rơle.

Phụ tùng bảo trì máy:Nhiều máy được trang bị FX2N-48MR vẫn được sản xuất trên toàn cầu.Một thay thế với cùng một số mô hình giữ lại bản đồ địa chỉ I / O ban đầu và dây dẫn đầu ra mà không yêu cầu sửa đổi chương trình hoặc thay đổi phần cứng giai đoạn đầu ra.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa FX2N-48MR-001 và FX2N-48MR-ES/UL là gì?

Sau -001 xác định biến thể quốc tế không có chứng chỉ UL/cUL.Tiết sau -ES/UL xác định cùng một thông số kỹ thuật quốc tế cộng với danh sách UL và cUL cho thị trường Bắc Mỹ với các yêu cầu chứng nhận UL nghiêm ngặt. Cả hai đều giống nhau về mặt điện. Xác định -ES/UL cho các thiết bị Bắc Mỹ, nơi yêu cầu các thành phần điều khiển được liệt kê UL;-001 thích hợp cho các thị trường mà chứng nhận CE đáp ứng yêu cầu quy định.

Q2: Có thể thêm các mô-đun mở rộng vào FX2N-48MR-001 không?

Có. FX2N hỗ trợ lên đến 8 mô-đun mở rộng trên bus mở rộng bên phải của nó (đối với 48MR, kết hợp với I / O của bảng CPU).với tổng hệ thống tối đa ở 256 điểm I/OĐối với giao tiếp, FX2N-232-BD (RS-232), FX2N-485-BD (RS-485 / Modbus) hoặc FX2N-CNV-BD với các mô-đun giao tiếp tiếp theo sau thêm khả năng giao diện hàng loạt.

Q3: Phần mềm lập trình nào cần thiết?

Nhà phát triển GX hoặc GX Works2 môi trường lập trình của Mitsubishi cho gia đình FX2N.Cả GX Works3 (đối với loạt iQ-R) và các trình soạn thảo tiêu chuẩn IEC 61131-3 thường không kết nối trực tiếp với FX2N mà không có cấu hình tương thích. GX Works2 hỗ trợ logic thang của FX2N, FBD, và tập lệnh FX-series, bao gồm PID, Modbus, HSC và PTO / PWM.

Q4: Thời gian sử dụng điện liên lạc relé trên FX2N-48MR là bao nhiêu?

Mitsubishi xác định các liên lạc rơle ở 100.000 hoạt động ở tải kháng số (2A / 250VAC).Trọng lượng DC cảm ứng (cây cuộn solenoid) làm giảm tuổi thọ liên lạc thông qua điện áp tăng vọt cung ở lúc tắtĐối với đầu ra chu kỳ ở tần số cao, các biến thể đầu ra bóng bán dẫn (FX2N-48MT) phù hợp hơn.

Q5: Đường di chuyển từ FX2N-48MR đã ngừng sản xuất là gì?

FX5U-48MR / ES của Mitsubishi là tương đương chức năng trực tiếp trong loạt FX5 hiện tại 24DI, 24 đầu ra tiếp xúc, nguồn cấp 100 240VAC với xử lý được cải thiện đáng kể, tích hợp Ethernet,và RS-485. Di chuyển đòi hỏi phải xác minh lại chương trình trong GX Works3 (GX Works2 xuất khẩu hỗ trợ quá trình); bộ chỉ dẫn tương thích phần lớn nhưng một số sự khác biệt cần chú ý.Đối với các thiết bị mà chương trình FX2N phải không thay đổi, FX3U-48MR/ES là mục tiêu di chuyển gần với cùng môi trường GX Works2.
