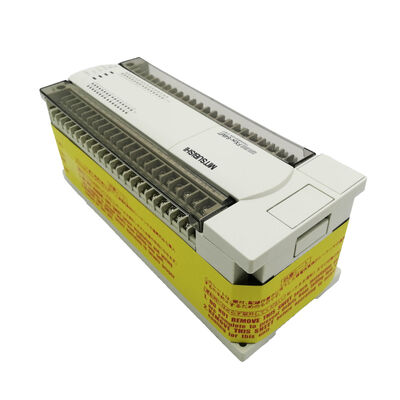

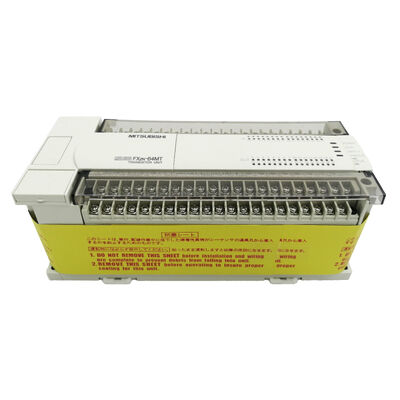

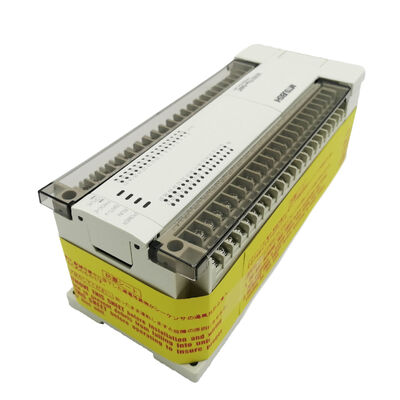

MITSUBISHI PLC Trình điều khiển logic lập trình Khả năng đầu ra Transistor FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

Mitsubishi FX2N-64MT-001 MELSEC FX2N 64-Point Transistor Output PLC 32 DI / 32 DO, 8K Steps, RS-422, 24VDC

Số phần:FX2N-64MT-001

Nhà sản xuất:Mitsubishi Electric (Nhật Bản)

Loại sản phẩm:Đơn vị PLC chính MELSEC-F FX2N Series

Tổng I/O:64 (32 đầu vào / 32 đầu ra transistor)

64 điểm, đầu ra transistor, kiểm soát xung tích hợp

FX2N-64MT-001 là đơn vị đầu ra transistor 64 điểm trong dòng FX2N của Mitsubishi CPU, bộ nhớ, nguồn cấp điện, I / O và cổng truyền thông RS-422 trong một mô-đun.Không cần thêm gì để bắt đầu chương trình.: kết nối nguồn điện 24V, lập trình nó với GX Developer hoặc GX Works2, và nó chạy.

Sự khác biệt giữa transistor và relay quan trọng ở đây. Đơn vị đầu ra relay FX2N (FX2N-64MR) xử lý tải inductive cao hơn và mạch AC, nhưng chuyển đổi trong vài mili giây và mòn qua thời gian tiếp xúc của chúng.-MT của đầu ra bóng bán dẫn chuyển đổi trong microseconds, không bị mòn tiếp xúc, và có thể tạo ra các mạch xung ở tốc độ lên đến 100 kHz bằng cách sử dụng PLSY tích hợp,

Hướng dẫn định vị PLSR, DRVA và DRVI Đối với máy cần điều khiển trục servo hoặc stepper cùng với một cơ sở I / O lớn,điều này loại bỏ sự cần thiết của một mô-đun định vị FX2N-1PG-E riêng biệt trên các ứng dụng trục đơn hoặc hai.

32 đầu vào bao gồm X0?? X5 như các kênh đếm tốc độ cao (lên đến 60 kHz), phù hợp với phản hồi mã hóa và đếm cảm biến gần tốc độ cao.Các 32 đầu ra transistor loại nguồn mỗi tay cầm lên đến 0.5A ở 5 ̊30V DC.

Sự mở rộng và trí nhớ

Xe buýt mở rộng FX2N kết nối các mô-đun đầu vào kỹ thuật số (FX2N-16EX, FX2N-32EX), các mô-đun đầu ra kỹ thuật số (FX2N-16EY, FX2N-32EY) và các mô-đun tương tự (FX2N-2AD, FX2N-4AD, FX2N-2DA,FX2N-4DA) ở bên phải của đơn vị cơ sởTổng I / O có thể mở rộng là 256 điểm. Các mô-đun chức năng đặc biệt, các đơn vị định vị, thẻ truyền thông bổ sung gắn trong cùng một chuỗi.

Bộ nhớ RAM tích hợp 8.000 bước bao gồm hầu hết các chương trình máy tính đơn.000 bước (FX2N-EEPROM-16L để lưu trữ không dễ bay hơi mà không phụ thuộc vào pin).

Cổng RS-422 cũng hỗ trợ mạng ngang hàng N: N giữa tối đa 8 đơn vị FX2N ¢ các sổ đăng ký dữ liệu và các thiết bị bit được chia sẻ tự động, mà không cần các hướng dẫn thang giao tiếp bổ sung.

Các thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: Điện lượng đầu ra tối đa cho mỗi kênh bóng bán dẫn và trên tất cả các đầu ra là bao nhiêu?

Mỗi kênh xử lý tối đa 0,5A ở 5 ̊30V DC.Tổng dòng đầu ra đồng thời trên tất cả 32 kênh được giới hạn bởi nguồn cung cấp điện nội bộ của đơn vịNếu nhiều đầu ra chạy đồng thời ở mức hoặc gần 0,5A, hãy xác minh tổng tải vẫn nằm trong ngân sách này trong quá trình thiết kế hệ thống.

Q2: Các đầu ra xung Y0 / Y1 tích hợp ở tốc độ 100 kHz giống như FX2N-1PG-E. Khi nào mô-đun định vị vẫn đáng để thêm?

Cả hai đều sản xuất các đường dây xung 100 kHz. Các đầu ra tích hợp sử dụng hướng dẫn thang PLSY, PLSR, DRVA và DRVI, bao gồm định vị điểm đến điểm đơn giản.FX2N-1PG-E thêm các chế độ định vị chuyên dụng, hai tốc độ tiếp cận, ngắt gián đoạn-đã kích hoạt mà bộ chỉ thị tích hợp không thể sao chép trực tiếp.các đầu ra tích hợp là đầy đủ và -1PG-E là không cần thiết.

Q3: FX2N-64MT-001 vẫn được hỗ trợ?

Các dòng FX2N bị ngừng sản xuất. Đối với các thiết kế mới, Mitsubishi khuyến cáo FX5U (MELSEC iQ-F). Đối với các cài đặt FX2N hiện có, GX Works2 tiếp tục hỗ trợ lập trình và giám sát.FX2N-64MT-001 có sẵn thông qua thị trường dư thừa công nghiệp.

Q4: Có thể mở rộng bộ nhớ chương trình vượt quá 8.000 bước không?

Có, một băng ghi nhớ trong ổ cắm phía trước mở rộng dung lượng lên 16.000 bước.FX2N-EEPROM-16L cung cấp bộ lưu trữ không dễ bay hơi dựa trên EEPROM giữ lại chương trình mà không cần bộ đệm dự phòng pin.

Q5: FX2N-64MT-001 có thể điều khiển bộ khuếch đại servo dòng Mitsubishi MR-J không?

Có thông qua các đầu ra xung transistor Y0 / Y1 tích hợp được kết nối với các đầu vào xung của bộ khuếch đại servo, sử dụng các hướng dẫn định vị DRVA / DRVI cho tối đa hai trục.Để điều khiển servo phức tạp hơn (phần trình tự định vị, cách tiếp cận hai tốc độ, hồ sơ cam), thêm các mô-đun định vị FX2N-1PG-E. Các ghi chú ứng dụng của Mitsubishi cung cấp các ví dụ về dây cho các bộ khuếch đại MR-J2S, MR-J3, MR-JN và MR-JE.
