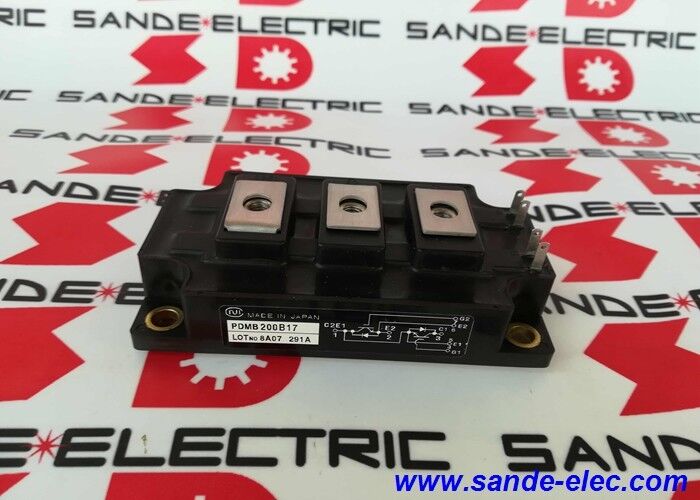

| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | NEC |
| Chứng nhận | CE RoHS |
| Số mô hình | PDMB200B17 |
NEC Electronics (hiện là một phần của Renesas Electronics sau sự sáp nhập của NEC Electronics và Renesas Technology năm 2010) là nhà sản xuất lớn các mô-đun bán dẫn điện, bao gồm IGBT, mô-đun thyristor và mô-đun năng lượng thông minh cho các ứng dụng công nghiệp. Dòng PDMB đại diện cho định dạng mô-đun IGBT kép của NEC được thiết kế cho các ứng dụng biến tần và ổ đĩa công nghiệp.
PDMB200B17 ở 200A và 1700V chiếm loại công suất từ trung bình đến cao dành cho IGBT ổ đĩa công nghiệp - có khả năng chuyển đổi dòng điện đủ cho các ổ đĩa động cơ trong phạm vi 55–90kW ở điện áp nguồn công nghiệp tiêu chuẩn.
| tham số | Giá trị |
|---|---|
| Dòng điện thu (IC) | 200A |
| Điện áp Collector-Emitter (VCES) | 1700V |
| Loại | Chất bán dẫn rời rạc |
| Kiểu | Mô-đun IGBT |
| nhà sản xuất | NEC (Renesas) |
IGBT (Transitor lưỡng cực có cổng cách điện) kết hợp:
Trở kháng đầu vào cao (cổng MOSFET):Cổng hầu như không cần dòng điện để chuyển đổi - mạch điều khiển cổng chỉ sạc và xả điện dung cổng, đơn giản hóa đáng kể các thiết bị điện tử của ổ đĩa cổng so với bóng bán dẫn lưỡng cực.
Suy hao dẫn thấp (đầu ra lưỡng cực):Giai đoạn đầu ra lưỡng cực dẫn điện với điện áp bão hòa thấp (VCE(sat)) ngay cả ở dòng điện cao - giảm tổn thất điện năng dẫn so với MOSFET ở cùng mức dòng điện.
Chuyển đổi nhanh:Thời gian bật và tắt IGBT trong phạm vi micro giây cho phép tần sốPWM từ 2–20kHz — cho phép điều khiển tốc độ động cơ mượt mà mà không gây ra tiếng ồn âm thanh mà tần số chuyển mạch thấp tạo ra trong cuộn dây động cơ.
Ở 200A và 1700V, PDMB200B17 mang lại những lợi thế IGBT này ở mức công suất cần thiết cho bộ truyền động động cơ công nghiệp, hệ thống UPS và thiết bị chuyển đổi nguồn ở phân khúc nguồn điện công nghiệp từ trung bình đến lớn.
Sửa chữa VFD công nghiệp:Ổ đĩa tần số thay đổi cho ứng dụng quạt hoặc máy bơm công nghiệp yêu cầu thay thế mô-đun IGBT. PDMB200B17 được xác định trong danh mục vật liệu của ổ đĩa là mô-đun NEC IGBT thích hợp cho giai đoạn công suất của ổ đĩa này.
Dự phòng bảo trì theo kế hoạch:Một cơ sở bảo trì các ổ đĩa công nghiệp được trang bị NEC coi PDMB200B17 như một bộ phận dự phòng quan trọng — đảm bảo khôi phục nhanh chóng ổ đĩa động cơ mà không cần thời gian ngừng hoạt động kéo dài để chờ giao các bộ phận.
Câu hỏi 1: Những ứng dụng công nghiệp nào sử dụng mô-đun IGBT lớp PDMB200B17?
Mô-đun IGBT 200A / 1700V phục vụ: bộ điều khiển tần số thay đổi cho động cơ công nghiệp trong phạm vi 55–90kW, hệ thống UPS cho trung tâm dữ liệu và tải công nghiệp, bộ biến tần kéo cho phương tiện đường sắt và phương tiện công nghiệp nặng, hệ thống hàn công suất trung bình và bộ chuyển đổi nhiệt cảm ứng. Ứng dụng cụ thể tùy thuộc vào thiết bị được cài đặt PDMB200B17.
Câu hỏi 2: Cần quản lý nhiệt như thế nào đối với PDMB200B17 khi đang hoạt động?
Mô-đun phải được gắn trên tản nhiệt hoặc tấm lạnh có khả năng chịu nhiệt thích hợp để giữ nhiệt độ mối nối trong giới hạn định mức theo chu kỳ làm việc của ứng dụng. Bôi đều hợp chất giao diện nhiệt lên tấm đế mô-đun trước khi lắp. Tuân theo mô-men xoắn lắp được chỉ định của NEC để duy trì áp suất tiếp xúc phù hợp mà không bị quá căng cơ học. Làm mát không đủ là nguyên nhân hàng đầu gây ra lỗi mô-đun IGBT khi sử dụng.
Câu hỏi 3: Những biện pháp phòng ngừa nào được áp dụng khi xử lý PDMB200B17 để thay thế?
Xả hoàn toàn bus DC của mạch trước khi xử lý mô-đun IGBT - xác nhận điện áp bus dưới 50V bằng đồng hồ đo đã hiệu chuẩn. Xử lý bằng biện pháp phòng ngừa chống tĩnh điện; oxit cổng của bóng bán dẫn IGBT rất nhạy cảm với sự phóng tĩnh điện. Kiểm tra tấm đế và bề mặt lắp đặt của mô-đun xem có bị nhiễm bẩn hoặc hư hỏng hay không trước khi lắp hợp chất nhiệt và lắp lại.
Câu hỏi 4: Triệu chứng lỗi nào cho thấy PDMB200B17 bị lỗi trong hệ thống ổ đĩa?
Các chế độ lỗi IGBT bao gồm: đoản mạch giữa bộ thu và bộ phát (bộ truyền động ngắt quá dòng ngay lập tức khi bật), lỗi mạch hở (bộ biến tần hiển thị dòng điện đầu ra không đối xứng - thiếu một pha) hoặc chuyển mạch bị suy giảm (tăng tản nhiệt mà không có báo động rõ ràng, biểu hiện là quá nhiệt độ sớm). Chẩn đoán bus DC được phóng điện bằng cách đo điện trở giữa các cực cực thu, cực phát và cực cổng — điểm nối cực thu-cực phát bị chập mạch (gần 0 ohm) xác nhận lỗi cứng.
