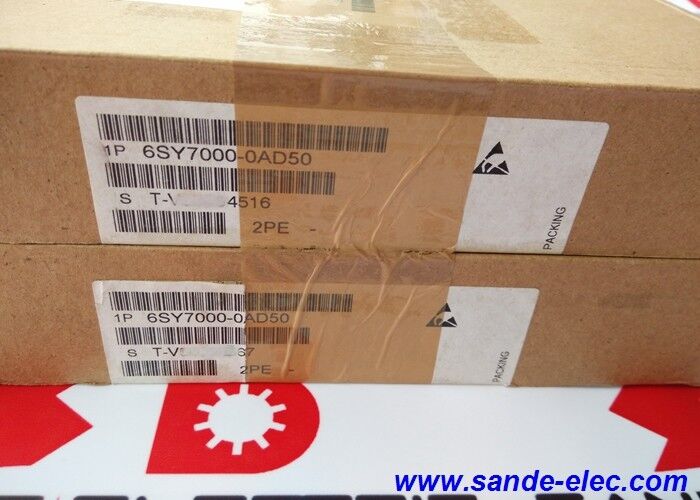

Siemens mới 6SY7000-0AD50 IGBT mô-đun trong hộp 6SY70000AD50

6SY7000-0AD50 | Mô-đun IGBT SIMOVERT MASTERDRIVES của Siemens — FZ1800R16KF4 / 1800A / 1600V / Biến tần phía máy phát điện

FZ1800R16KF4 — IGBT là trọng tâm của 6SY7000-0AD50

6SY7000-0AD50 là ký hiệu phụ tùng của Siemens dành cho mô-đun IGBT Infineon FZ1800R16KF4 được trang bị trong hệ thống truyền động lớn SIMOVERT MASTERDRIVES. FZ1800R16KF4 là mô-đun IGBT định dạng Infineon EconoPACK+:

Ký hiệu FZ:"FZ" xác định vỏ Infineon EconoPACK+ bằng công nghệ tiếp xúc vừa khít với máy ép và điốt quay tự do tích hợp — thế hệ mô-đun IGBT có trước định dạng EconoPACK+4 sau này.

Dòng thu 1800A:Khả năng dòng điện ở trạng thái bật liên tục của mô-đun ở nhiệt độ vỏ định mức. Ở 1800A, đây là một trong những mô-đun IGBT tiêu chuẩn cao nhất hiện nay ở định dạng EconoPACK+ — phù hợp với loại công suất cao nhất của cài đặt SIMOVERT MASTERDRIVES.

Điện áp chặn 1600V:Điện áp đánh thủng bộ thu-bộ phát vượt quá 1600V - cung cấp giới hạn an toàn 2× cần thiết trên bus DC ~ 800V của hệ thống truyền động AC 480V tiêu chuẩn và bao phủ các điện áp bus DC cao hơn của việc lắp đặt nguồn điện xoay chiều 660–690V.

Thông số kỹ thuật chính

Dòng 6SY7000 — Phụ tùng IGBT SIMOVERT MASTERDRIVES

Chuỗi danh mục 6SY7000 là dòng danh mục phụ tùng thay thế của Siemens dành cho IGBT và các mô-đun bán dẫn điện được sử dụng bên trong các ổ đĩa khung SIMOVERT MASTERDRIVES. Tiền tố 6SY xác định đây là các phụ tùng thay thế SIMOVERT — không phải mô-đun IGBT độc lập để phân phối trên thị trường chung mà là các đơn vị được cấu hình sẵn, kiểm tra và lập danh mục cho các vị trí lắp đặt MASTERDRIVES cụ thể:

Định vị cụ thể:Mỗi số bộ phận 6SY7000 tương ứng với một vị trí xác định trong khung truyền động MASTERDRIVES cụ thể — phía máy phát, phía đường dây hoặc vị trí pha cụ thể trong cầu biến tần.

Thông số kỹ thuật phù hợp trước:Siemens đảm bảo mô-đun FZ1800R16KF4 trong 6SY7000-0AD50 đáp ứng các yêu cầu về giao diện nhiệt, lắp đặt và truyền động cổng của khung MASTERDRIVES phù hợp — loại bỏ sự không chắc chắn về khả năng tương thích so với việc tìm nguồn FZ1800R16KF4 chung từ danh mục Infineon.

Ứng dụng - Ổ đĩa công nghiệp công suất cao

Ở 1800A / 1600V, 6SY7000-0AD50 phục vụ các ứng dụng truyền động công nghiệp lớn nhất:

Nhà máy cán ngành thép:Bộ truyền động chính và bộ truyền động phụ của máy cán nóng và cán nguội - với dòng điện động cơ cực đại trong phạm vi kiloamp trong quá trình cán phôi và kiểm soát độ căng.

Máy giấy và bìa:Hệ thống truyền động chính của máy giấy lớn yêu cầu điều khiển tốc độ biến đổi trơn tru của động cơ thuộc loại nhiều megawatt.

Palăng khai thác mỏ:Thiết bị nâng trục mỏ sâu - động cơ lớn, mô-men xoắn cao, hoạt động tái tạo trong quá trình hạ thấp và chu kỳ làm việc đòi hỏi khắt khe.

Bộ chuyển đổi tuabin gió:Các giai đoạn biến tần phía lưới điện và phía máy phát điện trong bộ chuyển đổi năng lượng tuabin gió nhiều megawatt - trong đó điện áp chặn 1600V phù hợp với điện áp liên kết DC cao hơn được sử dụng trong các thiết kế bộ chuyển đổi điện áp cao

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa 6SY7000-0AD50 (1800A) và 6SY7000-0AC37 (1200A) trong cùng một hệ thống MASTERDRIVES là gì?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) là mô-đun biến tần phía máy phát điện/động cơ trong cấu hình MASTERDRIVES công suất cao nhất. 6SY7000-0AC37 (FZ1200R16KF4, 1200A) là mô-đun phía đường dây/nguồn cung cấp trong các hệ thống MASTERDRIVES tái tạo. Phía máy phát thường mang dòng điện cực đại cao hơn phía đường dây trong các sự kiện quá tải động cơ - do đó định mức 1800A cao hơn cho vị trí phía máy phát.

Câu hỏi 2: Có thể thay thế 6SY7000-0AD50 bằng FZ1800R16KF4 có nguồn gốc trực tiếp từ Infineon không?

Về mặt kỹ thuật, 6SY7000-0AD50 sử dụng Infineon FZ1800R16KF4 làm thiết bị IGBT cốt lõi. Tuy nhiên, các mô-đun dòng 6SY7000 của Siemens đã được sàng lọc trước và lập danh mục cho vị trí lắp đặt MASTERDRIVES cụ thể. Đối với mục đích bảo hành và dịch vụ của SIMOVERT MASTERDRIVES, sử dụng 6SY7000-0AD50 trong danh mục của Siemens là phương pháp đúng đắn. Về mặt kỹ thuật, việc thay thế trực tiếp Infineon FZ1800R16KF4 có thể thực hiện được đối với các kỹ sư bảo trì ổ đĩa có kinh nghiệm, những người có thể xác minh giao diện nhiệt và khả năng tương thích lắp đặt.

Câu hỏi 3: Biện pháp phòng ngừa an toàn nào được áp dụng khi thay thế 6SY7000-0AD50 trong khung MASTERDRIVES?

Bus DC SIMOVERT MASTERDRIVES ở cấp 1600V duy trì điện áp nguy hiểm sau khi cách ly nguồn điện — làm theo quy trình phóng điện đầy đủ trong sổ tay hướng dẫn bảo trì MASTERDRIVES và xác minh điện áp bus DC dưới 50V trước khi tiếp cận các bộ phận cấp điện. Ở khả năng 1800A, các mô-đun này có kích thước vật lý lớn và nặng - cần có cả hai tay và các biện pháp phòng ngừa ESD thích hợp. Tuân thủ các thông số kỹ thuật mô-men xoắn được ghi lại của Siemens đối với vít gắn mô-đun.

Câu hỏi 4: Những triệu chứng nào cho thấy mô-đun IGBT 6SY7000-0AD50 bị lỗi trong quá trình cài đặt MASTERDRIVES?

Lỗi IGBT phía máy phát điện thường tạo ra cảnh báo phần cứng F030 cho biết mô-đun nguồn quá dòng, ngắn mạch hoặc giảm bão hòa - xuất hiện trong khi bật ổ đĩa hoặc đang tải. Mã cảnh báo cụ thể tham chiếu giai đoạn cầu biến tần bị ảnh hưởng. Phân biệt với lỗi bảng điều khiển (tạo ra lỗi thông số hoặc giao tiếp) và lỗi động cơ (tạo ra dòng điện không đối xứng). Xác nhận bằng cách đo điện trở của các điểm nối IGBT khi bus DC được phóng điện.

Câu hỏi 5: Thông số kỹ thuật lắp đặt và giao diện nhiệt cho 6SY7000-0AD50 là gì?

Mô-đun FZ1800R16KF4 EconoPACK+ yêu cầu bề mặt tản nhiệt phẳng, sạch với hợp chất giao diện nhiệt thích hợp (mỡ nhiệt hoặc miếng đệm) và mô-men xoắn lắp theo thông số kỹ thuật của bảng dữ liệu Infineon FZ1800R16KF4. Áp suất tiếp xúc không đủ hoặc giao diện nhiệt bị nhiễm bẩn làm tăng đáng kể nhiệt độ điểm nối trong cùng một mức tiêu thụ điện năng - làm giảm độ tin cậy của mô-đun và có khả năng gây ra hỏng hóc sớm. Hãy làm theo sổ tay hướng dẫn bảo trì khung MASTERDRIVES để biết thông số kỹ thuật của hợp chất nhiệt và mô men lắp cụ thể.
