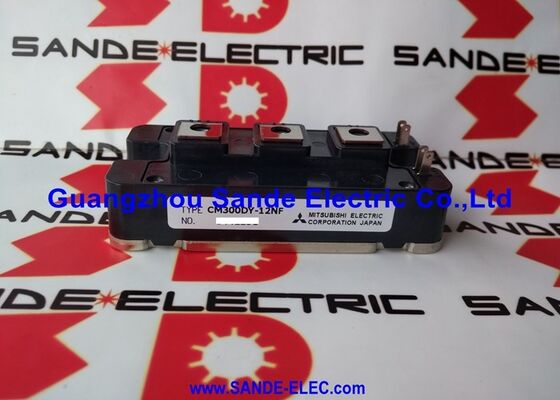

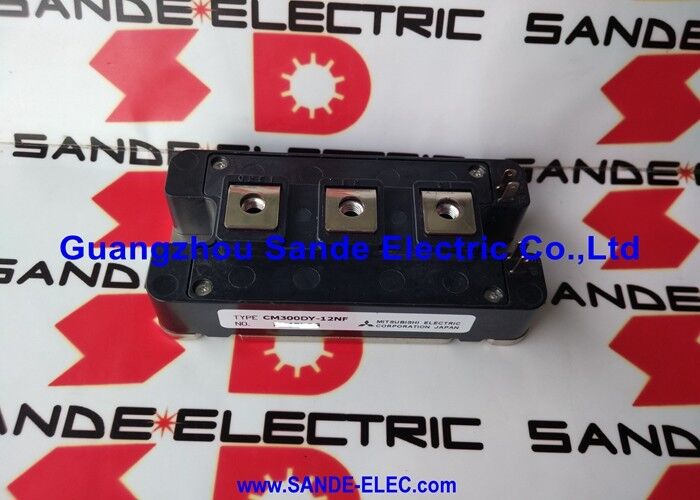

Mô-đun IGBT công suất cao
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | MITSUBISHI |
| Chứng nhận | CE RoHS |
| Số mô hình | CM300DY-12NF |
CM300DY-12NF là một nửa cây cầu 2 transistor IGBT trong một cấu hình hàng loạt tạo thành một chân pha của một biến tần ba pha.Khi định dạng sáu gói (như Fuji 6MBP) tích hợp tất cả ba chân pha trong một mô-đun, CM300DY-12NF cung cấp một chân pha tại một thời điểm 3 mô-đun CM300DY-12NF xây dựng một cầu ba pha hoàn chỉnh.
IGBT phía trên (phía cao):Chuyển kết nối bus DC tích cực sang đầu ra pha động cơ.
IGBT phía dưới (phía dưới):Chuyển đầu ra pha động cơ sang bus DC âm.
Mỗi IGBT được kết nối ngược với một diode bánh tự do phục hồi siêu nhanh (FWDi) cung cấp đường dẫn dòng trở lại cho tải động cơ cảm ứng khi IGBT tắt.
| Parameter | Giá trị |
|---|---|
| Dòng điện (IC) | 300A |
| Điện áp (VCES) | 600V |
| Cấu hình | Cầu nửa đôi |
| Sự phân tán quyền lực | ~780W |
| Nhiệt độ nối (tối đa) | 150°C |
| Rth ((j-c) | 0.16°C/W cho mỗi IGBT |
| FWDi | Khôi phục siêu nhanh |
| Đĩa cơ sở | Cô lập |
| Dòng | NF-series |
Động cơ công nghiệp:Động cơ tần số biến đổi cho động cơ cảm ứng trong lớp 3775kW từ nguồn cung cấp 400V, mô-đun nửa cầu 300A / 600V cung cấp một chân pha cho mỗi mô-đun.với ba mô-đun hoàn thành bộ biến tần ba pha đầy đủ.
Máy biến đổi công nghiệp:Chuyển đổi DC sang AC cho các nguồn điện không ngắt (UPS), bộ lọc điện hoạt động và hệ thống biến tần kết nối lưới trong các thiết bị công nghiệp và thương mại.
Các nguồn cấp điện chế độ chuyển mạch công suất cao:Thiết kế SMPS lớn cho các quy trình điện hóa công nghiệp, thiết bị plasma,và thiết bị sản xuất bán dẫn nơi mà dòng điện liên tục 300A của CM300DY-12NF cho phép chuyển đổi DC công suất cao.
Máy biến đổi lực kéo:Các biến tần phụ trợ xe lửa và hệ thống truyền động xe công nghiệp đòi hỏi chuyển đổi lớp 300A.
Năng lượng tái tạo:Các giai đoạn chuyển đổi tuabin gió và thiết kế biến tần năng lượng mặt trời quy mô tiện ích đòi hỏi khả năng chuyển mạch 600V, 300A đáng tin cậy.
Đào và cắt plasma:Các nguồn điện hàn dựa trên biến tần và các hệ thống cắt plasma, trong đó chuyển đổi nhanh của mô-đun cho phép hoạt động biến tần tần cao hiệu quả.
Ứng dụng xung cao áp suất:Khả năng chặn 600V và chuyển đổi 300A của CM300DY-12NF cũng đã được áp dụng trong các hệ thống điện xung cho các ứng dụng nghiên cứu khoa học và công nghiệp.
Q1: Có bao nhiêu module CM300DY-12NF cần thiết để xây dựng một biến tần ba pha hoàn chỉnh?
Ba mô-đun, một cho mỗi chân pha (U, V, W). Mỗi CM300DY-12NF cung cấp các công tắc IGBT trên và dưới cho một pha đầu ra.Ba mô-đun được song song tại DC xe buýt và kết nối giai đoạn đầu ra của họ để tạo thành cầu ba pha hoàn chỉnhCách tiếp cận mô-đun này cho phép thay thế mỗi pha khi chỉ có một mô-đun bị hỏng, mà không cần thay thế toàn bộ cầu.
Q2: Tầm quan trọng của FWDi phục hồi siêu nhanh trong CM300DY-12NF là gì?
Khi IGBT bật, the complementary freewheeling diode that was conducting inductor current must stop conducting — but a slow-recovery diode produces a large reverse recovery current spike before it reaches the blocking state. Sự gia tăng này chảy qua IGBT chuyển đổi, làm tăng tổn thất chuyển đổi và tạo ra tiếng ồn EMC.Các FWDi phục hồi siêu nhanh của loạt NF giảm thiểu sự gia tăng này giảm thiểu tổn thất và đơn giản hóa việc lọc EMC trong thiết kế động cơ.
Q3: Động lực lắp đặt nào áp dụng cho cài đặt khung gầm CM300DY-12NF?
Powerex xác định mô-men xoắn gắn cho các ốc vít tấm cơ sở CM300DY-12NF, thường là 2 N · m cho phần cứng gắn module.tăng Rth ((c-h) và tăng nhiệt độ nối tại một dòng tải nhất định. Tốc mô-men xoắn quá mức có nguy cơ nứt nền DCB gốm. Xác nhận từ trang dữ liệu CM300DY-12NF về thông số kỹ thuật mô-men xoắn chính xác. Áp dụng hợp chất giao diện nhiệt đồng đều trước khi lắp đặt.
Q4: CM300DY-12NF có thể hoạt động song song để tăng công suất hiện tại không?
Hoạt động song song là có thể nhưng đòi hỏi phải chú ý cẩn thận đến việc chia sẻ hiện tại.IGBT với hệ số nhiệt độ tích cực của VCE ((sat) ️ đặc điểm của loạt NF ️ cân bằng tự nhiệt song song: một mô-đun chạy nóng hơn có VCE cao hơn và do đó mang dòng điện tương đối ít hơn.sự khác biệt cảm ứng lạc trong bố trí thanh bus giữa các mô-đun song song gây mất cân bằng dòng động trong quá trình chuyển đổi. Hoạt động IGBT song song đòi hỏi bố trí thanh bus đối xứng và các mô-đun phù hợp từ cùng một lô.
