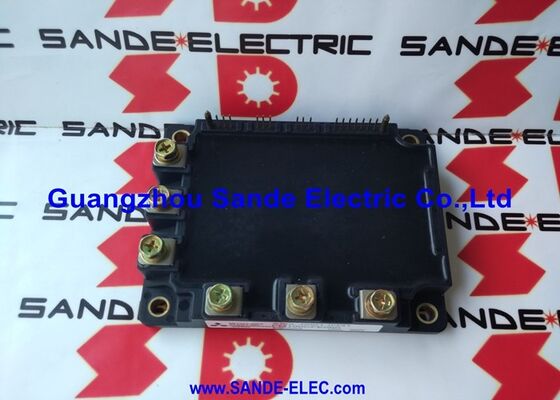

A50L-0001-0327 6MBP50RTA060-01 MODULE Fanuc IGBT A50L00010327 6MBP50RTA06001 A5OL-OOOI-O327 6MBP5ORTAO6O-OI

A50L-0001-0327∙ FANUC Fuji IGBT-IPM Power Block 50A / 600V / 16-Pin / 6MBP50RTA060 / CNC Servo Drive phụ tùng

IGBT-IPM Power Block

The A50L-0001-0327 is FANUC's designation for a Fuji Electric IGBT Intelligent Power Module (IPM) in the 50A / 600V class — used as the power conversion element in FANUC AC servo and spindle drive units.

Các mô-đun được phân loại bởi FANUC như là một "Power Block" một tập hợp chuyển mạch năng lượng độc lập được lắp đặt vào bộ lọc nhiệt bên trong của đơn vị truyền động.A50L-0001-0327 thực hiện chức năng chuyển đổi biến tần hoàn chỉnh: nhận lệnh cổng PWM từ điện tử điều khiển của ổ đĩa và tạo ra đầu ra ba pha tần số biến để điều khiển động cơ AC được kết nối.

Các thông số kỹ thuật chính

Mô-đun năng lượng thông minh (IPM)

Danh hiệu "IPM" xác định A50L-0001-0327 là nhiều hơn một mảng transistor IGBT thụ động.

Điện tử ổ cổng:Vòng mạch trình điều khiển cổng tích hợp loại bỏ nhu cầu về các thành phần điều khiển cổng IGBT bên ngoài ‡ giao diện 16 chân chấp nhận tín hiệu PWM cấp logic trực tiếp.

Bảo vệ quá tải:Thiết bị cảm biến dòng điện nội bộ phát hiện các điều kiện quá dòng (đường ngắn động cơ,lỗi cuộn) và tắt các cổng IGBT trong vòng microseconds trước khi dòng lỗi làm hỏng các khớp nối transistor.

Bảo vệ nhiệt độ quá cao:A temperature sensor within the module generates a protection signal when the semiconductor junction temperature approaches the maximum — preventing thermal damage from inadequate cooling or excessive load.

Bảo vệ mạch ngắn:Khám phá khát trùng tắt các IGBT trong thời gian chịu được mạch ngắn, bảo vệ mô-đun khỏi bị phá hủy trong các mạch ngắn đầu ra.

Các ứng dụng FANUC Servo và Spindle Drive Systems

A50L-0001-0327 được lắp đặt trong các đơn vị truyền động FANUC trên phạm vi sản phẩm truyền động servo và trục:

FANUC Alpha series servo amplifier:Alpha servo module (A06B-6079, A06B-6080, A06B-6096 series và các mô-đun có liên quan) 50A IPM drive servo axes requiring mid-range torque output for precision machining operations.

FANUC AC Spindle Amplifiers:Các đơn vị truyền động trục trong loạt 6044, 6062, 6063 và các gia đình khuếch đại có liên quan ️ xếp hạng 50A bao gồm các ổ trục cho các trung tâm gia công ở lớp công suất trung bình.

FANUC Beta servo unit:Một số cấu hình khuếch đại servo Beta sử dụng các mô-đun IPM trong lớp 50A / 600V.

Câu hỏi thường gặp

Q1: Cảnh báo ổ đĩa FANUC nào cho thấy A50L-0001-0327 lỗi mô-đun IPM?

FANUC báo động 12 (hoặc báo động 12).1, 12.2 vv cho các trục cụ thể) chỉ ra lỗi IPM hoặc module transistor thường được tạo ra khi bảo vệ nội bộ của IPM kích hoạt (nhiều dòng, nhiệt độ quá cao,hoặc mạch ngắn) trong khi kích hoạt ổ đĩa hoặc hoạt động động cơSau khi loại trừ các lỗi động cơ và cáp, mô-đun IPM là thành phần cấp năng lượng chính để thay thế.

Q2: Làm thế nào để kết nối giao diện 16-pin của A50L-0001-0327 với bảng mạch ổ đĩa?

Giao diện 16-pin của khối nguồn IPM kết nối với bảng tín hiệu của ổ thông qua một đầu nối kết nối thường là một ổ cắm 16-pin gắn trên PCB kết nối trực tiếp với các chân tín hiệu của mô-đun.Các thiết bị đầu cuối năng lượng (DC bus dương tính, DC bus âm, ổ đĩa động cơ ba pha U / V / W) kết nối với các thanh bus của ổ hoặc dây cáp cỡ lớn.Không có thành phần ổ cổng bên ngoài được yêu cầu ️ giao diện 16-pin xử lý tất cả các tín hiệu lệnh PWM, đầu ra bảo vệ, và kết nối nguồn cung cấp điện.

Q3: Có thể A50L-0001-0327 được thay thế bằng tương đương Fuji 6MBP50RTA060-01 trực tiếp?

A50L-0001-0327 sử dụng Fuji 6MBP50RTA060-01 (hoặc biến thể -AF-51) làm mô-đun cốt lõi của nó.và thông số kỹ thuật phù hợp với ứng dụng A50L-0001-0327Đối với bảo trì ổ đĩa sản xuất, sử dụng tên A50L-0001-0327 được liệt kê bởi FANUC đảm bảo các thông số kỹ thuật chính xác được cung cấp.

Q4: Những yêu cầu nhiệt nào áp dụng cho cài đặt A50L-0001-0327?

Bảng cơ sở của khối điện phải tiếp xúc với bề mặt thùng nhiệt phẳng, sạch với hợp chất giao diện nhiệt.Với 50A liên tục, IPM tạo ra nhiệt đáng kể ️ tiếp xúc nhiệt không đầy đủ làm tăng nhiệt độ nối và giảm tuổi thọ của mô-đun.Đảm bảo quạt làm mát của ổ đĩa hoạt động và các vây tản nhiệt sạch trước khi sử dụng lại sau khi thay thế mô-đun.

Q5: ý nghĩa trọng lượng của A50L-0001-0327 là gì (0,56 lbs)?

Trọng lượng 0,56 lbs phản ánh kích thước vật lý và hàm lượng đồng / nhôm của mô-đun IPM 6 gói 50A / 600V ¢ nặng hơn so với các mô-đun trục đơn nhỏ hơn,nhẹ hơn so với các mô-đun lớn hơn 75A và dòng điện cao hơnSự nhất quán trọng lượng xác nhận thông số kỹ thuật mô-đun chính xác khi nhận các bộ phận thay thế.
